第九章 ANSYS 11.0结构优化设计及实例详解

7）选择Main Menu︱Design Opt︱Method/Tool命令，出现Specify Optimization Method对话框，在MNAME  Select Method/Tool单选框中选择Sub-Problem，如图9-11所示，单击OK按钮，出现Controls for Sub-problem Optimization对话框，参照图9-12所示对其进行设置，单击OK按钮关闭该对话框。


图9-10  定义目标函数对话框



图9-11  指定优化方法对话框

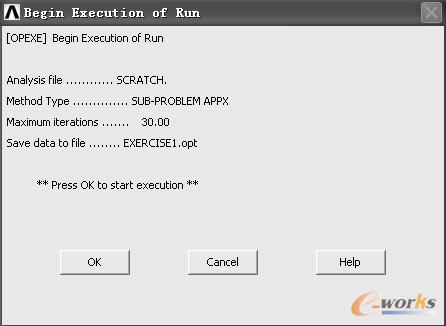

8）选择Main Menu︱Design Opt︱Run命令，出现Begin Execution of Run对话框，如图9-13所示，单击OK按钮，ANSYS开始进行优化设计计算。
9）选择Utility Menu︱File︱Save as命令，出现Save Database 对话框，在Save Database to输入栏中输入EXERCISE12.db，保存上述操作过程，单击OK按钮关闭该对话框。


图9-12  零阶优化方法选项设置对话框



图9-13  执行优化设计对话框

5．查看优化设计结果

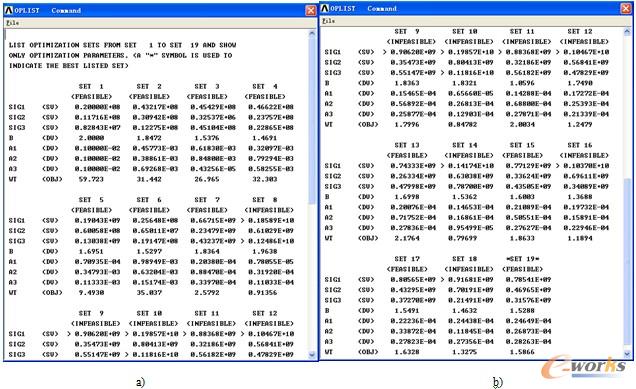

1）选择Main Menu︱Design Opt︱Design Sets︱List命令，出现List Design Sets对话框，采用其默认设置，单击OK按钮，ANSYS显示窗口显示优化设计结果，如图9-14所示。


图9-14  结构优化设计结果

2）选择Utility Menu︱PlotCtrls︱Style︱Graphs︱Modify Axes命令，出现Axes Modifications for Graph Plots对话框，在［/AXLAB］ X-axis label输入栏中输入ITERATION NUMBER，在［/AXLAB］ Y-axis label输入栏中输入STRUCTURE WEIGHT，其余选项采用默认设置，单击OK按钮关闭该对话框。

 提示
此操作为设置曲线图的X坐标轴标题和Y坐标轴标题。

3）选择Main Menu︱Design Opt︱Design Sets︱Graph/Tables命令，出现Graph/List Tables of Design Set Parameters对话框，在NVAR  在NVAR  Y-variable params(<11)列表框中选择WT，其余选项采用默认设置，单击OK按钮，ANSYS显示窗口显示杆件总重量和迭代次数关系曲线，如图9-15所示。
4）选择Utility Menu︱PlotCtrls︱Style︱Graphs︱Modify Axes命令，出现Axes Modifications for Graph Plots对话框，在［/AXLAB］ Y-axis label输入栏中输入BASE DIMENSION (m)，其余选项采用默认设置，单击OK按钮关闭该对话框。
5）选择Main Menu︱Design Opt︱Design Sets︱Graph/Tables命令，出现Graph/List Tables of Design Set Parameters对话框，在NVAR  在NVAR  Y-variable params(<11)列表框中选择B，其余选项采用默认设置，单击OK按钮，ANSYS显示窗口显示基本尺寸和迭代次数关系曲线，如图9-16所示。


图9-15  杆件总重量和迭代次数关系曲线



图9-16  基本尺寸和迭代次数关系曲线

6）选择Utility Menu︱PlotCtrls︱Style︱Graphs︱Modify Axes命令，出现Axes Modifications for Graph Plots对话框，在［/AXLAB］ Y-axis label输入栏中输入MAX STRESS (Pa)，其余选项采用默认设置，单击OK按钮关闭该对话框。
7）选择Main Menu︱Design Opt︱Design Sets︱Graph/Tables命令，出现Graph/List Tables of Design Set Parameters对话框，在NVAR  在NVAR  Y-variable params(<11)列表框中选择SIG1、SIG2、SIG3，其余选项采用默认设置，单击OK按钮，ANSYS显示窗口显示杆件轴向应力和迭代次数关系曲线，如图9-17所示。
8）选择Utility Menu︱PlotCtrls︱Style︱Graphs︱Modify Axes命令，出现Axes Modifications for Graph Plots对话框，在［/AXLAB］ Y-axis label输入栏中输入CROSS-SECTIONAL AREA (m**2)，其余选项采用默认设置，单击OK按钮关闭该对话框。

 提示
m**2的含义为m2（平方米）。

9）选择Main Menu︱Design Opt︱Design Sets︱Graph/Tables命令，出现Graph/List Tables of Design Set Parameters对话框，在NVAR  在NVAR  Y-variable params(<11)列表框中选择A1、A2、A3，其余选项采用默认设置，单击OK按钮，ANSYS显示窗口显示杆件横截面面积和迭代次数关系曲线，如图9-18所示。
10）选择Utility Menu︱File︱Exit命令，出现Exit from ANSYS对话框，选择Quit－No Save！选项，单击OK按钮，关闭ANSYS。


图9-17  杆件轴向应力和迭代次数关系曲线



图9-18  杆件横截面面积和迭代次数关系曲线

 试一试
试改变杆件的材料参数或载荷，再依据上述的思路进行求解计算，分析求解结果和上述实例求解结果的差别。
