第三章空间曲线与基准特征

下面以一个典型范例介绍使用“直线和圆弧”命令集工具的操作步骤。

在“插入”|“曲线”|“直线和圆弧”级联菜单中选择“圆弧（相切-相切-相切）”命令，或者在“直线和圆弧”工具栏中单击“圆弧（相切-相切-相切）”按钮，系统弹出如图3-9所示的“圆弧（相切-相切-相切）”对话框。

在模型窗口中选择起始相切约束的直线，接着选择终止相切约束的直线，然后选择中间相切约束的直线，从而创建与所选3条曲线或边线均相切的圆弧特征，如图 3-10所示。

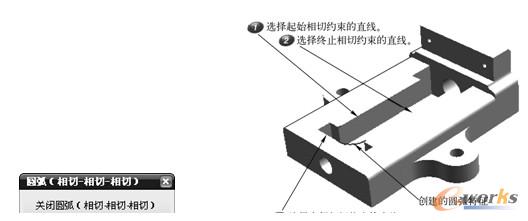

图3-9 “圆弧（相切-相切-相切）”对话框图3-10 使用“圆弧（相切-相切-相切）”命令
创建圆弧特征

在“圆弧（相切-相切-相切）”对话框中单击“关闭圆弧（相切-相切-相切）”按钮。

3.1.4 绘制螺旋线

在实际设计工作中，有时需要使用螺旋线。螺旋线具有圈数、螺距、弧度、旋转方向和方位等参数。

绘制螺旋线的一般方法和步骤如下。

在菜单栏中选择“插入”|“曲线”|“螺旋线”命令，弹出“螺旋线”对话框。

在“螺旋线”对话框中设置圈数、螺距、半径方法及半径值、旋转方向、方位和放置基点等参数。

单击“螺旋线”对话框中的“应用”按钮或“确定”按钮，从而按照设定参数来创建螺旋线。

例如，设置的螺旋线参数如图 3-11 所示，并接受默认的方位和放置基点，最终创建的螺旋线如图3-12所示。

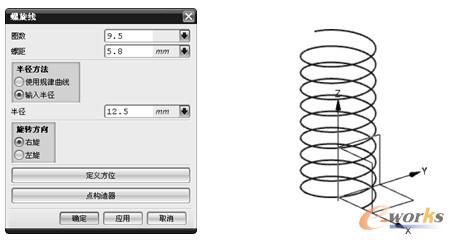

图3-11 “螺旋线”对话框图3-12 创建的恒定半径的螺旋线

“螺旋线”对话框中的“半径方法”选项组用于设定螺旋线的半径方法，可供选择的半径方法有两种，一种是“输入半径”方法，另一种是“使用规律曲线”方法。下面是用“使用规律曲线”半径方法创建螺旋线的一个范例。

新建一个模型文档，在菜单栏中选择“插入”|“曲线”|“螺旋线”命令，弹出“螺旋线”对话框。

在“螺旋线”对话框的“半径方法”选项组中选择“使用规律曲线”单选按钮，系统弹出如图3-13所示的“规律函数”对话框。该对话框提供了7个关于规律函数的按钮，即“恒定”按钮、“线性”按钮、“三次”按钮、“沿着脊线的值-线性”按钮、“沿着脊线的值-三次”按钮、“根据方程”按钮和“根据规律曲线”按钮。

在“规律函数”对话框中单击“线性”按钮，系统弹出“规律控制”对话框。设置起始值为8、终止值为15，如图 3-14 所示，然后单击“确定”按钮，返回到“螺旋线”对话框。

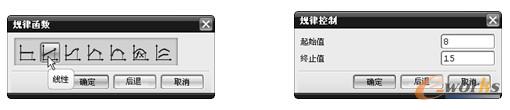

图3-13 “规律函数”对话框图3-14 “规律控制”对话框

在“螺旋线”对话框中，设置圈数为10、螺距为5.2，在“旋转方向”选项组中选择“右旋”单选按钮。

在“螺旋线”对话框中单击“点构造器”按钮，系统弹出“点”对话框。在“坐标”选项组中设置如图 3-15 所示的参数，然后单击“确定”按钮，在弹出的对话框中单击“后退”按钮，返回到“螺旋线”对话框。

在“螺旋线”对话框中单击“确定”按钮。创建的螺旋线如图3-16所示。

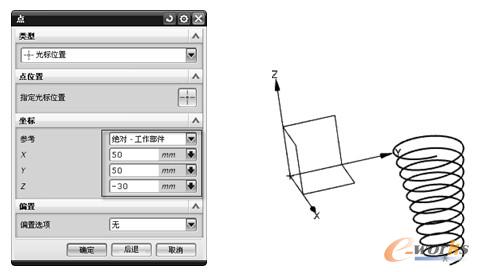

图3-15 “点”对话框图3-16 创建的螺旋线

3.1.5 绘制艺术样条

在NX设计环境空间中，使用“插入”|“曲线”|“艺术样条”命令，可以通过拖放定义点或极点，并在定义点指派斜率或曲率约束来动态创建和编辑样条。

下面介绍在模型空间中绘制艺术样条曲线的一个学习范例。

新建一个模型设计文件，在菜单栏中选择“插入”|“曲线”|“艺术样条”命令，或者在“曲线”工具栏中单击“艺术样条”按钮，弹出“艺术样条”对话框，如图3-17所示。

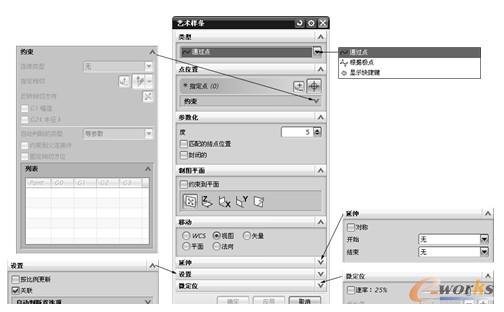

图3-17 “艺术样条”对话框

在“类型”选项组的下拉列表框中选择“通过点”或“根据极点”选项，在本例中选择“通过点”选项。

在“参数化”选项组中，设置度（阶次）为5，确保没有勾选“匹配的结点位置”复选框和“封闭的”复选框。在“设置”选项组中勾选“关联”复选框，不勾选“按比例更新”复选框。

在“制图平面”选项组中单击XC-YC按钮，在“移动”选项组中选择“平面”单选按钮并从右侧下拉列表框中选择“XC-YC平面”选项，其他选项采用默认设置，包括“微定位”选项组中的默认速率设置。

在“点位置”选项组中单击“指定点”按钮，接着在绘图窗口中从左到右依次指定如图3-18所示的5个点（点1、点2、点3、点4和点5），这些点均落在定义制图平面的XC-YC平面上。

在“制图平面”选项组中单击YC-ZC按钮，在绘图区域分别单击如图3-19所示的3个点（点6、点7和点8），这3个点均落在YC-ZC平面上。

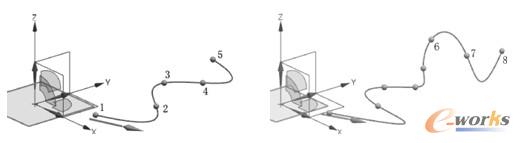

图3-18 在XC-YC平面上指定5点图3-19 在YC-ZC平面上指定3点

可以预览经过这些点产生的样条曲线，用户可以在此时单击鼠标左键拖动相关指定点来调整样条曲线。在移动指定点之前，需要在“移动”选项组内定义移动选项及相应参照。

倘若在“制图平面”选项组中单击“视图”按钮，那么在绘图窗口中单击的点为当前视图下的自由点。当然也可以捕捉并单击某对象上的点来绘制空间艺术样条曲线。

单击“艺术样条”对话框中的“确定”按钮或“应用”按钮，完成该空间艺术样条曲线的创建。
