第六章 曲面建模

    在深入学习曲面建模知识之前，首先简要地介绍曲面入门基础，如曲面的基本概念及分类，以及初步指引读者了解曲面工具。



6.1.1  曲面的基本概念及分类



    在现代的许多产品造型中，流畅曲面往往给人一种舒适自然的美好感觉。



    UG NX 8.0为用户提供了强大的曲面设计功能，包括创建曲面和编辑曲面等众多功能。可以将曲面分为一般曲面和自由曲面（不是很严格的区分）。



    1．一般曲面

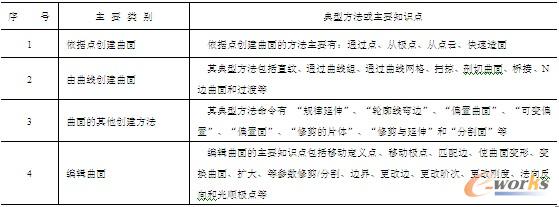

    与一般曲面相关的创建、编辑知识如表6-1所示。

表6-1  一般曲面的创建与编辑知识概述



    2．自由曲面



    与一般曲面相比，自由曲面的创建更加灵活，其要求也高。自由曲面是一种概念性较强的曲面形式，同时也是艺术性和技术性相对完美结合的曲面形式。有些曲面既可以看做是一般曲面，也可以看做是自由曲面。



6.1.2  初识曲面工具



    UG NX 8.0提供了一些集中了系列曲面工具的工具栏，包括“曲面”工具栏、“编辑曲面”工具栏和“剖切曲面”工具栏等。如果在用户界面中没有显示所需要的工具栏，那么可以在现有工具栏中单击鼠标右键，接着从弹出的快捷菜单中选择所需工具栏的名称，从而成功地调出所需要的工具栏。



    1．“曲面”工具栏

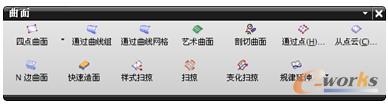

    “曲面”工具栏如图6-1所示。该工具栏可提供用于创建曲面的20多个按钮。

图6-1 “曲面”工具栏

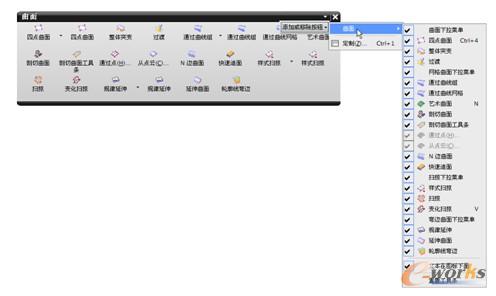

    用户可以定制“曲面”工具栏中显示的按钮，即添加或移除按钮，如图6-2所示。

图6-2  在“曲面”工具栏中添加或移除按钮



    2．“编辑曲面”工具栏



    “编辑曲面”工具栏如图 6-3 所示。使用该工具栏中的相关按钮可以对曲面进行相应的编辑操作。另外，从菜单栏的相关菜单中也可以选择编辑曲面的某些命令。

图6-3 “编辑曲面”工具栏



    3．“剖切曲面”工具栏



    可以将剖切曲面看做是自由曲面中的一种。“剖切曲面”工具栏如图6-4所示。初学者可以大致了解“剖切曲面”工具栏中提供了哪些按钮。

图6-4 “剖切曲面”工具栏

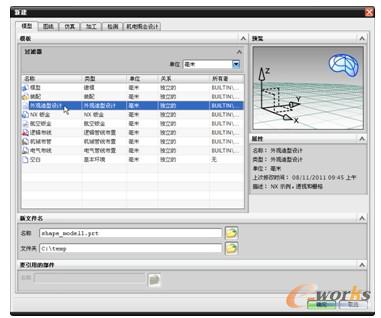

    说明：如果更多地偏重于外观曲面设计，那么可以采用“外观造型设计”模块，在该模块中集中了更多的曲面功能。要进入“外观造型设计”模块，可以在“标准”工具栏中单击“新建”按钮 ，或者在菜单栏中选择“文件”|“新建”命令，弹出“新建”对话框。接着在“模型”选项卡的“模板”列表中选择名为“外观造型设计”的模块，设置模板单位为毫米，如图6-5所示，接着指定文档名称和要保存到的文件夹等，再单击“确定”按钮即可。

图6-5  选择“外观造型设计”模块

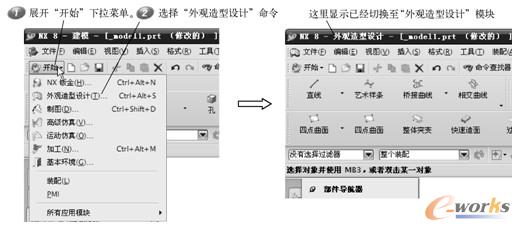

    另外，在“模型”等其他模式下，也可以快速切换到“外观造型设计”模块，其方法如图6-6所示。

图6-6  切换到“外观造型设计”模块



    如果没有特别说明，本章默认采用“外观造型设计”模块来进行设计。
