第八章 工程图设计
第一节 工程制图模块切换
工程图在实际生产环节应用比较多。UG NX 8.0的工程制图功能是比较强大的，使用该功能模块可以很方便地根据已有的三维模型来创建合格、准确的工程图。
下面介绍如何快速地切换到工程制图模块。
完成三维模型设计之后，在UG NX 8.0的基本操作界面中单击“开始”按钮 ，弹出“开始”下拉菜单（也称“开始”应用程序菜单）。
从该下拉菜单中选择“制图”命令，如图8-1所示，即可快速地切换到“制图”功能模块。图8-2给出了刚进入“制图”功能模块的软件设计界面。注意了解界面中出现的与制图相关的工具栏。
图8-1 选择“制图”命令

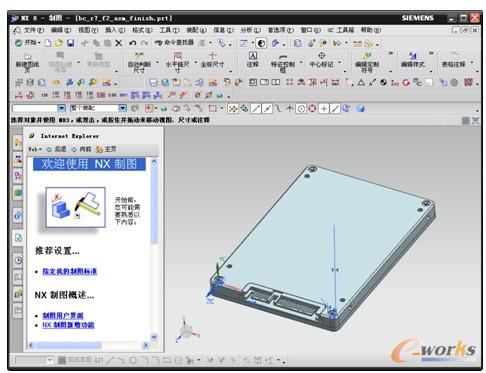

图8-2 切换到“制图”功能模块
