第九章 NX中国工具箱应用与同步建模
第二节 齿轮建模与出图
在建模环境下，在“GC工具箱”菜单中选择“齿轮建模”命令，便可打开其级联菜单，其中提供了“圆柱齿轮”、“锥齿轮”、“格林森锥齿轮”、“奥林康锥齿轮”、“格林森准双曲面齿轮”、“奥林康准双曲面齿轮”和“显示齿轮”命令。这些齿轮建模命令对应的按钮集中在如图9-18所示的“齿轮建模-GC工具箱”工具栏。
图9-18 “齿轮建模-GC工具箱”工具栏
9.2.1 圆柱齿轮建模
在建模环境下，要进行圆柱齿轮建模，则在菜单栏中选择“GC工具箱”|“齿轮建模”|“圆柱齿轮”命令，或者在“齿轮建模-GC工具箱”工具栏中单击“圆柱齿轮建模”按钮 ，系统弹出如图 9-19 所示的“渐开线圆柱齿轮建模”对话框。利用该对话框可以执行这些齿轮操作方式：创建齿轮、修改齿轮参数、齿轮啮合、移动齿轮、删除齿轮、查看齿轮信息。
下面以特例的形式介绍如何使用“圆柱齿轮”命令来创建直齿渐开线圆柱齿轮和斜齿渐开线圆柱齿轮。
1．创建直齿渐开线圆柱齿轮
创建直齿渐开线圆柱齿轮的步骤如下。
新建一个模型文件，在菜单栏中选择“GC工具箱”|“齿轮建模”|“圆柱齿轮”命令，或者在“齿轮建模-GC工具箱”工具栏中单击“圆柱齿轮建模”按钮 ，系统弹出“渐开线圆柱齿轮建模”对话框。

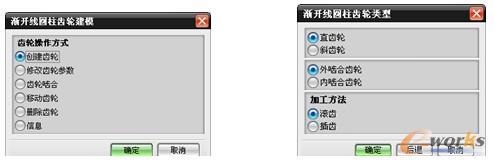

在“渐开线圆柱齿轮建模”对话框中选择“创建齿轮”单选按钮，接着单击“确定”按钮。
在弹出的“渐开线圆柱齿轮类型”对话框中设置渐开线圆柱齿轮类型。在本例中分别选择“直齿轮”单选按钮、“外啮合齿轮”单选按钮和“滚齿”单选按钮，如图9-20所示，然后单击“确定”按钮。
图9-19 “渐开线圆柱齿轮建模”对话框 图9-20 设置渐开线圆柱齿轮类型

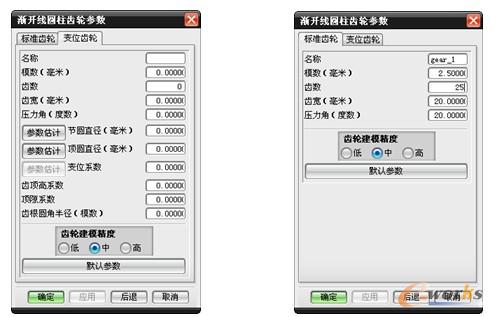

系统弹出如图9-21所示的“渐开线圆柱齿轮参数”对话框。该对话框提供了“标准齿轮”选项卡和“变位齿轮”选项卡，分别用于设置标准和变位的渐开线圆柱齿轮参数。在本例中，切换到“标准齿轮”选项卡，设置如图9-22所示的标准齿轮参数，包括“齿轮建模精度”子选项区域中单选按钮的设置。
图9-21 “渐开线圆柱齿轮参数”对话框 图9-22 设置标准齿轮的参数
说明：齿轮建模精度分为3种，即“低”、“中”、“高”。如果单击“默认参数”按钮，则将当前设置的齿轮参数恢复为系统默认的齿轮参数。
在“渐开线圆柱齿轮参数”对话框中单击“确定”按钮。

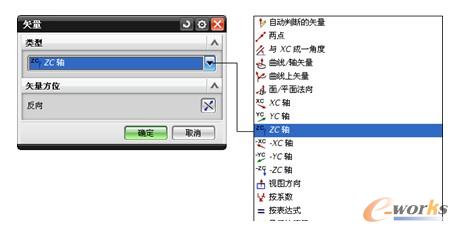

系统弹出“矢量”对话框，从“类型”选项组的“类型”下拉列表框中选择“ZC轴”选项，如图9-23所示。
图9-23 设置矢量类型选项
在“矢量”对话框中单击“确定”按钮，弹出“点”对话框。

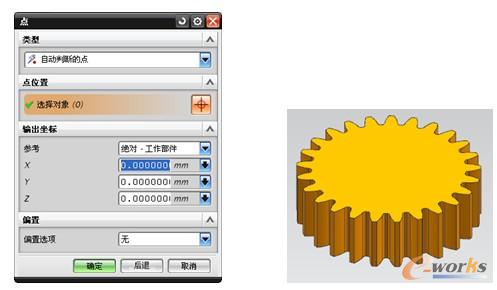

在“点”对话框中定义点位置。例如，将点位置的绝对坐标值设置为X=0、Y=0、Z=0，如图9-24所示。
在“点”对话框中单击“确定”按钮，系统开始运算建模。最终完成的标准直齿渐开线圆柱齿轮如图9-25所示。
图9-24 “点”对话框 图9-25 标准直齿渐开线圆柱齿轮
2．创建斜齿渐开线圆柱齿轮
创建斜齿渐开线圆柱齿轮的步骤如下。
新建一个模型文件，在菜单栏中选择“GC工具箱”|“齿轮建模”|“圆柱齿轮”命令，或者在“齿轮建模-GC工具箱”工具栏中单击“圆柱齿轮建模”按钮 ，系统弹出“渐开线圆柱齿轮建模”对话框。
在“渐开线圆柱齿轮建模”对话框中选择“创建齿轮”单选按钮，接着单击“确定”按钮。

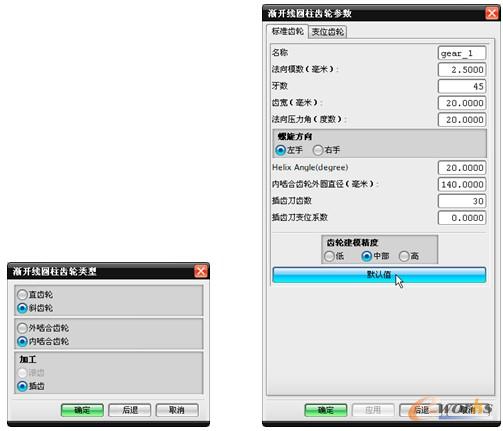

在弹出的“渐开线圆柱齿轮类型”对话框中选择“斜齿轮”单选按钮，接着在第二组中选择“内啮合齿轮”单选按钮，并在“加工方法”选项组中选择“插齿”单选按钮，如图9-26所示，然后单击“确定”按钮。
在弹出的“渐开线圆柱齿轮参数”对话框中，切换到“标准齿轮”选项卡，单击“默认值”按钮，如图9-27所示，然后单击“确定”按钮。
图9-26 设置渐开线圆柱齿轮类型 图9-27 设置渐开线圆柱齿轮参数

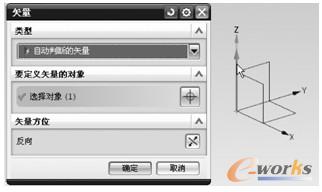

系统弹出“矢量”对话框，从“类型”下拉列表框中选择“自动判断的矢量”选项，在图形窗口中单击基准坐标系的Z轴，如图9-28所示，然后单击“矢量”对话框中的“确定”按钮。

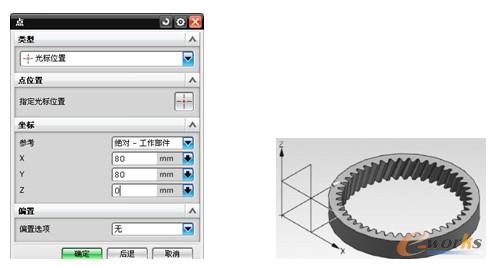

系统弹出“点”对话框。在“坐标”选项组中设置如图9-29所示的坐标参数，然后单击“确定”按钮。
系统经过运算建模，创建出如图9-30所示的斜齿渐开线圆柱齿轮。
图9-28 定义矢量
图9-29 设置坐标参数 图9-30 斜齿渐开线圆柱齿轮
9.2.2 锥齿轮
在建模环境下，使用菜单栏中的“GC工具箱”|“齿轮建模”|“锥齿轮”命令，或者单击“齿轮建模-GC工具箱”工具栏中的“锥齿轮建模”按钮 ，可以创建如图9-31所示的锥齿轮。锥齿轮的创建步骤和渐开线圆柱齿轮的创建步骤基本一致。
图9-31 示例：锥齿轮建模
请看如下的一个范例。
在建模环境下，选择菜单栏中的“GC工具箱”|“齿轮建模”|“锥齿轮”命令，或者单击“齿轮建模-GC工具箱”工具栏中的“锥齿轮建模”按钮 ，系统弹出“锥齿轮建模”对话框。

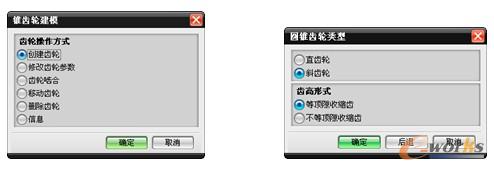

在“锥齿轮建模”对话框中选择齿轮操作方式。例如，选择“创建齿轮”单选按钮，如图9-32所示，然后单击“确定”按钮。
系统弹出“圆锥齿轮类型”对话框，从中设置如图9-33所示的锥齿轮类型选项，然后单击“确定”按钮。
图9-32 “锥齿轮建模”对话框 图9-33 设置锥齿轮类型

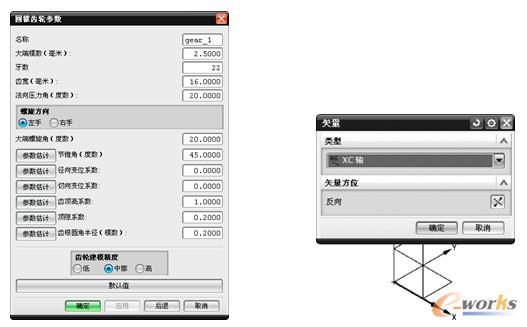

系统弹出“圆锥齿轮参数”对话框，从中设置如图9-34所示的锥齿轮参数，然后单击“确定”按钮。
系统弹出“矢量”对话框，从“类型”下拉列表框中选择“ ”选项，如图9-35所示，然后单击“确定”按钮。
图9-34 设置锥齿轮参数 图9-35 “矢量”对话框

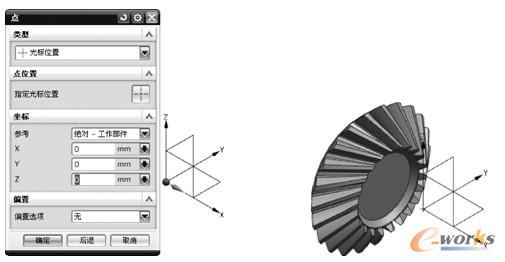

系统弹出“点”对话框。设置点位于基准坐标系的原点，如图9-36所示，然后单击“确定”按钮。
系统经过运算建模，创建出如图9-37所示的锥齿轮。
图9-36 指定点位置 图9-37 完成创建的锥齿轮
