第六章 数字样机的特征编辑及其应用实例

第一节 关联复制与应用实例


6.1.2  关联复制应用实例

    1.线性阵列应用实例

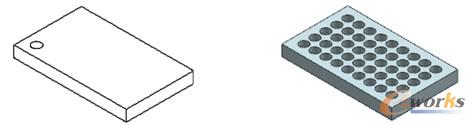

    实例6-1:线性阵列前的模型如图6-11所示,线性阵列后的模型如图6-12所示。
线性阵列前的模型
图6-11  线性阵列前的模型                    图6-12  线性阵列后的模型

    线性阵列操作要点如下。

    (1)创建一个用于线性阵列的实体模型,取名为“Sl6-1.prt”,结果如图6-11所示。

    (2)选择“插入”→“关联复制”→“Pattern Feature”菜单命令。

    (3)在部件导航器中选择特征“拉伸(4)”→在“对特征形成图样”对话框中选择“布局”为“线性”,如图6-13所示。

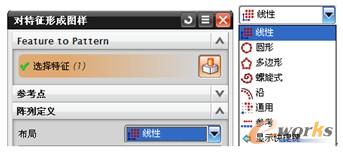

选择“线性”
图6-13  选择“线性”

    (4)在“对特征形成图样”对话框中按如图6-14所示进行设置:选择X坐标轴为方向1指定矢量,输入X向的数量为9、节距为10→选择Y坐标轴为方向2指定矢量,输入Y向的数量为5、节距为10→单击“确定”按钮,如图6-14所示。
线性阵列设置

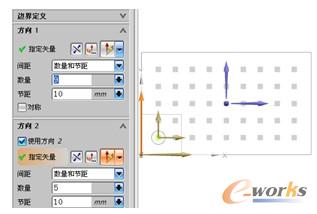

图6-14  线性阵列设置

    (5)保存线性阵列后的模型文件“Sl6-1.prt”。

    2.圆形阵列应用实例

    实例6-2:圆形阵列前的模型如图6-15所示,圆形阵列后的模型如图6-16所示。
圆形阵列前的模型
图6-15  圆形阵列前的模型                   图6-16  圆形阵列后的模型

    圆形阵列操作要点如下。

    (1)创建一个用于圆形阵列的实体模型,取名为“Sl6-2.prt”,结果如图6-15所示。

    (2)选择“插入”→“关联复制”→“Pattern Feature”菜单命令。

    (3)在部件导航器中选择特征“拉伸(6)”→在“对特征形成图样”对话框中选择“布局”为“圆形”,如图6-17所示。

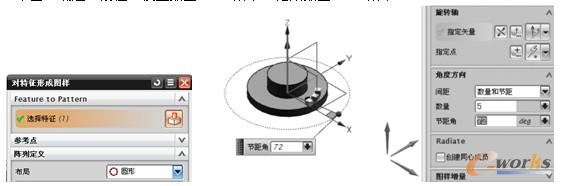

    (4)在“对特征形成图样”对话框中单击“指定矢量”→在图形区域选择Z坐标轴为旋转轴→在“对特征形成图样”对话框的“角度方向”下面输入数量为5→输入节距角为72→单击“确定”按钮,设置如图6-18所示,结果如图6-16所示。
选择“圆形”
图6-17  选择“圆形”                             图6-18  圆形阵列设置

    (5)保存圆形阵列后的模型文件“Sl6-2.prt”。

3.镜像特征应用实例

    实例6-3:镜像特征前的模型如图6-19所示, 镜像特征后的模型如图6-20所示。
镜像特征前的模型
图6-19  镜像特征前的模型                     图6-20  镜像特征后的模型

    镜像操作要点如下。

    (1)创建一个用于镜像特征的实体模型,取名为“Sl6-3.prt”,结果如图6-19所示。

    (2)选择“插入”→“关联复制”→“镜像特征”菜单命令。

    (3)按“镜像特征”对话框中所示选择顺序先在画面上选择要镜像的特征,然后在画面上选择ZC-YC平面为镜像平面,最后单击“确定”按钮,如图6-21所示。

    (4)保存镜像特征后的模型文件“Sl6-3.prt”。

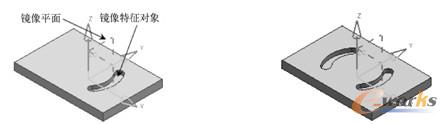

镜像槽特征

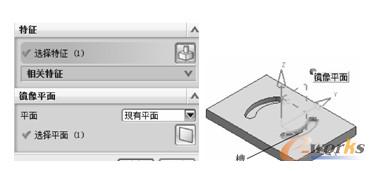

图6-21  镜像槽特征

    4.镜像体的应用实例

    实例6-4:镜像体前的模型如图6-22所示,镜像体后的模型如图6-23所示。

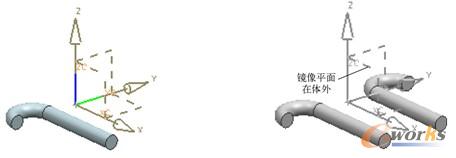

      镜像体前的模型
图6-22  镜像体前的模型                           图6-23  镜像体后的模型

    镜像体的操作要点如下。

    (1)创建一个用于镜像体的实体模型,取名为“Sl6-4.prt”,结果如图6-22所示。

    (2)选择“插入”→“关联复制”→“镜像体”菜单命令。

    (3)按镜像体对话框中所示选择顺序先在画面上选择要镜像的体,然后在画面上选择ZC-XC平面为镜像平面,最后单击“确定”按钮,如图6-24所示。

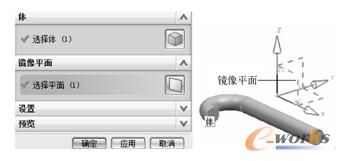

镜像体
图6-24  镜像体

    (4)保存镜像体后的模型文件“Sl6-4.prt”。

    5.引用几何体的应用实例

    实例6-5:引用几何体前的模型如图6-25所示, 引用几何体后的模型如图6-26所示。
引用几何体前的模型
图6-25  引用几何体前的模型                    图6-26  引用几何体后的模型

    引用几何体的操作要点如下。

    (1)创建一个用于引用几何体的实体模型,取名为“Sl6-5.prt”,结果如图6-25所示。

    (2)选择“插入”→“关联复制”→“引用几何体”菜单命令。

    (3)在“引用几何体”对话框中选择“类型”为“沿路径”→在画面上选择圆柱体为第1引用几何体的对象→选择环形板上的内圆或外圆为路径→确认“距离选项”为“填充路径长度”→输入“副本数”为7→选中“关联”→单击“应用”按钮,如图6-27所示。
设置第1引用

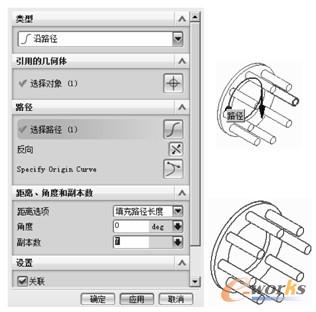

图6-27  设置第1引用

    (4)在“引用几何体”对话框中选择“类型”为“来源/目标”→在画面上选择第1引用几何体后的整个实体为第2引用对象→选择来源位置的“对象类型”为“坐标系”→选择目标位置的“对象类型”为“点”→单击“点构造器”按钮 →确认坐标为“绝对”→输入X为50→选择“关联”→单击“点构造器”中的“确定”按钮→单击“应用”按钮,如图6-28和图6-29所示。

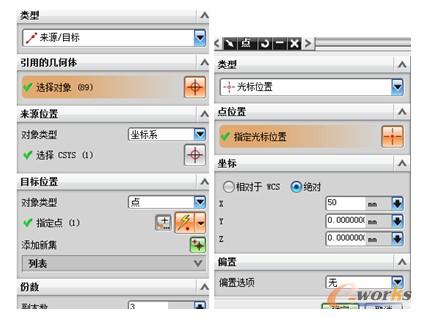

设置第2引用

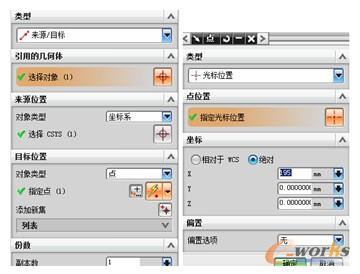

图6-28  设置第2引用
第2引用画面
图6-29  第2引用画面

    (5)在“引用几何体”对话框中选择“类型”为“来源/目标”→在画面上选择左端环形板实体为第3引用对象→选择来源位置的“对象类型”为“坐标系”→选择目标位置的“对象类型”为“点”→单击“点构造器”按钮 →确认坐标为“绝对”→输入X为195→选择“关联”→单击“点构造器”中的“确定”按钮→单击“应用”按钮,如图6-30和图6-31所示。

    (6)保存引用几何体后的模型文件“Sl6-5.prt”。
 设置第3引用
图6-30  设置第3引用

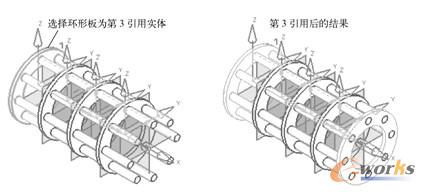

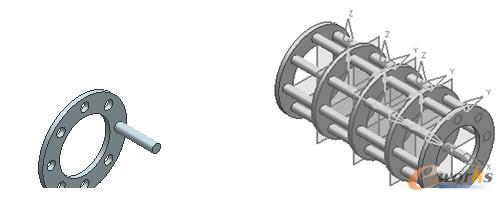

   第3引用画面
图6-31  第3引用画面
