第七章数字样机的零件设计实例

第一节设计烟灰缸

实例7-1：设计如图7-1所示的烟灰缸。

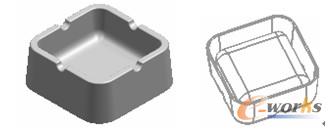

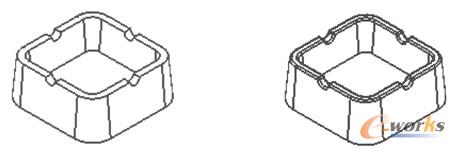

图7-1 烟灰缸

【题目分析】

此设计要综合应用草绘、拉伸、腔体、边倒圆、拔模、“求差”布尔运算、面倒圆、抽壳等建模方法。设计烟灰缸的操作流程大体如图7-2所示。

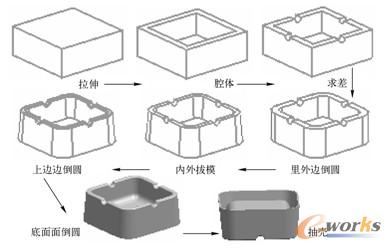

图7-2 设计烟灰缸的操作流程

烟灰缸设计包括以下步骤。

1．建立拉伸特征

（1）进入创建模型“SL7-1.prt”的设计环境。

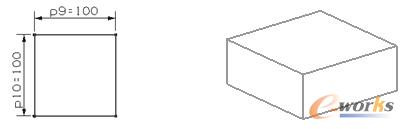

（2）单击按钮，在CSYS坐标系的XC-YC平面上绘制100×100的矩形，如图7-3所示。

（3）沿着ZC方向拉伸100×100的矩形截面，高度为50，结果如图7-4所示。

图7-3 绘制矩形图7-4 拉伸高度为50的棱柱体

2．建立腔体特征

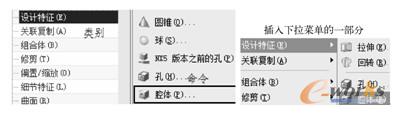

（1）首先将“腔体”命令拖动到“插入”下拉菜单的“设计特征”子菜单中，然后选择“插入”→“设计特征”→“腔体”命令，如图7-5所示。

图7-5 建立腔体特征

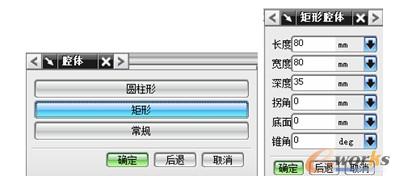

（2）在“腔体”对话框中单击“矩形”按钮，然后在“矩形腔体”对话框中进行如图7-6所示的设置。

图7-6 腔体的尺寸

（3）对腔体进行定位，即在工作画面上使腔体各面的边距为10，如图7-7所示。

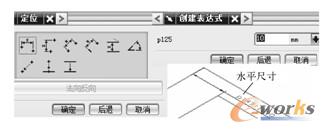

图7-7 腔体的定位

（4）单击“腔体”对话框的“确定”按钮，即得如图7-8所示的80×80×35的腔体。

3．建立缺口特征

（1）选择1个侧面绘制如图7-9所示φ0的圆。

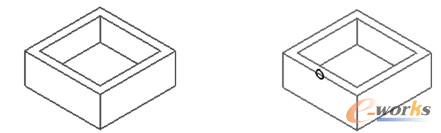

图7-8 建立的腔体图7-9 绘制φ10的圆

（2）用“求差”运算拉伸出放香烟的两个缺口，如图7-10所示。

（3）选择另外1个侧面绘制如图7-11所示的φ10圆。

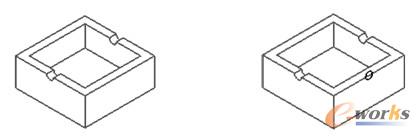

图7-10 放香烟缺口图7-11 绘制另外1个φ10的圆

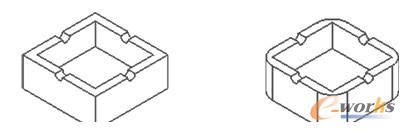

（4）用求差运算拉伸出放香烟的另外两个缺口，如图7-12所示。

4．建立细节特征

（1）边倒圆（R20）外面4条竖立棱边，如图7-13所示。

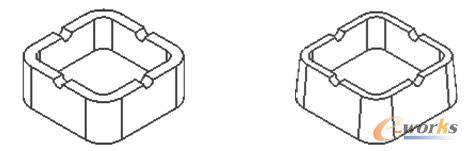

图7-12 另外两个缺口图7-13 外边倒圆（R20）

（2）边倒圆（R10）里面的4条竖立棱边，如图7-14所示。

（3）外侧面拔模5°，如图7-15所示。

图7-14 内边倒圆（R10）图7-15 外侧面拔模5°

（4）内侧面拔模5°，如图7-16所示。

（5）上端表面边倒圆R1.5，如图7-17所示。

图7-16 内侧面拔模5° 图7-17 上端表面边倒圆R1.5

（6）腔体底部表面的面倒圆R10，如图7-18所示。

5．建立抽壳特征

（1）选择“插入”→“偏置/缩放”→“抽壳”命令，如图7-19所示，或直接单击工具栏上的“抽壳”按钮。

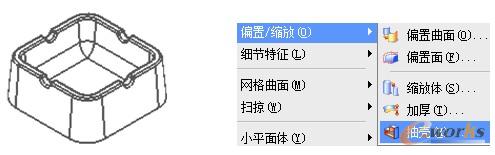

图7-18 底部面倒圆R10 图7-19 选择“插入”→“偏置/缩放”→“抽壳”命令

（2）在工作区选择底面为删除面，抽壳厚度设定为2，如图7-20所示。

（3）单击“抽壳”对话框中的“确定”按钮，即得如图7-1所示的烟灰缸。

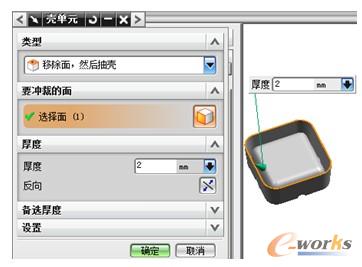

图7-20 抽壳设置
