第三章 基准辅助建模与实战

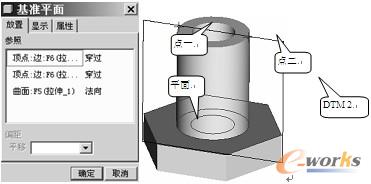

（2）法向约束。选择【插入】-【模型基准】-【平面】命令，或单击工具栏中的“基准平面”按钮，按住〈Ctrl〉键不放选取点一、点二和图3-8中所示平面，系统默认约束类型为【法向】，单击“确定”按钮完成基准面DTM2的创建，如图3-8所示。

图3-8  穿过约束

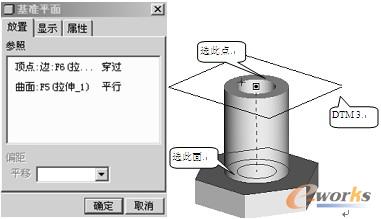

（3）平行约束。选择【插入】-【模型基准】-【平面】命令，或单击工具栏中的“基准平面”按钮，按住〈Ctrl〉键不放选取图3-9所示的点和平面，单击“确定”按钮，完成基准平面DTM3的创建，如图3-9所示。

图3-9  平行约束

（4）角度约束。选择【插入】-【模型基准】-【平面】命令，或单击工具栏中的“基准平面”按钮，按住〈Ctrl〉键不放选取图3-10所示的轴和平面，在图示的【旋转】后输入角度值45，单击“确定”按钮完成基准平面DTM4的创建，如图3-10所示。

图3-10  角度约束

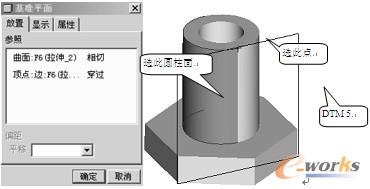

（5）相切约束。选择【插入】-【模型基准】-【平面】命令，或单击工具栏中的“基准平面”按钮，按住〈Ctrl〉键不放选取圆柱面和端点，将图示【穿过】改为【相切】后，单击“确定”按钮完成基准平面DTM5的创建，如图3-11所示。

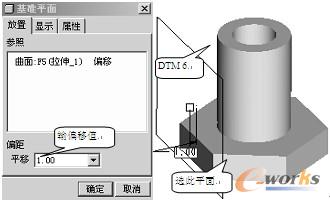

（6）偏距约束。选择【插入】-【模型基准】-【平面】命令，或单击工具栏中的“基准平面”按钮，在零件上选取一平面，输入偏移值1，单击“确定”按钮完成基准平面DTM6的创建，如图3-12所示。

图3-11  相切约束

图3-12  偏距约束
