第五章 三缸曲轴

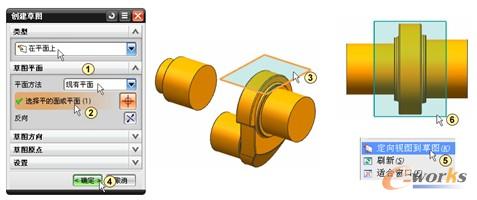

    （14）选择绘制草图平面。单击“直接草图”工具栏中的“草图”图标按钮 ，系统弹出“创建草图”对话框，在“类型”下拉列表框中选择“在平面上”，在“草图平面”栏中选择“平面方法”为“现有平面”，如图5-21中①所示，单击“选择平的面或平面”，移动鼠标选择如图5-21中③所示的基准平面，系统进入草图绘制界面。在绘图区单击鼠标右键，在弹出的菜单中选择“定向视图到草图”，系统将绘制草图平面转到与屏幕平行视向，如图5-21中⑥所示。

图5-21  选择绘制草图平面



    （15）绘制拉伸截面草图。单击“草图”工具栏中的“圆”图标按钮 ，绘制出一个圆。单击“草图约束”工具栏中的“自动判断的尺寸”图标按钮 ，标注出圆的直径尺寸和位置尺寸，如图5-22所示。

图5-22  绘制凸台拉伸截面草图



    （16）单击“完成草图”图标按钮 退出草图绘制。

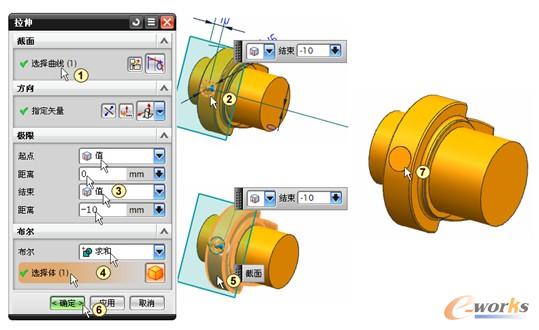

    （17）创建螺纹孔拉伸凸台。单击“成形特征”工具栏中的“拉伸”图标按钮 ，系统弹出“选择意图”对话框和“拉伸”对话框，在“选择意图”对话框中选择“相连曲线”，在“拉伸”对话框的“截面”栏中单击“选择曲线”，这时系统要求选择拉伸截面，选择如图5-23中②所示的圆，在“拉伸”对话框中选择“起点”为“值”，输入“距离”为0，选择“结束”为“值”，输入“距离”为-10，在“布尔”栏中选择“布尔”为“ 求和”，选择连接臂拉伸体作为求和对象，单击“确定”图标按钮 完成凸台拉伸操作，结果如图5-23中⑦所示。

图5-23  创建螺纹孔拉伸凸台

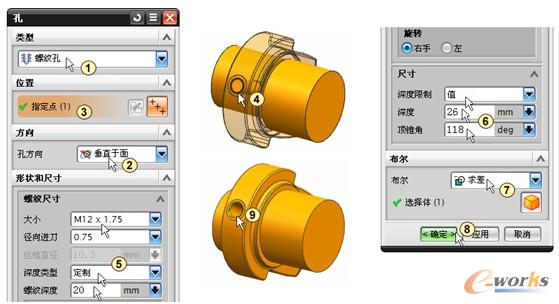

    （18）创建螺纹孔。单击“特征”工具栏中的“孔”图标按钮 ，系统弹出“孔”对话框，选择孔“类型”为“螺纹孔”，在“位置”栏中单击“指定点”，移动鼠标选择凸台圆弧边的圆心点，如图5-24中④所示。在“方向”栏中选择“孔方向”为“垂直于面”。输入“螺纹尺寸”的“大小”为M12×1.75，选择“深度类型”为“定制”，输入“螺纹深度”为20，选择“旋转”方向为“右手”，选择“深度限制”为“值”，输入“深度”为26，“顶锥角”为118，选择“布尔”为“ 求差”，单击“确定”图标按钮 完成螺纹孔操作，结果如图5-24中⑨所示。

图5-24  创建M12×1.75螺纹孔

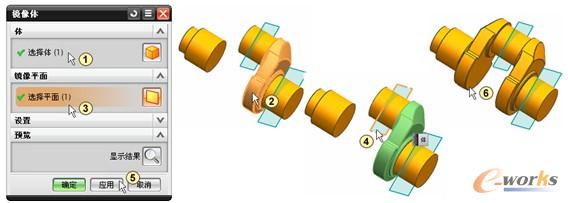

    （19）创建镜像体。单击“特征操作”工具栏中的“镜像体”图标按钮 ，系统弹出“镜像体”对话框，在对话框中单击“选择体”，移动鼠标选择如图5-25中②所示的连接臂实体作为镜像对象。在“镜像平面”栏中单击“选择平面”，移动鼠标选择如图5-25中④所示的基准平面作为镜像平面，单击“应用”图标按钮 完成镜像操作，结果如图5-25中⑥所示。

图5-25  镜像创建连接臂的另一边

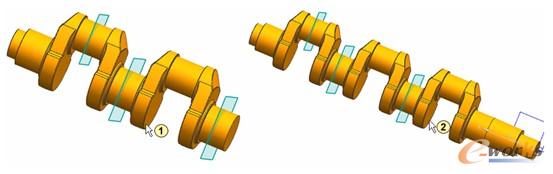

    用同样的方法镜像出第二缸和第三缸连接臂及连杆轴，如图5-26中①和②所示。



图5-26  镜像创建的第二缸和第三缸连接臂及连杆轴
