第七章 台灯

    （1）新建文件。单击“标准”工具栏中的“新建”图标按钮，系统弹出“文件新建”对话框，在“模型模板”中选择“模型”，然后选择“单位”为“毫米”，接着在“新文件名”的“名称”文本框中输入“reading_lamp”和文件的保存位置，单击“确定”图标按钮 完成新文件的建立。按〈Ctrl+M〉快捷键或者单击“起点”按钮 ，从弹出的下拉菜单中选择“建模”，进入建模环境。

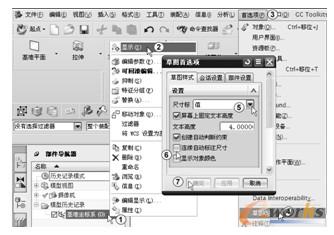

    （2）单击屏幕最左方的“部件导航器”图标按钮，用鼠标右键单击“基准坐标系”，从弹出的快捷菜单中选择“显示”，如图7-2中①和②所示。单击主菜单栏中的“首选项”菜单，在弹出的下拉菜单中选择“草图”，如图7-2中③和④所示。系统弹出“草图首选项”对话框，在“草图样式”选项卡中设置“草图首选项”的“尺寸标签”为“值”，取消“连续自动标注尺寸”，其他采用默认设置，如图7-2中⑤和⑥所示。单击“确定”图标按钮 完成草图选项设定。

图7-2  设置草图选项

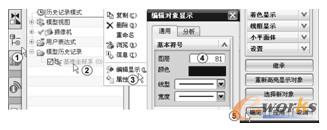

    （3）设置基准坐标体系的图层。单击屏幕最左方的“部件导航器”图标按钮，如图7-3中①所示。用鼠标右键单击“基准坐标系”，从弹出的快捷菜单中选择“编辑显示”，如图7-3中②和③所示。系统弹出“编辑对象显示”对话框，在“图层”文本框中输入“81”，如图7-3中④所示。将基准坐标系移动至81层，单击“确定”图标按钮 完成基准坐标系图层的设定。

图7-3  设置基准坐体系的图层



    （4）创建回转步骤如下：

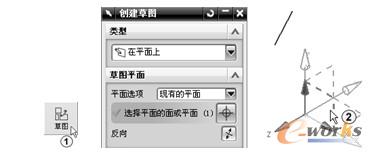

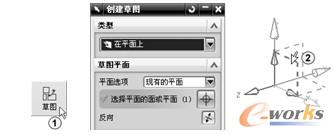

    1）选择绘制草图平面。设置层21为工作层，单击菜单“插入”→“ 任务环境中的草图”，系统弹出“创建草图”对话框，并且已经在“类型”下拉列表框中自动选择“在平面上”，在“草图平面”栏中自动选择了“平面选项”为“现有的平面”和“选择平面的面或平面”，移动鼠标选择如图7-4中②所示的XZ面作为绘制草图平面。单击“确定”图标按钮 ，进入草图绘制界面。



图7-4  选择绘制草图平面

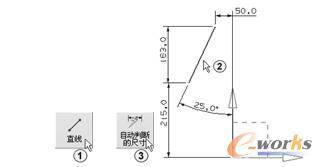

    2）绘制几何轮廓。单击“草图曲线”工具栏中的“直线”图标按钮，绘制出一条直线，然后单击“草图约束”工具栏中的“自动判断的尺寸”图标按钮，标注出尺寸，如图7-5所示。单击“完成草图”图标按钮 退出草图绘制。



图7-5  绘制几何轮廓



    3）选择绘制草图平面。单击菜单“插入”→“ 任务环境中的草图”，系统要求选择绘制草图平面，在绘图区域中选择如图7-6中箭头②所指的基准坐标体系中的XZ平面。单击“确定”图标按钮 ，进入草图绘制界面。



图7-6  选择绘制草图平面

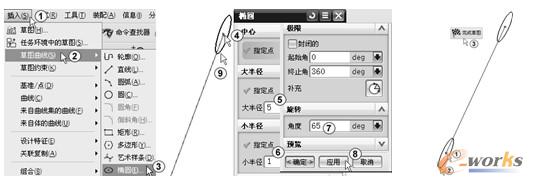

    4）绘制几何轮廓。单击菜单“插入”→“草图曲线”→“ 椭圆”或者单击“草图”工具栏中的“椭圆”图标按钮，如图7-7中①～③所示。捕捉图7-7中箭头④所指的原点作为中心，在“大半径”文本框中输入5，在“小半径”文本框中输入1，如图7-7中⑤和⑥所示。在“旋转”的“角度”文本框中输入65，如图7-7中⑦所示，其他采用默认设置。单击“应用”图标按钮 绘制出一个椭圆，如图7-7中⑨所示。采用同样的方法，选择图7-8中箭头①所指的直线的端点，绘制出另一个同样大小的椭圆，如图7-8中②所示。单击“完成草图”图标按钮 退出草图绘制。

图7-7  绘制椭圆                            图7-8  生成的草图轮廓

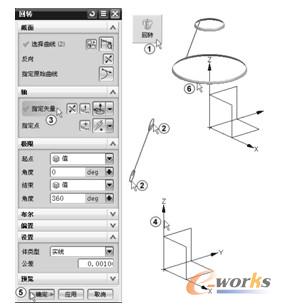

    5）创建回转。设置层1为工作层，单击“特征”工具栏中的“回转”图标按钮，如图7-9中①所示。系统弹出“回转”对话框且自动激活了“选择曲线”选项，在绘图区移动鼠标选择图7-9中箭头②所指的两个椭圆作为截面。在“轴”栏中单击“指定矢量”，如图7-9中③所示。在绘图区移动鼠标选择图7-9中箭头④所指的“Z轴”作为回转轴，其他按默认设置。单击“确定”图标按钮 完成回转操作，结果如图7-9中⑥所示。

图7-9  创建回转

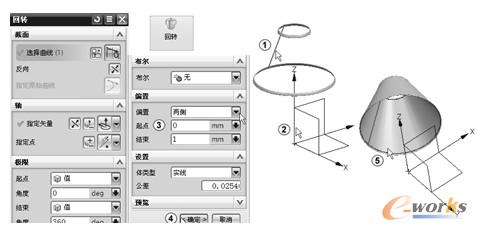

    （5）创建回转。单击“特征”工具栏中的“回转”图标按钮，系统弹出“回转”对话框且自动激活了“选择曲线”选项，在绘图区移动鼠标选择图7-10中箭头①所指的直线作为截面，单击鼠标中键后系统自动激活了“轴”栏中的“指定矢量”，在绘图区移动鼠标选择图7-10中箭头②所指的“Z轴”作为回转轴。在“偏置”栏中选择“偏置”为“两侧”，“起点”为0，“结束”为1，如图7-10中③所示，其他按默认设置。单击“确定”图标按钮 完成回转操作，结果如图7-10中⑤所示。

图7-10  创建回转



    （6）创建回转。步骤如下：



    1）选择绘制草图平面。设置层22为工作层，单击菜单“插入”→“ 任务环境中的草图”，系统要求选择绘制草图平面，在绘图区域中选择基准坐体系中的XZ平面，如图7-11中①所示。单击“确定”图标按钮 ，进入草图绘制界面。

图7-11  选择绘制草图平面

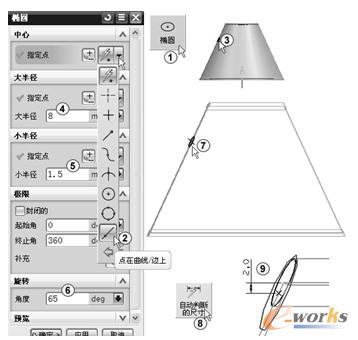

    2）绘制草图轮廓。单击“草图曲线”工具栏中的“椭圆”图标按钮，如图7-12中①所示。在“点”选项的“类型”中选择“点在曲线/边上”，如图7-12中②所示，捕捉图7-12中箭头③所指的直线，在“大半径”文本框中输入8，如图7-12中④所示，在“小半径”文本框中输入1.5，如图7-12中⑤所示，在“旋转”的“角度”文本框中输入65，如图7-12中⑥所示。其他采用默认设置。单击“确定”图标按钮 ，绘制出一个大椭圆，如图7-12中⑦所示；然后单击“草图约束”工具栏中的“自动判断的尺寸”图标按钮，标注出大椭圆中心与斜线上端点间的尺寸，如图7-12中⑧和⑨所示。采用同样的方法，在斜线的另一端绘制出另一个大椭圆，生成的草图轮廓如图7-13和图7-14所示。单击“完成草图”图标按钮 退出草图绘制。

图7-12  生成的一个椭圆

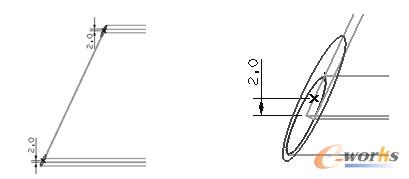

图7-13  生成的草图轮廓               图7-14  轮廓局部放大

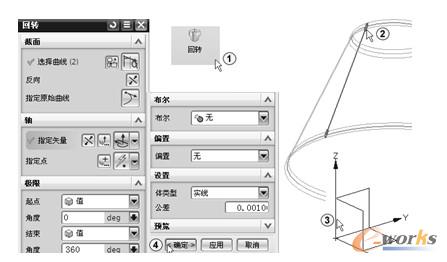

    3）创建回转。设置层1为工作层，单击“特征”工具栏中的“回转”图标按钮，如图7-15中①所示。系统弹出“回转”对话框，在绘图区移动鼠标选择图7-15中箭头②所指的刚才绘制的两个椭圆作为截面，单击鼠标中键后系统自动激活了“轴”栏中的“指定矢量”，在绘图区移动鼠标选择图7-15中箭头③所指的“Z轴”作为回转轴，其他按默认设置。单击“确定”图标按钮 完成回转操作。

图7-15  创建回转
