第一十二章 创意台灯

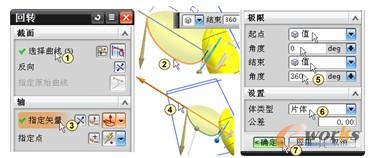

    （1）创建片体回转。单击“设计特征”工具栏中的“回转”图标按钮 ，系统弹出“选择意图”对话框和“回转”对话框，在“选择意图”对话框中选择“单条曲线”，在“回转”对话框的“截面”栏中单击“选择曲线”，这时系统要求选择回转截面，选择如图12-38中②所示的曲线作为回转截面。单击“轴”栏中的“指定矢量”，选择如图12-38中④所示的直线作为回转轴。选择“极限”栏中“起点”为“值”，输入“角度”为0，选择“结束”为“值”，输入“角度”为“360”，在“设置”栏中选择“体类型”为“片体”，单击“确定”图标按钮 完成回转操作。

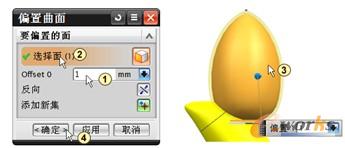

    （2）创建偏置曲面。单击“偏置缩放”工具栏中的“偏置曲面”图标按钮 ，系统弹出“偏置曲面”对话框，输入“偏置距离”为1，在“要偏置的面”栏中单击“选择面”，移动鼠标选择如图12-39中③所示的面作为偏置对象，注意偏置箭头方向，设计要求向外偏置，如果方向不对，单击“反向”图标按钮改变箭头方向。单击“确定”图标按钮 完成曲面偏置操作。



    （3）创建面倒圆。单击“细节特征”工具栏中的“面倒圆”图标按钮 ，系统弹出

图12-38  创建回转曲面

图12-39  创建偏置曲面

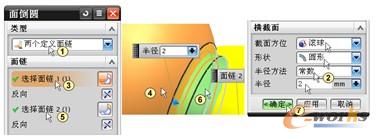

    “面倒圆”对话框，选择面倒圆“类型”为“两个定义面链”，在“面链”栏中单击“选择面链1”，选择如图12-40中④所示的面。注意圆角箭头方向要指向圆心，如果方向不对，单击“反向”图标按钮改变箭头方向。单击“选择面链2”，选择如图12-40中⑥所示的面。在“横截面”栏中选择“截面方位”为“滚球”，“形状”为“圆形”，“半径方法”为“常数”，“半径”为2。在“修剪和缝合选项”栏中选择“圆角面”为“修剪至所有输入面”，勾选“修剪输入面至倒圆面”和“缝合所有面”复选框。单击“确定”图标按钮 完成面倒圆操作。

图12-40  创建面倒圆

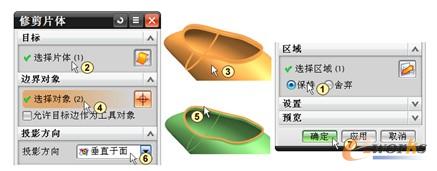

    （4）创建修剪片体。单击“修剪”工具栏中的“修剪片体”图标按钮 ，系统弹出“修剪片体”对话框，在“区域”栏中选择“保持”，单击“目标”栏中的“选择片体”，移动鼠标选择如图12-41中③所示的面作为修剪目标。单击“边界对象”栏中的“选择对象”，移动鼠标选择如图12-41中⑤所示的面作为边界对象。选择“投影方向”为“垂直于面”。单击“确定”图标按钮 完成片体修剪操作。

图12-41  创建修剪片体

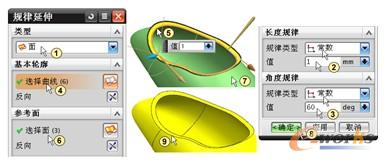

    （5）创建规律延伸。单击“弯边曲面”工具栏中的“规律延伸”图标按钮 ，系统弹出“规律延伸”对话框，选择“类型”为“面”，在“长度规律”栏中选择“规律类型”为“常数”，输入“值”为1，在“角度规律”栏中选择“规律类型”为“常数”，输入“值”为60，如图12-42中②和③所示。在“基本轮廓”栏中单击“选择曲线”，移动鼠标选择如图12-42中⑤所示的边线，在“参考面”栏中单击“选择面”，移动鼠标选择如图12-42中⑦所示的面，注意曲面延伸的方向，如果方向与设计要求不符，单击“反向”图标按钮来改变曲面的延伸方向。单击“确定”图标按钮 完成规律延伸操作，结果如图12-42中⑨所示。

图12-42  创建规律延伸



    （6）创建缝合曲面。单击“组合”工具栏中的“缝合”图标按钮 ，系统弹出“缝合”对话框，选择“类型”为“片体”，在“目标”栏中单击“选择片体”，移动鼠标选择如图12-43中③所示的面作为目标面。在“工具”栏中单击“选择片体”，移动鼠标选择如12-43中⑤所示的两个面作为缝合面。单击“确定”图标按钮 完成缝合曲面操作。

图12-43  创建缝合曲面

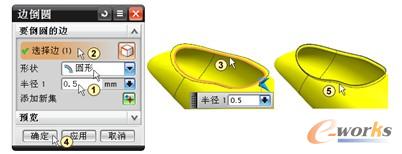

    （7）创建边倒圆。单击“细节特征”工具栏中的“边倒圆”图标按钮 ，系统弹出“边倒圆”对话框，在“要倒圆的边”栏中选择“形状”为“圆形”，输入“半径1”为0.5，单击“选择边”，移动鼠标选择如图12-44中③所示的边线作为倒圆对象，其他的采用默认设置。单击“确定”图标按钮 完成边倒圆操作，结果如图12-44中⑤所示。

图12-44  创建边倒圆



    （8）创建修剪片体。单击“修剪”工具栏中的“修剪片体”图标按钮 ，系统弹出“修剪片体”对话框，在“区域”栏中选择“保持”，单击“目标”栏中的“选择片体”，移动鼠标选择如图12-45中③所示的面作为修剪目标。单击“边界对象”栏中的“选择对象”，移动鼠标选择如图12-45中⑤所示的边线作为边界对象。选择“投影方向”为“垂直于面”。单击“确定”图标按钮 完成片体修剪操作。

图12-45  创建修剪片体

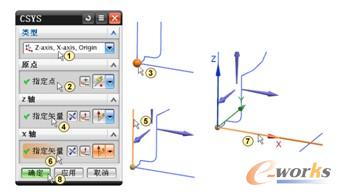

    （9）定位新坐标系。将工作图层设为61。单击“实用工具”工具栏中的“WCS方向”图标按钮，系统弹出“CSYS”对话框，选择“类型”为“Z轴、X轴、原点”，单击“原点”栏中的“指定点”，移动鼠标选择如图12-46中③所指的直线端点作为原点。在“Z轴”栏中单击“指定矢量”，移动鼠标选择如图12-46中⑤所指的竖线作为“Z轴”，单击“X轴”栏中的“指定矢量”，移动鼠标选择如图12-46中⑦所指的水平线作为“X轴”，单击“确定”图标按钮 完成指定新坐标操作。

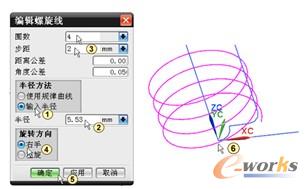

    （10）创建螺旋线。将工作图层设为41。单击“曲线”工具栏中的“螺旋线”图标按钮 ，系统弹出“编辑螺旋线”对话框，选择“半径方法”为“输入半径”，输入“半径”值为5.53，在对话框中输入“圈数”为4，“步距”为2，其他采用默认设置。单击“确定”图标按钮 完成螺旋线的创建，结果如图12-47中⑥所示。

图12-46  定位新坐标系

图12-47  创建螺旋线

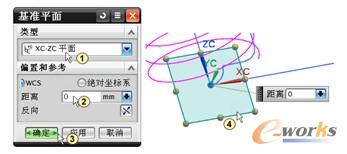

    （11）创建基准平面。单击“特征”工具栏中的“基准平面”图标按钮 ，系统弹出“基准平面”对话框，选择“类型”为“XC-ZC平面”，在“偏置和参考”栏中输入“距离”为0，单击“确定”图标按钮 完成基准平面创建操作，结果如图12-48中④所示。

图12-48  创建基准平面

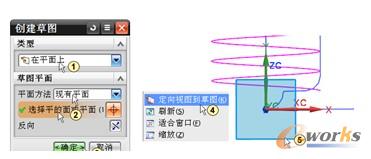

    （12）选择绘制草图平面。将工作图层设为21。单击“直接草图”工具栏中的“草图”图标按钮 ，系统弹出“创建草图”对话框，在“类型”下拉列表框中选择“在平面上”，在“草图平面”栏中选择“平面方法”为“现有平面”，单击“选择平的面或平面”，移动鼠标选择刚才创建的基准平面，单击“确定”图标按钮 ，系统进入草图绘制界面。在绘图区单击鼠标右键，在弹出的菜单中选择“定向视图到草图”，系统将绘制草图平面转到与屏幕平行视向，如图12-49中⑤所示。

图12-49  选择绘制草图平面



    （13）绘制片体拉伸截面草图。单击“草图”工具栏中的“直线”图标按钮 ，绘制出两条直线，如图12-50所示。

图12-50  绘制片体拉伸截面草图



    （14）单击“完成草图”图标按钮 退出草图绘制。

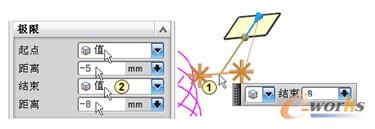

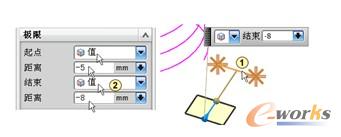

    （15）创建片体拉伸。将工作图层设为11。单击“设计特征”工具栏中的“拉伸”图标按钮 ，系统弹出“选择意图”对话框和“拉伸”对话框。在“选择意图”对话框中选择“单条曲线”，这时系统要求选择拉伸截面，选择如图12-51中①所示的直线；在“拉伸”对话框中选择“起点”为“值”，输入“距离”为-5，选择“结束”为“值”，输入“距离”为-8，在“设置”栏中选择“体类型”为“片体”。单击“应用”图标按钮 完成片体拉伸操作。

图12-51  创建片体拉伸



    （16）创建片体拉伸。选择如图12-52中①所示的直线，在“拉伸”对话框中选择“起点”为“值”，输入“距离”为-5，选择“结束”为“值”，输入“距离”为-8，在“设置”栏中选择“体类型”为“片体”，在方向栏中单击“反向”图标按钮单击“确定”图标按钮 完成片体拉伸操作。

图12-52  创建片体拉伸

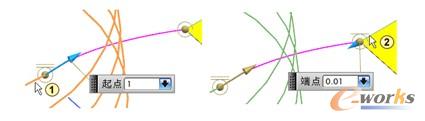

    （17）创建桥接曲线。将工作图层设为41。单击“曲线”工具栏中的“桥接曲线”图标按钮 ，系统弹出“桥接曲线”对话框，在“起始对象”栏中单击“选择对象”，移动鼠标选择如图12-53中①所示的曲线作为起始桥接对象，在“终止对象”栏中单击“选择对象”，移动鼠标选择如图12-53中②所示的曲面边作为终止桥接对象，在“桥接曲线属性”栏中设置“起点”的“连续性”“约束类型”为“G1（相切）”，“端点”的“连续性”“约束类型”为“G0（位置）”，在“形状控制”栏中选择“类型”为“相切幅值”，设置“起点”为1，“端点”为0.01，单击“应用”图标按钮 完成桥接曲线操作。

图12-53  创建桥接曲线

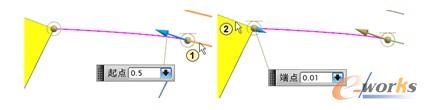

    （18）创建桥接曲线。单击“曲线”工具栏中的“桥接曲线”图标按钮 ，系统弹出“桥接曲线”对话框，在“起始对象”栏中单击“选择对象”，移动鼠标选择如图12-54中①所示的曲线作为起始桥接对象，在“终止对象”栏中单击“选择对象”，移动鼠标选择如图12-54中②所示的曲面边作为终止桥接对象，在“桥接曲线属性”栏中设置“起点”的“连续性”“约束类型”为“G1（相切）”，“端点”的“连续性”“约束类型”为“G0（位置）”，在“形状控制”栏中选择“类型”为“相切幅值”，设置“起点”为0.5，“端点”为0.01，单击“确定”图标按钮 完成桥接曲线操作。

图12-54  创建桥接曲线

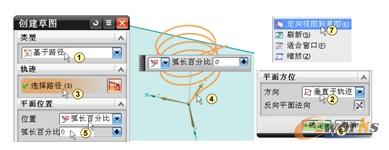

    （19）创建绘制草图平面。将工作图层设为21。单击“直接草图”工具栏中的“草图”图标按钮 ，系统弹出“创建草图”对话框，在“类型”下拉列表框中选择“基于路径”，在“平面方位”栏中选择“方向”为“垂直于轨迹”，在“轨迹”栏中单击“选择路径”，选择如图12-55中④所示的曲线，在“平面位置”栏中选择“位置”为“弧长百分比”，输入“弧长百分比”为0，如图12-55中⑤所示，单击“确定”图标按钮 ，系统进入草图绘制界面，在绘图区单击鼠标右键，在弹出的菜单中选择“定向视图到草图”，系统将绘制草图平面转到与屏幕平行视向。

图12-55  创建绘制草图平面



    （20）绘制扫掠截面草图。单击“草图”工具栏中的“圆”图标按钮 ，绘制出一个直径为1.1的圆，如图12-56所示。

图12-56  绘制扫掠截面草图



    （21）单击“完成草图”图标按钮 退出草图绘制。

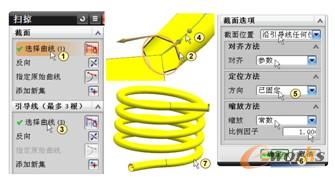

    （22）创建扫掠。将工作图层设为11。单击“曲面”工具栏中的“扫掠”图标按钮 ，系统弹出“扫掠”和“选择意图”对话框。在“选择意图”对话框中选择“单条曲线”，选中“在相交处停止”图标按钮。这时系统要求选择扫掠截面曲线；在“扫掠”对话框的“截面”栏中单击“选择曲线”，选择如图12-57中②所示的圆作为扫掠截面，选择如图12-57中④箭头所指的曲线作为引导线。在“截面选项”栏中选择“截面位置”为“沿引导线任何位置”，“对齐方法”栏中“对齐”为“参数”，“定位方法”栏中“方向”为“已固定”，“缩放方法”栏中“缩放”为“常数”，“比例因子”为1，如图12-57中⑤所示。单击“确定”图标按钮 完成扫掠操作，结果如图12-57中⑦所示。

图12-57  创建扫掠

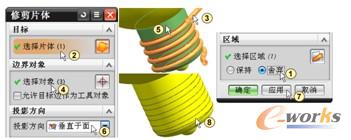

    （23）创建修剪片体。单击“修剪”工具栏中的“修剪片体”图标按钮 ，系统弹出“修剪片体”对话框。在“区域”栏中选择“舍弃”，单击“目标”栏中的“选择片体”，移动鼠标选择如图12-58中③所示的面作为修剪目标。单击“边界对象”栏中的“选择对象”，移动鼠标选择如图12-58中⑤所示的面作为边界对象。选择“投影方向”为“垂直于面”。单击“应用”图标按钮 完成片体修剪操作。结果如图12-58中⑧所示。

图12-58  创建修剪片体

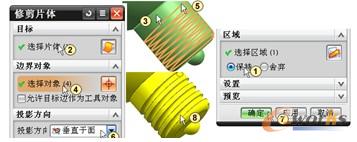

    （24）创建修剪片体。在“区域”栏中选择“保持”，单击“目标”栏中的“选择片体”，移动鼠标选择如图12-59中③所示的面作为修剪目标。单击“边界对象”栏中的“选择对象”，移动鼠标选择如图12-59中⑤所示的曲面边线作为边界对象。选择“投影方向”为“垂直于面”。单击“确定”图标按钮 完成片体修剪操作，结果如图12-59中⑧所示。

图12-59  创建修剪片体



    （25）创建缝合曲面。单击“组合”工具栏中的“缝合”图标按钮 ，系统弹出“缝合”对话框，选择“类型”为“片体”，在“目标”栏中单击“选择片体”，移动鼠标选择如图12-60中③所示的面作为目标面。在“工具”栏中单击“选择片体”，移动鼠标选择如图12-60中⑤所示的面作为缝合面。单击“确定”图标按钮 完成缝合曲面操作。

图12-60  创建缝合曲面

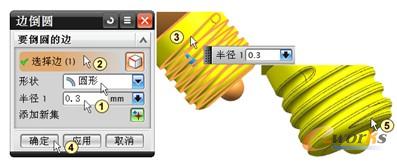

    （26）创建边倒圆。单击“细节特征”工具栏中的“边倒圆”图标按钮 ，系统弹出“边倒圆”对话框，在“要倒圆的边”栏中选择“形状”为“圆形”，输入“半径1”为0.3，单击“选择边”，移动鼠标选择如图12-61中③所示的边线作为倒圆对象，其他的采用默认设置。单击“确定”图标按钮 完成边倒圆操作，结果如图12-61中⑤所示。

图12-61  创建边倒圆
