第一十五章 管钳装配

    下面具体介绍管钳的装配方法：

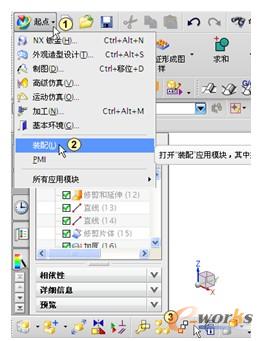

    （1）打开“fazuo.prt”文件，单击“标准”工具栏中的“起点”图标按钮 ，在弹出的下拉菜单中选择“装配”，如图15-3中①和②所示。系统进入模型设计和装配组合界面，在屏幕左下方出现装配工具栏，如图15-3中③所示。

图15-3  进入装配环境

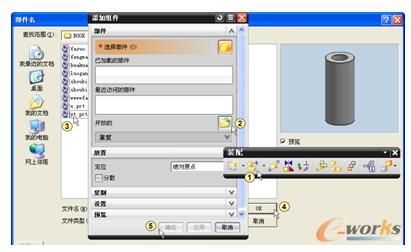

    （2）在“装配”工具栏中单击“添加组件”图标按钮 ，如图15-4中①所示。系统弹出“添加组件”对话框，在“已加载的部件”列表框中没有已加载的部件，单击“打开”图标按钮 ，如图15-4中②所示。系统弹出“部件名”对话框，在对话框中找到需要添加的部件“yt.prt”，如图15-4中③所示。想打开的部件在“组件预览”窗中显示，单击“OK”图标按钮 ，如图15-4中④所示。单击“添加组件”对话框中的“确定”图标按钮 ，如图15-4中⑤所示。

图15-4  从打开文件夹中添加组件

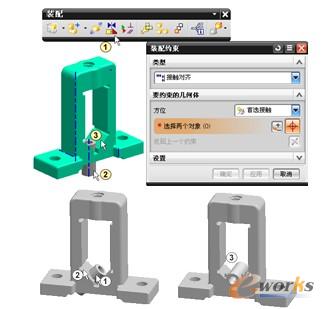

    （3）在“装配”工具栏中单击“装配约束”图标按钮 ，如图15-5中①所示。系统弹出“装配约束”对话框，接受默认装配“类型”为“接触对齐”，然后在绘图区中选择圆筒的表面，如图15-5中②所示，再选择一个斜面，如图15-5中③所示。



    （4）按〈F7〉键或者在屏幕空白处单击鼠标右键，从弹出的快捷菜单中选择“ 旋转”，旋转绘图区中的模型到适当位置后再次按〈F7〉键退出旋转状态。选择圆管的表面，如图15-6中①所示，再选择一个斜面，如图15-6中②所示。单击“确定”图标按钮 ，结果如图15-6中③所示。



图15-5  选择圆管面和一个斜面                          图15-6  装配圆筒

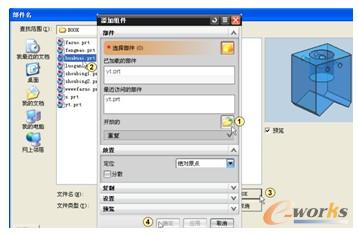

    （5）在“装配”工具栏中单击“添加组件”图标按钮 ，系统弹出“添加组件”对话框，在“已加载的部件”列表框中有已加载的部件“yt.prt”，单击“打开”图标按钮 ，如图15-7中①所示，系统弹出“部件名”对话框，在对话框中找到需要添加的部件“huakuai.prt”，如图15-7中②所示。单击“OK”图标按钮 ，如图15-7中③所示。单击“添加组件”对话框中的“确定”图标按钮 ，如图15-7中④所示。

图15-7  从打开文件夹中添加组件



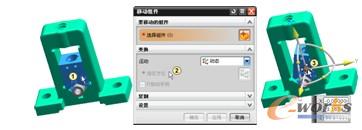

    （6）在“装配”工具栏中单击“移动组件”图标按钮 ，如图15-8中①所示。系统弹出“移动组件”对话框，并自动激活“选择组件”，在绘图区选择滑块，如图15-8中②所示。在“移动组件”对话框中选择“指定方位”，如图15-8中③所示。用鼠标按住滑块中间的圆点，将其拖到适当的位置，如图15-8中④所示。单击“确定”图标按钮 。

图15-8 移动组件

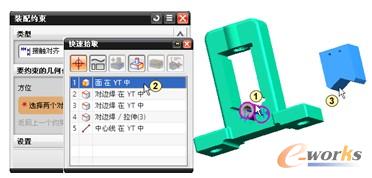

    （7）按〈F7〉键旋转绘图区中的滑块模型到适当位置后再次按〈F7〉键退出旋转状态。按〈F6〉键或者在屏幕空白处单击鼠标右键，从弹出的快捷菜单中选择“缩放 ”按钮，缩放模型到适当的位置后再次按〈F6〉键退出缩放状态。在“装配”工具栏中单击“装配约束”图标按钮 ，系统弹出“装配约束”对话框，接受默认装配“类型”为“接触对齐”，在绘图区中选择圆筒的表面，如图15-9中①所示，系统弹出“快速拾取”对话框，选择“面在YT中”，如图15-9中②所示。再选择一个斜面，如图15-9中③所示。

图15-9  配合滑块的一个面

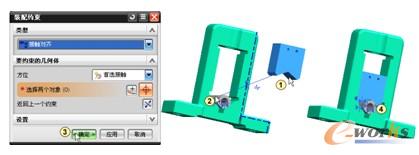

    （8）按〈F7〉键旋转绘图区中的模型到适当位置后再次按〈F7〉键退出旋转状态。在绘图区中选择滑块的另一个表面，如图15-10中①所示。选择圆管的表面，如图15-10中②所示。单击“确定”图标按钮 ，结果如图15-10中④所示。

图15-10  配合滑块的另一个斜面

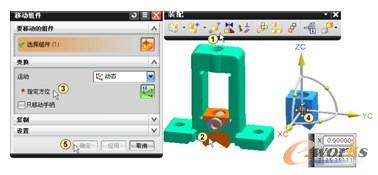

    （9）在“装配”工具栏中单击“移动组件”图标按钮 ，系统弹出“移动组件”对话框，并自动激活“选择组件”，在绘图区选择滑块，如图15-11中①所示。在“移动组件”对话框中选择“指定方位”，如图15-11中②所示。用鼠标按住滑块中间的圆点，将其拖到适当的位置，如图15-11中③所示。单击“确定”图标按钮 。

图15-11  移动组件

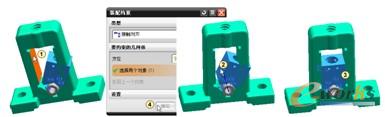

    （10）在“装配”工具栏中单击“装配约束”图标按钮 ，系统弹出“装配约束”对话框，接受默认装配“类型”为“接触对齐”，在绘图区中选择钳座的一个侧面，如图15-12中①所示，按〈F7〉键旋转绘图区中的模型到适当位置后再次按〈F7〉键退出旋转状态。再选择滑块的侧面，如图15-12中②所示。预览结果如图15-12中③所示，单击“确定”图标按钮 。

图15-12  配合滑块

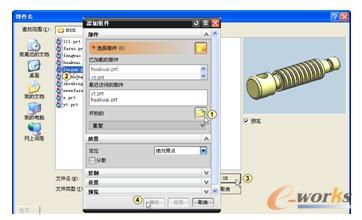

    （11）在“装配”工具栏中单击“添加组件”图标按钮 ，系统弹出“添加组件”对话框，在“已加载的部件”列表框中有已加载的部件“yt.prt”和“huakuai.prt”，单击“打开”图标按钮 ，如图15-13中①所示，系统弹出“部件名”对话框，在对话框中找到需要添加的部件“luogan.prt”，如图15-13中②所示，单击“OK”图标按钮 ，如图15-13中③所示。单击“添加组件”对话框中的“确定”图标按钮 ，如图15-13中④所示。

图15-13  从打开文件夹中添加组件

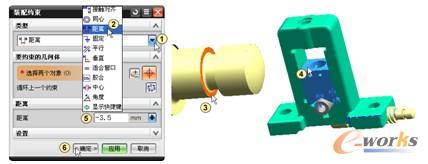

    （12）在“装配”工具栏中单击“装配约束”图标按钮 ，系统弹出“装配约束”对话框，单击对话框“类型”下拉列表框中的黑色三角形图标按钮 ，选择“距离”，如图15-14中①和②所示。按住鼠标中键滚动，缩放模型到适当的大小后松开鼠标。移动鼠标选择螺杆小端附近的端面，如图15-14中③所示。再次缩放模型到适当的大小，移动鼠标选择滑块的上端面，如图15-14中④所示。在“装配约束”对话框中的“距离”文本框中输入?3.5，如图15-14⑤所示。单击“确定”图标按钮 。

图15-14  距离配合

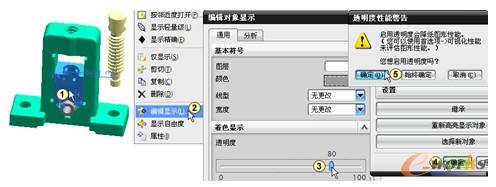

    （13）为了查看配合的位置是否准确，需要改变滑块的透明度。按住鼠标中键滚动，缩放模型到适当的大小后松开鼠标。用鼠标右键选中滑块，从弹出的快捷菜单中选择“编辑显示”，如图15-15中①和②所示。系统弹出“编辑对象显示”对话框，用鼠标按住“透明度”滑块向右移动，如图15-15中③所示。单击“确定”图标按钮 ，系统弹出“透明度性能警告”对话框，单击“确定”图标按钮 ，如图15-15中④和⑤所示。

图15-15  改变滑块的透明度

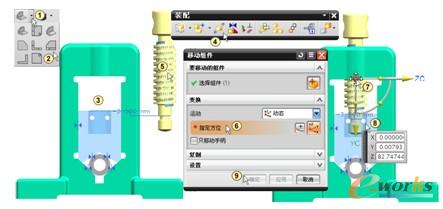

    （14）单击“视图”工具栏中“正二测视图”旁的黑色三角形图标按钮 ，选择“右视图”，如图15-16中①和②所示。视图显示效果如图15-16中③所示。在“装配”工具栏中单击“移动组件”图标按钮 ，系统弹出“移动组件”对话框，并自动激活“选择组件”，在绘图区选择螺杆，如图15-16中④和⑤所示。在“移动组件”对话框中选择“指定方位”，如图15-16中⑥所示。用鼠标按住螺杆中间的圆点，如图15-16中⑦所示，将其拖到适当的位置，重点看配合的对不对，如图15-16中⑧所示。然后螺杆仍然移到钳座的外面，单击“确定”图标按钮 。

图15-16  选择不同的视图方向以观察模型

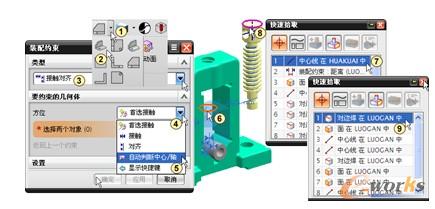

    （15）恢复“正二测视图”显示，如图15-17中①和②所示。在“装配”工具栏中单击“装配约束”图标按钮 ，系统弹出“装配约束”对话框，单击对话框“类型”下拉列表中的黑色三角形图标按钮 ，选择“接触对齐”，如图15-17中③所示。单击对话框中“方位”右边的黑色三角形图标按钮 ，选择“自动判断中心/轴”，如图15-17中④和⑤所示。移动鼠标在绘图区中选择滑块上的圆连线，如图15-17中⑥所示，系统弹出“快速拾取”对话框，选择“中心线在HUAHUAI中”，如图15-17中⑦所示。移动鼠标在绘图区选择螺杆的圆边线，如图15-17中⑧所示，系统弹出“快速拾取”对话框，选择“对边焊在LUOGAN中”，如图15-17中⑨所示。

图15-17  装配螺杆和滑块

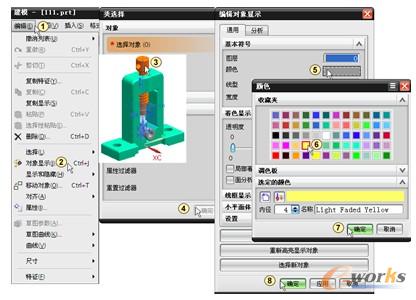

    （16）由于添加的螺杆上有蓝色的螺旋面，影响美观，故要改变其颜色。单击菜单“对象”→“对象显示”，如图15-18中①和②所示。系统弹出“类选择”对话框且自动激活了“选择对象”选项，在绘图区移动鼠标选择螺杆，单击“类选择”对话框中的“确定”图标按钮 ，如图15-18中③和④所示。系统弹出“编辑对象显示”对话框，单击“颜色”右边的方框，如图15-18中⑤所示。系统弹出“颜色”对话框，选择一种颜色，单击“颜色”对话框中的“确定”图标按钮 ，如图15-18中⑥和⑦所示。系统返回到“编辑对象显示”对话框，单击“确定”图标按钮 ，如图15-18中⑧所示。

图15-18  改变螺杆的颜色
