第九章 绘制轴测图

    本节以绘制一根圆管为例，介绍如何在“等轴测捕捉”模式下绘制其等轴测图。要完成的等轴测图如图9-6所示。

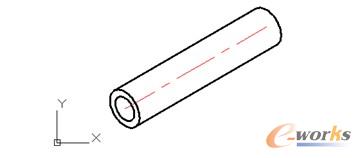

图9-6  圆管的等轴测图



    本实例的主要知识点包括启用“等轴测捕捉”模式、切换平面状态、绘制等轴测圆等。



    本实例具体的操作过程如下。



    1）单击“新建”按钮 ，弹出“创建新图形”对话框。单击“创建新图形”对话框中的“使用样板”按钮 ，接着单击“浏览”按钮，通过“选择样板文件”对话框选择位于随书光盘“图形样板”文件夹中的“TSM_制图样板.dwt”文件，单击“打开”按钮。



    2）切换到“AutoCAD经典”工作空间，在“图层”工具栏的“图层控制”下拉列表框中选择“中心线”层。



    3）在菜单栏中选择“工具”→“绘图设置”命令，打开“草图设置”对话框。切换到“捕捉和栅格”选项卡，在“捕捉类型”选项组中选择“等轴测捕捉”单选按钮，如图9-7所示。指定捕捉类型选项后，单击“确定”按钮。

图9-7  指定捕捉类型



    此时，确保在等轴测捕捉模式下，处于右视状态，其光标标识如图9-8所示。

图9-8  等轴测平面-右面标识



    4）单击“绘图”工具栏中的“直线”按钮 ，在命令行中输入第1点的坐标为（50,25,0），接着按〈F8〉键启用“正交”模式，将光标向右侧移动，在命令行中输入“120”，按〈Enter〉键确认，接着再按〈Enter〉键结束绘制直线的操作。以下是命令行提示和操作说明。

    命令: _line
    指定第一点: 50,25,0↙ //输入第1点的坐标

   指定下一点或 [放弃(U)]: <正交开> 120 //按〈F8〉启用“正交”模式，将光标向右移动，输入距离值
    指定下一点或 [放弃(U)]: ↙ //结束直线的绘制



    绘制的中心线如图9-9所示。

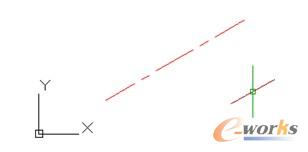

图9-9  绘制中心线



    5）在“图层”工具栏的“图层控制”下拉列表框中选择“粗实线”层。



    6）按〈F5〉键，将平面状态切换到左视等轴测平面。



    7）在“绘图”工具栏中单击“椭圆”按钮 ，接着根据命令行提示进行如下操作。

    命令: _ellipse

    指定椭圆轴的端点或 [圆弧(A)/中心点(C)/等轴测圆(I)]: I↙//选择“等轴测圆”选项
    指定等轴测圆的圆心:                                  //选择中心线的左端点
    指定等轴测圆的半径或 [直径(D)]: D↙//选择“直径”选项
    指定等轴测圆的直径: 25↙//输入直径



    绘制的等轴测圆1如图9-10所示。



    8）在“绘图”工具栏中单击“椭圆”按钮 ，接着根据命令行提示进行如下操作。

    命令: _ellipse

    指定椭圆轴的端点或 [圆弧(A)/中心点(C)/等轴测圆(I)]: I↙//选择“等轴测圆”选项

    指定等轴测圆的圆心:                                   //选择中心线的左端点

    指定等轴测圆的半径或 [直径(D)]: D↙//选择“直径”选项

    指定等轴测圆的直径: 16↙//输入直径



    绘制的等轴测圆2如图9-11所示。

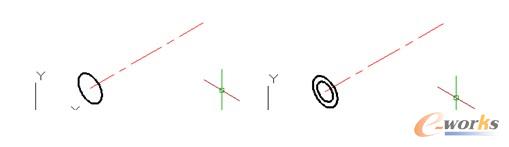

图9-10  绘制的等轴测圆1                     图9-11  绘制等轴测圆2



    9）在“绘图”工具栏中单击“椭圆”工具按钮 ，接着根据命令行提示进行如下操作。

    命令: _ellipse
    指定椭圆轴的端点或 [圆弧(A)/中心点(C)/等轴测圆(I)]: I↙//选择“等轴测圆”选项
    指定等轴测圆的圆心:                                   //选择中心线的右端点

    指定等轴测圆的半径或 [直径(D)]: D↙//选择“直径”选项
    指定等轴测圆的直径: 25↙//输入直径为25



    绘制的等轴测圆3如图9-12所示。

图9-12  绘制等轴测圆3



    10）按〈F5〉键，将平面状态切换到俯视等轴测平面。



    11）在菜单栏中选择“工具”→“绘图设置”命令，打开“草图设置”对话框。切换到“对象捕捉”选项卡，增加选中“象限点”复选框，如图9-13所示。然后单击“确定”按钮。



    12）单击“直线”按钮 ，分别捕捉选择两等轴测圆的相应象限点来绘制一条直线，如图9-14所示。



    13）使用同样的方法，单击“直线”按钮 ，利用另外的一对象限点绘制一条直线，效果如图9-15所示。



    图9-13  选中“象限点”复选框

a）                                                  b）

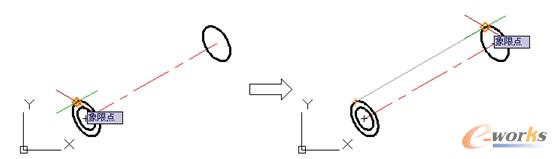

图9-14  捕捉象限点来绘制轮廓线

a）选择等轴测圆的一个象限点  b）选择另一个等轴测圆的相应的象限点

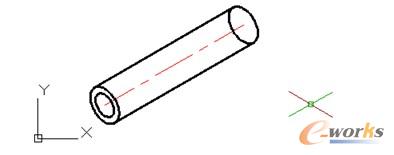

图9-15  绘制直线



    单击“修改”工具栏中的“修剪”工具按钮 。

    命令: _trim
    当前设置:投影=UCS，边=延伸
    选择剪切边...
    选择对象或<全部选择>:  找到 1 个               //单击其中的一条直线段（粗实线）
    选择对象: 找到 1 个，总计 2 个                  //单击另一条直线段（粗实线）
    选择对象:↙                                    //按〈Enter〉键，确定修剪边
    选择要修剪的对象，或按住〈Shift〉键选择要延伸的对象，或
    [栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]:     //在如图9-16a所示的位置单击一个等轴测圆
    选择要修剪的对象，或按住〈Shift〉键选择要延伸的对象，或[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]:↙ //按〈Enter〉键



    最后得到的等轴测图如图9-16b所示。



a）                                                   b）

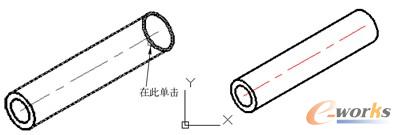

图9-16  完成的圆管等轴测图

a）单击要修剪的对象  b）修剪后的圆管等轴测圆
