第二章 创建模型基准

产品设计离不开模型基准，即基准特征。基准特征常被用做其他特征的定位参照。

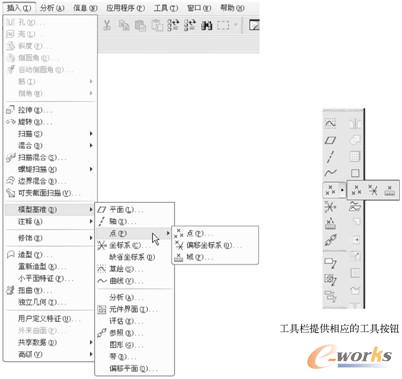

在零件模式下，用于创建模型基准的菜单命令及其相应的工具按钮如图2-1所示。其中，基准点又分为一般基准点、偏移坐标系基准点和域基准点等。草绘曲线和插入的基准曲线也属于基准特征的范畴。本书将草绘曲线和插入的基准曲线集中在第3章中详细介绍，因此本章重点介绍的基准特征不包括草绘曲线和插入的基准曲线，这需要读者注意。

图2-1  用于创建模型基准的菜单命令及其相应的工具按钮

在实际应用中，对基准特征的选择操作既可以在模型窗口中进行，也可以在模型树或层树上进行。基准特征在模型树上的典型显示示例如图2-2所示。用户可使用如图2-3所示的“基准显示”工具栏中的工具按钮来打开或关闭相应基准特征在模型窗口中的显示状态，当选中按钮时（按钮下凹时）则表示打开该基准特征显示。

图2-2  基准特征在模型树上的显示

图2-3  “基准显示”工具栏

在一般情况下，系统按照默认命名方法给用户在零件模式中创建的基准特征分配基准名称，其分配基准名称的一般规则参见表2-1。

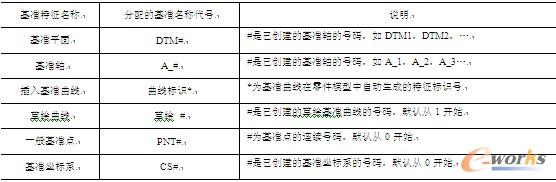

表2-1  系统对常用基准特征名称的一般分配规则

用户可以重新命名基准特征。重命名基准特征的方法主要有如下3种。

方法1：在创建或编辑一些基准特征（基准平面、基准轴、基准点和基准坐标系）的过程中，利用各自基准特征对话框中的“属性”选项卡修改该类基准特征的名称，如图2-4a所示。

方法2：在模型树中选中要重新命名的基准特征，接着再在模型树中单击该基准特征，然后利用出现的文本框来重新输入名称即可，如图2-4b所示。

方法3：在模型树或模型窗口中右击相应的指定基准特征，接着从出现的快捷菜单中选择“重命名”命令，如图2-4c所示，然后在出现的文本框中输入新名称即可。

这些方法同样也适合多数特征的命名更改操作。

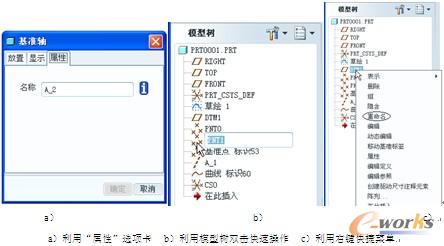

图2-4  重命名基准特征的3种常用方法
