第二章 创建模型基准

第三节 基准点

6)在边线(曲线)中心处创建基准点PNT3。
单击“新点”选项,以切换至“新点”状态,单击如图2-21所示的边线,接着在“基准点”对话框的“参照”收集器中,将该参照相应的约束类型选项更改为“居中”。

图2-21  在边线(曲线)中心处创建基准点

图2-21  在边线(曲线)中心处创建基准点

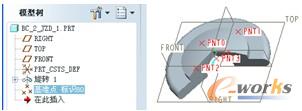

7)在“基准点”对话框中单击“确定”按钮,一次操作创建的多个基准点如图2-22所示。

图2-22  完成多个基准点的创建

图2-22  完成多个基准点的创建

2.3.2创建偏移坐标系基准点

偏移坐标系基准点主要是通过自选定坐标系偏移来创建的。要创建偏移坐标系基准点,则单击“偏移坐标系基准点工具”按钮,或者在菜单栏中选择“插入”-“模型基准”-“点”-“偏移坐标系”命令,打开“偏移坐标系基准点”对话框,该对话框具有“放置”选项卡和“属性”选项卡,如图2-23所示。

图2-23  “偏移坐标系基准点”对话框

图2-23  “偏移坐标系基准点”对话框

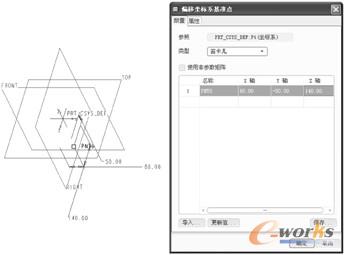

单击“偏移坐标系基准点工具”按钮后,系统提示选取要放置点的坐标系。例如,选择PRT_CSYS_DEF,接着需要在对话框的“放置”选项卡的“类型”下拉列表框中选择“笛卡儿”、“圆柱”或“球坐标”选项,选择不同的类型选项则在表格中要求设置的参数也不一样。例如,选择的类型选项为“笛卡儿”,接着在表格中单击第1行从而将其激活,然后分别输入X轴、Y轴和Z轴方向的偏移距离,如图2-24所示。如果需要,可以继续激活其他行来创建新的偏移坐标系基准点。最后在“偏移坐标系基准点”对话框中单击“确定”按钮,完成此类基准点的创建。

图2-24  定义自坐标系的偏移参数值

图2-24  定义自坐标系的偏移参数值

2.3.3创建域基准点

域基准点主要用做行为建模中的分析点。创建域基准点的方法及步骤如下。

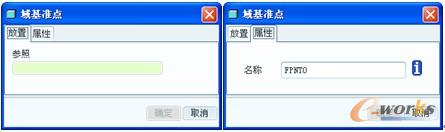

1)单击“域基准点”按钮,或者在菜单栏中选择“插入”-“模型基准”-“点”-“域”命令,系统弹出如图2-25所示的“域基准点”对话框。

图2-25  “域基准点”对话框

图2-25  “域基准点”对话框

2)系统提示选取一个参照(例如曲线、边、曲面或面组)以放置点。在该提示下选择所需的放置参照。

3)单击“域基准点”对话框中的“确定”按钮。
