第四章 网格划分

ANSYS网格划分工具（Main Menu︱Preprocessor︱Meshing︱MeshTool）提供了最常用的网格划分控制和网格划分操作。网格划分工具是一个交互的“工具箱”，主要由单元属性设置区域、智能网格划分控制区域、单元尺寸控制区域、网格划分方法控制区域和细化单元控制区域5个区域组成。图4-1所示为单元属性设置区域。单击Set按钮，弹出“Meshing Attributes（网格属性设置）”对话框如图4-2所示。对话框中可以设置单元类型号、材料号、实常数号、单元坐标系和截面号。

图4-3所示为智能网格划分控制区域，如果用户需要进行智能网格划分，则只需勾选Smart Size复选项，并设置智能划分等级，默认为6级，1级表示网格最精细，10级表示网格最粗糙。

图4-1  单元属性设置区域

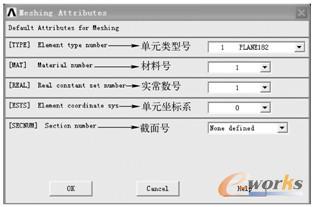

图4-2 “网格属性设置”对话框

图4-3  智能网格划分控制区域

图4-4所示为单元尺寸控制区域。该区域包括5种控制单元尺寸的方法，即总体控制（Global）、面网格控制（Areas）、线网格控制（Lines）、层网格控制（Layer）和关键点网格控制（Keypts）。每一种控制方法大致又分为单元尺寸控制和单元数量控制。图4-5所示为网格划分方法控制区域。该区域主要包括设置网格划分类型、设置单元形状和设置网格划分方法。用户可以设置网格划分类型为体、面、线和关键点。单元形状与网格划分类型相对应，如网格划分类型为体网格，则单元形状为四面体和六面体。网格划分方法有自由网格、映射网格和体扫描网格。图4-6所示为细化单元控制区域，用户可以选择在节点、单元、关键点、线、面和所有单元处进行网格细化。

图4-4  单元尺寸控制区域

图4-5  网格划分方法控制区域

图4-6  细化单元控制区域

虽然网格划分工具的所有功能也能通过ANSYS命令和GUI得到，但利用网格划分工具仍是十分有效的捷径。
