第七章 后处理

后处理是指检查分析的结果。这可能是分析中最重要的一环，因为用户总是试图搞清楚作用载荷如何影响设计、设计是否可行、网格划分的好坏等。

7.1.1  ANSYS的后处理类型

检查分析结果可使用两个后处理器：通用后处理器（POST1）和时间-历程后处理器（POST26）。POST1用于检查整个模型在某一载荷步和子步或对某一特定时间点或频率的结果。POST26用于检查模型的指定点的特定结果与时间、频率或其他结果项的变化。
注意：ANSYS的后处理器仅是用于检查分析结果的工具，仍然需要使用用户的工程判断能力来分析解释结果。

7.1.2  结果文件

在求解中，可使用OUTRES命令指引ANSYS解算器按指定时间间隔将选择的分析结果写入结果文件中，结果文件的名称取决于分析类型。
Jobname.RST：结构分析和耦合场分析。
Jobname.RTH：热分析和diffusion 分析。
Jobname.RMG：电磁场分析。
Jobname.RFL：FLOTRAN分析。
对于FLOTRAN分析，文件的扩展名为.RFL；对于其他流体分析，文件扩展名为.RST或.RTH，取决于是否给出结构自由度。对不同的分析使用不同的文件标识有助于在耦合场分析中使用一个分析的结果作为另一个分析的载荷。

7.1.3  后处理可用的数据类型

求解阶段计算两种类型结果数据。

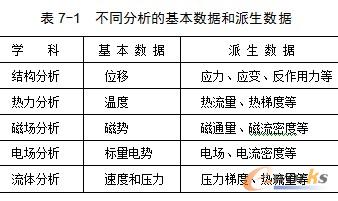

基本数据包含每个节点计算自由度解：结构分析的位移、热力分析的温度、磁场分析的磁势等（见表7-1）。这些被称为节点解数据。
派生数据是由基本数据计算得到的数据，如结构分析中的应力和应变；热力分析中的热梯度和热流量；磁场分析中的磁通量等。程序可以在单元的节点、单元积分点和单元质心处计算派生数据。派生数据也称为单元解数据。在这些情况下，它们被称为节点解数据。
