第四章 网格划分

用户在进行断裂力学分析与计算时，会对裂纹尖端进行网格划分，由于裂纹尖端的应力奇异性，所以对网格有特殊要求。因此，ANSYS专门提供了适应于裂纹尖端网格划分控制选项。
命令：KSCON。
GUI：Main Menu︱Preprocessor︱Meshing︱Size Cntrls︱Concentrat KPs︱Create，弹出图4-21所示的“Concentration Keypoint（裂纹尖端网格控制）”对话框。该对话框包括5个控制选项，即裂纹尖端关键点（NPT）；围绕裂纹尖端第一圈单元半径（DELR）；第二圈单元半径与第一圈单元半径之比（RRAT）；裂纹尖端第一圈单元的数量（NTHET）和裂纹尖端单元中间节点位置（KCTIP）。DELR的取值建议小于1/8裂纹半长；RRAT的取值建议范围为1～2.4；NTHET的取值建议范围为12～18；KCTIP一般要选择Skewed 1/4pt。

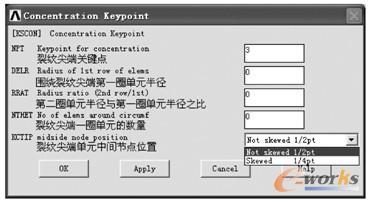

图4-21 “裂纹尖端网格控制”对话框
