第七章 Pro/E 5.0玩具装配造型实例精讲

第三节创建玩具腿部装配体

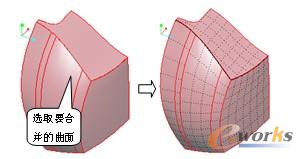

第五步：选择如图7-26所示的曲面后，选择菜单栏【编辑】|【合并】命令，系统弹出【合并】操控板，直接单击操控板上的√按钮，完成操作。

图7-26 合并曲面

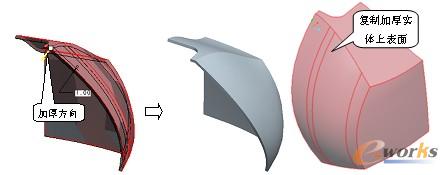

第六步：选取“步骤5”所合并的曲面后，选择菜单栏【编辑】|【加厚】命令，系统弹出【加厚】操控板，在绘图区选择加厚的方向之后，在操控板上的文本框中输入1，单击操控板上的 √按钮，完成操作，如图7-27所示。

第七步：选取如图7-28所示的实体表面后，选择菜单栏【编辑】|【复制】和【编辑】|【粘贴】命令，系统弹出【复制】操控板，直接单击操控板上的√按钮，完成操作。

图7-27 加厚曲面图7-28 复制曲面

第八步：单击工具栏上的“拉伸”按钮，系统弹出【拉伸】对话框，单击操控板上的“放置”按钮，系统弹出【放置】对话框，再单击对话框上的“草绘”按钮，系统再弹出【草绘】对话框，选择RIGHT基准平面作为草绘平面，单击【草绘】对话框上的按钮，绘制如图7-29所示的草绘截面。完成草绘后，在操控板上的文本框中输入40，单击√按钮完成操作，如图7-30所示。

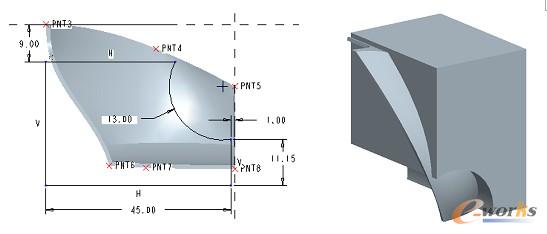

图7-29 草绘截面图7-30 拉伸截面

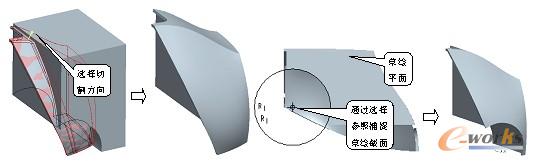

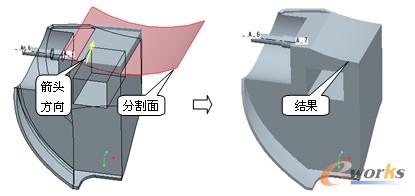

第九步：用鼠标在模型树上的选择“步骤7”之后，选择菜单栏【编辑】|【实体化】命令，系统弹出【实体化】操控板，在操控板上选择切割类型，选取好切割方向后，单击√按钮，完成操作，如图7-31所示。

第十步：同理“步骤8”，在【拉伸】操控板上的文本框中输入50，并且激活“切割类型”命令，如图7-32所示。

图7-31 实体化操作图7-32 拉伸切割实体

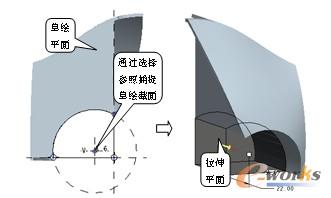

第十一步：同理“步骤8”，在【拉伸】操控板上的文本框中输入22，操作如图7-33所示。

图7-33 拉伸截面体

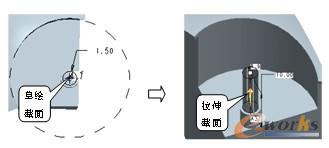

第十二步：同理“步骤8”，在【拉伸】操控板上的文本框中输入4，操作如图7-34所示。

图7-34 拉伸截面体

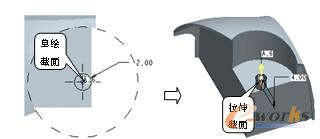

第十三步：同理“步骤8”，在【拉伸】操控板上的文本框中输入10，操作如图7-35所示。

图7-35 拉伸截面体

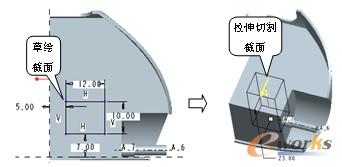

第十四步：同理“步骤8”，并且激活“切割类型”命令，在【拉伸】操控板上的文本框中输入23，操作如图7-36所示。

图7-36 拉伸切割截面体

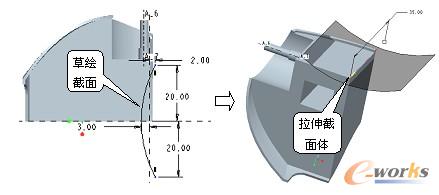

第十五步：同理“步骤8”，并且激活“拉伸”命令，在【拉伸】操控板上的文本框中输入35，操作如图7-37所示。

图7-37 拉伸截面体

第十六步：同理“步骤9”，操作如图7-38所示。

图7-38 实体化

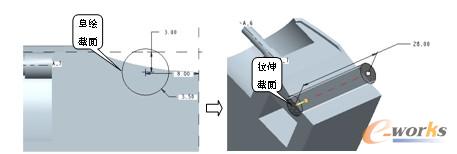

第十七步：同理“步骤8”，在【拉伸】操控板上的文本框中输入28，操作如图7-39所示。

图7-39 拉伸截面体

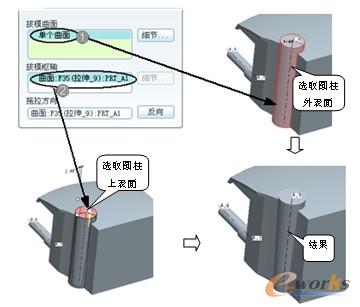

第十八步：选择菜单栏【插入】|【斜度】命令，或单击工具栏上的按钮，系统弹出【拔模】操控板，单击操控板上的“参照”按钮，系统弹出【参照】对话框，按照如图7-40所示的操作方法操作，之后在操控板上的文本框中输入2，单击操控板上的√按钮，完成操作。

图7-40 拔模

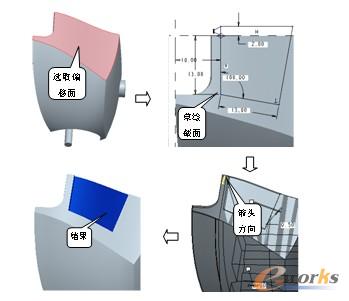

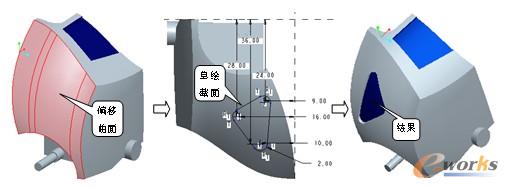

第十九步：选取绘图区如图7-41所示的曲面，之后选择【编辑】|【偏移】命令，系统弹出【偏移】操控板，在操控板上选择偏移类型，再单击操控板上的“参照”按钮，系统弹出【参照】对话框，再单击【参照】对话框上的“定义”按钮，系统弹出【草绘】对话框，选择TOP基准平面作为草绘平面，绘制如图7-41所示的草绘截面。完成草绘截面后再单击操控板上的“选项”按钮，系统弹出【选项】对话框，激活【选项】对话框上的 “曲面”和“相切” 命令，之后在操控板上的文本框中输入0.5，单击操控板上的√按钮，完成操作。

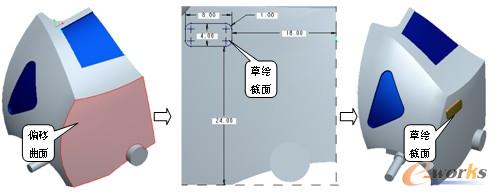

第二十步同理“步骤19”，选取RIGHT基准平面作为草绘平面，参数设置一样，如图7-42所示。
