第八章 SAMCEF Field后处理

第二节后处理方法和过程

8.2.1 结果属性

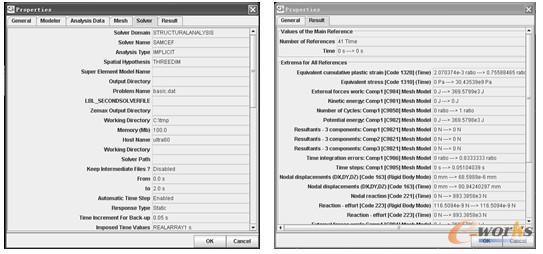

当选择了数据树中分析方式或结果目录，单击鼠标右键，在弹出的快捷菜单中选择可以显示所有分析和结果的属性（如图8-6所示）。

图8-6 显示所有结果属性

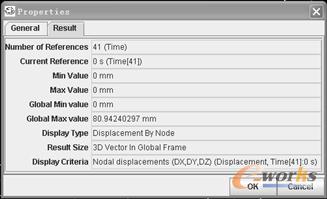

如果驱动器设置和计算结果的类型不同，那么在该图标内的信息显示就可能不同。当选择了一个结果，显示该结果的属性（如图8-7所示）。

图8-7 显示某一结果属性

8.2.2 结果单位—色标

当结果显示时，显示一个与结果数值相适应的颜色分度尺（如图8-8所示）。通常，单位组合框允许修改单位，总的结果显示在对话框的顶部。该结果类型与分析/驱动器和参数（线性-载荷工况，模态-特征值，隐式-时间步长等）相匹配。

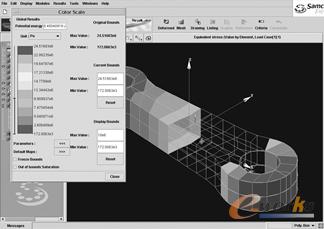

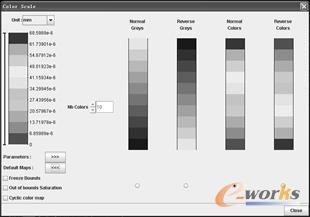

使用打开色标参数部分（如图8-9所示）。使用可以打开色标色图（如图8-10所示），修改Current Bounds的数值，可以改变与色标关联的数值范围；修改Display Bounds数值，可以改变结果显示的数值范围；使用单选按钮可以修改当前选择的色图，新选择的色图会自动更新结果显示。使用可以返回基本色标。

图8-8 基本色标

图8-9 色标参数

图8-10 色标图选择

冻结范围：冻结范围检查框允许冻结所给的一对数值的范围（如图8-11所示）。这适用于当要在同一结果的几个参数之间使用一个锁定的色标移动时。

图8-11 限制色标显示范围

饱和范围之外：饱和范围之外使所有大于选择的上限值的值涂上同一颜色，所有小于选择的下限值的值涂上同一颜色（如图8-12所示）。

图8-12 饱和范围之外

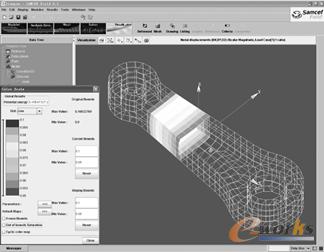

为“更大的数值”选择的颜色是调色板的最高颜色（这儿是红色），为“更小的数值”选择的颜色将是调色板的最低颜色（这儿是蓝色）。这时新色标范围已经定义，在新范围之外的所有数值不显示。

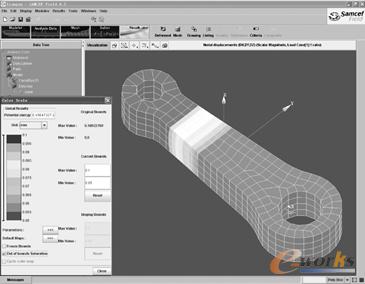

现在，将“饱和范围之外”选项勾选。大于最大值0.1的所有数值被涂成红色，小于最小值0.05的所有数值被涂成蓝色（如图8-13所示）。

当参数结果（载荷工况、特征值等）变化范围很大时，对选择的结果参数数值色标可以是局部的，或对所有的结果参数数值色标是全部的。选中应力结果，通过单击鼠标右键，在弹出的快捷菜单中选择命令Result Display Attribute \Global/Local Scale，可以在Global和Local Scale之间切换时转换局部或全局之间的色标。

图8-13 限制显示范围

8.2.3 结果样式—显示模式

共有4种结果显示的显示模式，下面分别介绍。

Tone （托恩法）：托恩法是使用一个从蓝色到红色的不同颜色的阴影显示结果（如图8-14所示）。

Fringe（边缘法）：边缘法通过使用10种颜色列表的一种颜色填充单元显示结果（如图8-15所示）。

图8-14 托恩法显示

图8-15 边缘法显示

Symbol（符号法）：符号法有两种类型，分别是用箭头显示节点位移或反作用的矢量（如图8-16所示）；用方块显示其他的结果类型（如图8-17所示）。

符号的颜色和大小对应于显示实体的数值。

图8-16 箭头符号法显示

图8-17 方块符号法显示

Value（数值法）：根据选择的结果在节点或单元的几何中心显示数值，颜色对应于显示实体的数值（如图8-18所示）。

图8-18 数值法显示

8.2.4 结果属性—变形和变形系数

通常，计算结果用变形来表示，这就需要一个变形开关，使用Deformed 命令可以转换是否使用变形显示结果。如果使用变形显示结果，Deformed Amplification可以选择是否放大变形的幅值，这时会弹出一个对话框，在此可以选择变形类型和设置放大系数，结果显示就可以使用真实的或放大的变形（如图8-19所示）。

图8-19 变形放大系数设置

当变形选择真实模式，变形显示的位移与结构尺寸一致，系数可以用来放大变形形状。

对于非线性分析，意味着大位移，真实模式能在视觉上更好地理解相对于结构尺寸的位移值（如图8-20所示）。

当选择放大模式、放大系数为1时，表示主位移对应于结构主要尺寸的10%的值。放大模式是很有用的，例如，在线性分析里，多数情况下，位移值相对于结构的尺寸来说是很小的（如图8-21所示）。

图8-20 真实结果显示

图8-21 变形放大结果显示

8.2.5 结果属性—网格

变形网格可以选择是否在结果上显示，使用Mesh on Result 命令可以转换，如图8-22和图8-23所示分别为不显示和显示网格的变形结果图。

图8-22 不显示网格结果

图8-23 网格显示结果

8.2.6 结果属性—结果使用网格或使用外形

结果可以用网格或外形（CAD图形）显示，使用Result using Mesh / Shape 命令可以转换。

结果使用网格：结果显示使用网格选项（节点、单元和链），如图8-24所示。

结果使用外形：结果显示使用组件的CAD图形（如图8-25所示）。外形和结果关联在一起，使用位移和扭转表示出来。对于刚性行为的组件，复杂的CAD图形连接在该刚性体的质心上。

图8-24 结果使用网格显示

图8-25 结果使用外形显示

8.2.7 绘制模式

单击Drawing Mode 选项，可以修改结果绘制模式，这样就会弹出一个带有下列可选项的对话框（如图8-26所示）。

表面

表面是结果绘制的默认模式，选择了位移，变形就显示在网格上。

鼠标左键按在Magnify滑块上，在0（所有的数值为0）到1（显示最终数值结果）之间滑动可以减小或增加结果的放大倍率，可以显示结果的进展。图8-27为典型表面结果绘制模式生成的圆形。通过单击动画摄影机图标，可以录制avi文件格式的动画，保存在数据树的“Picture”目录下。

图8-26 选择表面模式

图8-27 表面结果绘制模式

等值面

如图8-28所示，等值面是用来显示几何体内部结果的一种方式，只在标量结果中可用，绘制的表面上的数值相等，数值是在从结果的下界向上界滑动的过程中选择的，如图8-29所示。

图8-28 选择标准平面模式

图8-29 标准平面结果绘制模式

通过单击动画摄影机图标，可以录制avi文件格式的动画，保存在数据树的“Picture”目录下。

切面

图8-30 选择切面模式

图8-31 切面结果绘制模式

图8-30为切面模式对话框。该模式可以查看几何体的内部结果，用一个平面切割几何体并可以在任何方向（主轴或余弦方向）移动它。使用滑块穿过体并在当前平面显示结果（如图8-31所示），“Max Value Plane”（最大值平面）按钮自动显示选择的结果值最大的平面。通过单击动画摄影机图标，可以录制avi文件格式的动画，保存在数据树的“Picture”目录下。

子部分的选择

图8-32 选择子部分模式

图8-33 子部分结果绘制模式

图8-32为选择Select模式对话框。该模式允许选择模型显示结果的子部分，使用Local selection复选框激活或解除当前选择。该选择是由CAD选项（点、线、面等）组成，可以选择一个正的-显示或负的-隐藏选择。

正选择（显示）显示选择子部分的结果，负选择（隐藏）隐藏选择子部分的结果，但显示剩余子部分的结果。Cumulative selection（累积选择）复选框允许给先前选择的子部分增加新的选择，使用隐藏或显示模式。图8-33为典型的使用Select结果绘制模式显示的结果图。

单元类型Elements Type提供限制显示特殊的单元类型，如图8-34所示。

图8-34 选择单元类型

8.2.8 动画

除了使用滑块以外，数值区和上下翻页选项都可以修改绘制模式的数值，动画特征允许的形状自动显示结果的全部范围。

使用动画按钮，任何绘制模式和显示模式的组合都可以动画显示。动画显示结果有以下几种可选项：

重设：回到初始值并显示它。

暂停：暂停动画。

运行：开始动画。

减慢：动画速度放慢。

加速：动画速度加快。

拍摄：拍摄动画（只在电脑窗口）并保存在图片目录。

8.2.9 列表

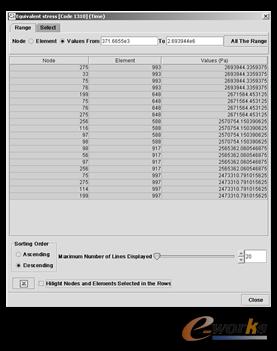

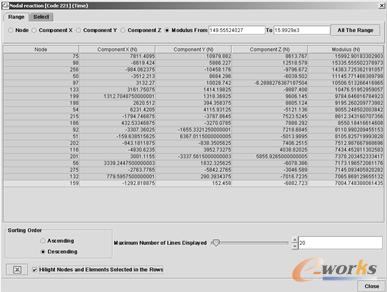

列表可以显示结果值，通过从主菜单或单击鼠标右键的快捷菜单和单击图标都可以激活列表对话框（如图8-35和图8-36所示）。此外，只要激活列表对话框里的Hilight Nodes and Elements Selected复选框，就可以在列表里选择一些行，同时，对应的数值（节点/单元号或数值）出现在三维视图里（如图8-37所示）。

图8-35 列表显示标量结果
