第二章 模具设计基础练习

2.5.1　添加模架

    切换到模具设计的环境, 首先在装配特征树里激活主装配, 如图2-27 所示。再选择向导条“模架” → “添加模架” 命令, 如图2-28 所示。

图2-27

图2-28

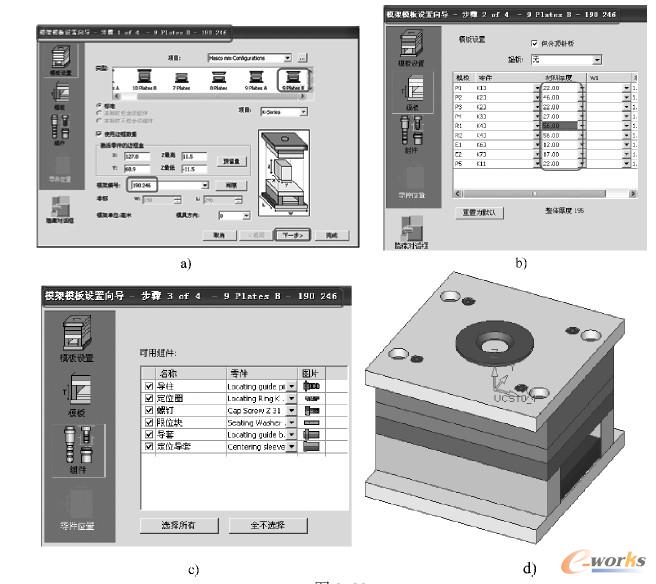

    添加模架分为四个步骤: 选择模架类型、编号; 调整板件厚度; 选择可用组件; 完成加载。这里选择模架hasco 的规格为9 Plates B (190 ×246), 如图2-29a 所示。选择模架类型、编号, 调整板件厚度, 如图2-29b 所示。选择可用组件, 如图2-29c 所示。最终完成模架加载如图2-29d 所示。


图2-29
a) 添加模架　b) 选择模架类型、编号, 调整板件厚度　c) 选择可用组件　d) 完成加载
