第一章 模具设计基础

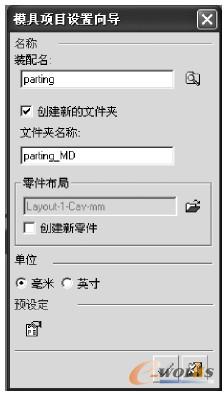

    开始一个新的模具项目, 选择“模具项目设置向导” 图标, 模具项目设置向导即被打开, 如图1-1 所示。

图1-1

1.1.1 装配名

    在如图1-1 所示的“装配名” 文本框里输入模具设计主装配的名称。如在此处输入“parting”, 确认后进入模具设计环境下的特征树, 如图1-2 所示。

图1-2

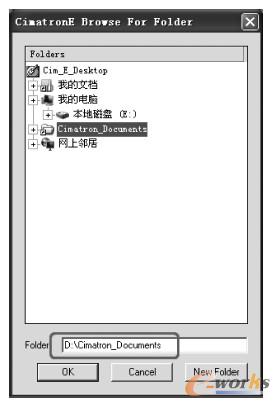

    注意, “装配名” 文本框右边的“浏览文件夹” 图标是用来定义放置此模具项目设计文件的位置。如图1-3 所示,在激活的Cimatron E 浏览器中选择Cimatron_Documents 文件夹,则此模具项目的所有结果文件将会保存在D: \Cimatron_Documents的文件夹里。

图1-3

1.1.2 创建新的文件夹

    如图1-1 所示的“创建新的文件夹” 复选框是让设计者确定是否需要为此模具项目在保存目录下创建一个新的文件夹。不勾选, 则“文件夹名称”项为灰色, 不能被编辑, 所有模具项目结果文件都会保存到上述的Cimatron_Documents 文件夹下; 如果勾选, 则“文件夹名称” 项被激活, 并显示默认文件夹名称为“parting_MD”,系统会在Cimatron_Documents 文件夹下自动创建名为“parting_MD” 的新文件夹, 用以保存模具项目的所有结果文件, 如图1-4 所示。

图1-4

1.1.3 零件布局

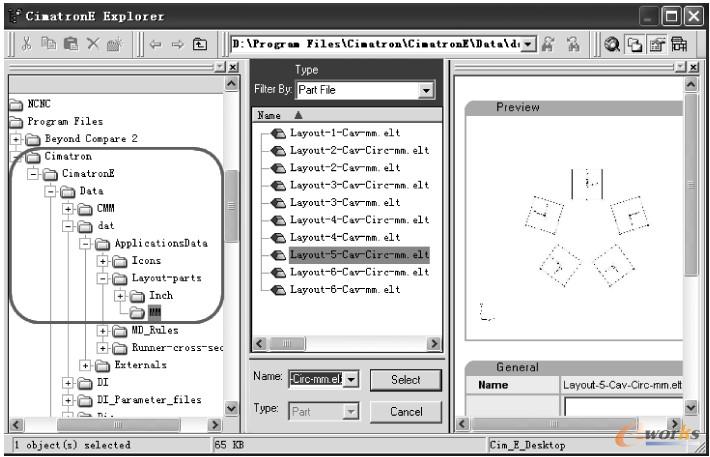

    如图1-1 所示, “零件布局” 选项中提供了两种创建布局零件(即Cimatron 模具设计中确定一模几腔的零件) 的方式。一是单击“打开文件夹” 图标, 在Cimatron E 预设计好的布局零件中选取, 它位于Cimatron E\Data\dat\Applicationsdate\ Layout-parts 文件夹下, 如图1-5 所示。另一种方式则是勾选图1-1 所示的“模具项目设置向导” 里的“创建新零件”复选框, 当进入模具项目后由设计者自行创建布局零件。

图1-5

1.1. 4 单位

    如图1-1 所示, “单位” 命令包含有“毫米” 和“英寸” 两个单选按钮, 用来定义模具项目设计所使用的单位。

1.1.5 预设定

    如图1-1 所示, 通过单击“预设定” 选项, 打开预设定编辑器, 进入模具项目的初始设置。如1.1.2节提到的自动生成的文件夹名称的构成方式可在预设定编辑器中设置, 如图1-6 所示。


图1-6
