第五章 大象头高级造型设计剖析

15 在界面中选取一个曲面1，按住〈Ctrl〉键选取另一个曲面2，选择菜单栏【编辑】-【合并】命令，或单击基准工具栏上的“倒圆角” 按钮，系统弹出操控面板，在操控面板上选取合并方向，单击基准工具栏上的“完成”按钮，完成合并操作，如图5-105所示。

16 选择菜单栏【插入】-【倒圆角】命令，或单击基准工具栏上的“倒圆角”按钮，系统弹出操控面板，在草绘界面中选择要倒圆角的边，输入倒圆角值【5】，单击操控面板上的“完成”按钮，完成操作，如图5-106所示。

图5-105  合并曲面

图5-106  倒圆角

5.2.3 创建大象头鼻孔

操作步骤

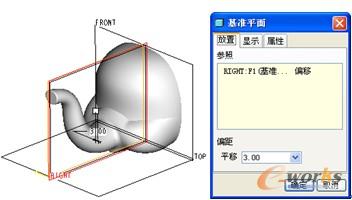

1 选择菜单栏【插入】-【模型基准】-【平面】命令，或单击基准工具栏上的“基准平面”按钮，系统弹出【基准平面】对话框，在草绘界面中选取FRONT面作为参照平面，输入偏距平移值【3】，单击【基准平面】对话框上的“确定”按钮，完成操作，如图5-107所示。

图5-107  新建基准平面

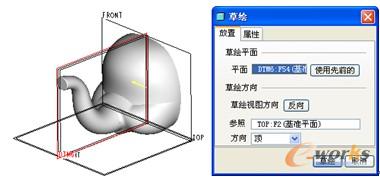

2 选择菜单栏【插入】-【模型基准】-【草绘】命令，或单击基准工具栏上的“草绘”按钮，系统弹出【草绘】对话框，在界面中选取DTM6平面作为草绘平面和选取TOP面作为参照平面，单击“草绘”按钮，进入草绘界面，如图5-107所示。

图5-108  选取基准平面

3 选择菜单栏【草绘】-【弧】-【3点/相切端】命令，或单击基准工具栏上的“圆弧”按钮，在草绘界面中作一个弧，单击基准工具栏上的“完成”按钮，完成草绘操作，如图5-109所示。

4 选择菜单栏【插入】-【可变剖面扫描】命令，或单击基准工具栏上的“可变剖面扫描”按钮，系统弹出操控面板，在草绘界面中选取一条曲线，单击操控面板上的“草绘”按钮，进入草绘界面，如图5-110所示。

图5-109  草绘截面图

图5-110  选取草绘线
