第一章 CimatronE编程基础

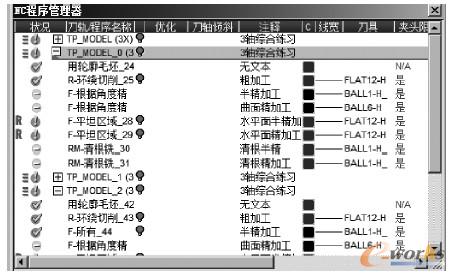

    程序管理器是由可折叠的包含刀路轨迹以及刀路轨迹下的程序信息的树组成, 程序管理器通过旗标和符号来显示刀具路径和程序的状态, 如图1-59 所示。在项目栏上单击右键可以定制管理器的列。

图1-59　程序管理器

1． 4． 1　状态旗标

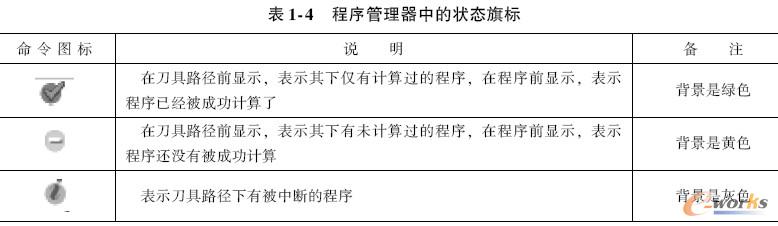

     程序管理器第一栏就是状态旗标所在的位置, 用来显示当前刀具路径或者程序的不同状态。常见的状态旗标见表1-4。


1． 4． 2　状态符号

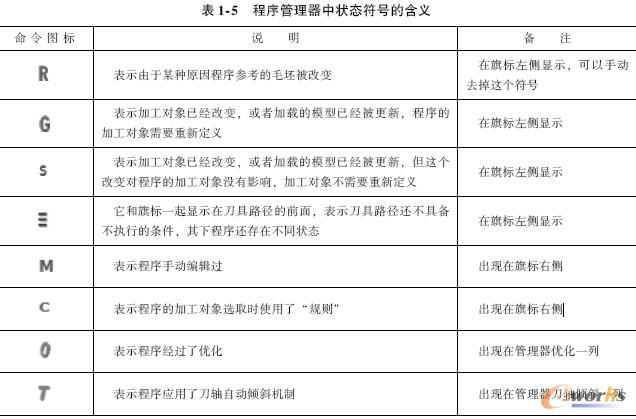

    除了上面的状态旗标, 状态符号有时候也会在管理器里进一步显示程序的状态, 状态符号根据情况可能出现在旗标的左侧, 也可能出现右侧, 也可能两边都有, 出现在左侧符号的颜色是红色, 右侧是绿色, 状态符号的含义见表1-5。


1． 4． 3　常见旗标和符号共存状态举例

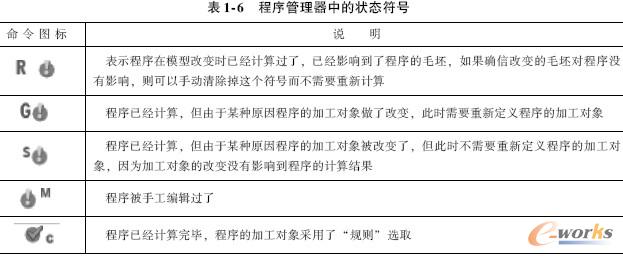

    表1-6 列举了在程序管理器上常见的旗标和符号共同存在的情形。

1． 4． 4　程序管理器的应用

    在程序管理器里编程者可以完成以下操作:图1-60　显示旗标含义

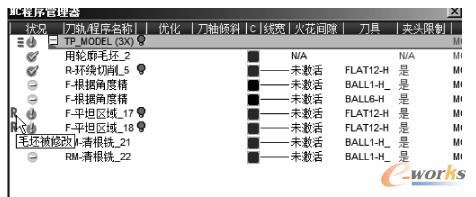

    1) 识别程序状态: 通过旗标或者符号查看程序的状态, 把光标移动到旗标上则可以显示旗标的含义, 如图1-60 所示显示“毛坯被修改”。

图1-60　显示旗标含义

    2) 查看刀路轨迹或者程序的名称: 在刀轨/ 程序一列显示了刀路轨迹和程序的名称, 双击刀路轨迹或者程序名称即可进入编辑界面。

     3) 更改程序注释: 单击程序注释一列则可以对注释进行编辑, 可以为多个程序同时编辑注释, 复杂的编程编辑注释必不可少。

    4) 隐藏和显示程序轨迹: 单击程序名右侧的灯泡, 则可以对程序轨迹显示和隐藏进行切换。

    5) 改变刀路轨迹的颜色: 在“C” 列单击代表程序颜色的方框, 选择合适的颜色以区别别的程序。

    6) 改变刀具轨迹的粗细: 单击颜色右侧的线宽, 则可以为程序轨迹选择合适的线宽。

    7) 改变火花间隙: 程序如果输入了火花间隙, 则可以在火花间隙一列双击进行修改。

    8) 修改程序使用的刀具: 在管理器刀具一列双击可以改变程序的刀具。

    9) 对程序进行复制和粘贴: 选择程序, 单击右键选择复制, 在合适位置单击右键选择粘贴, 再双击粘贴的程序可以进行进一步修改。

      10) 删除程序或者刀具路径: 选择刀具路径或者程序, 单击右键选择删除即可。管理器中快捷菜单的使用, 请参见1． 1 节。
