第六章 复合材料优化技术
第一节 复合材料建模技术
HyperWorks软件包含HyperMesh，RADIOSS，OptiStruct，HyperView等模块，分别用于复合材料的建模，求解，优化，后处理，是全球领先的复合材料CAE仿真解决方案。
HyperMesh 是目前世界上最著名的CAE前处理软件之一。它提供了无以伦比的建模功能和广泛的CAD和CAE软件接口。针对复合材料，HyperMesh提供了专业的复合材料前处理模块HyperLaminate，具有直观、便捷的用户界面（如图6-1所示），可以快速地对复合材料模型进行创建、检查和编辑，直观定义每一铺层的厚度、角度及材料属性（如纤维和基体），定义各种复合材料失效准则等。
图6-1 HyperLaminate图形界面

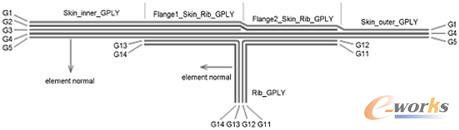

HyperMesh支持Ply+Stack的复合材料铺层定义方式，即定义出各种复合材料物理铺层的范围（用单元集表示），一个物理铺层对应一个Ply卡片，然后通过Stack卡片把各个Ply按次序层叠起来，形成完整的层合板。例如，复合材料T形长桁与蒙皮胶接结构可以通过如图6-2所示的方法来定义。
图6-2 Ply+Stack的建模方法

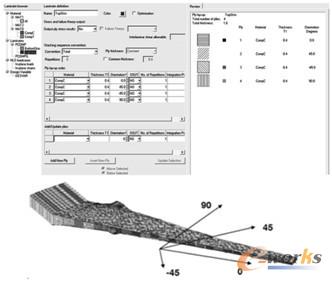

采用Ply＋Stack建模技术，可以方便地对复合材料层合板进行建模和编辑、三维显示和铺层方向显示等，如图6-3所示。
图6-3 复合材料层合板的三维显示
