第一章 NX综述

NX是CAD/CAM/CAE应用模块的集成套件，这些应用模块涵盖了从产品设计、加工、仿真到整个产品的生命周期开发过程。

1.2.1  建模

使用建模应用模块来创建和编辑部件几何体，通过在模型中添加特征来创建实体模型，如图1-1所示。

图1-1  建模应用模块

1.2.2  装配

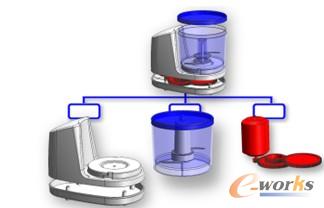

使用装配应用模块，通过向装配添加组件来创建产品的层次结构，如图1-2所示。

图1-2  装配应用模块

1.2.3  PMI（产品和加工信息）

使用PMI（产品和加工信息）应用模块，可为模型添加3D标注信息，如图1-3所示。

图1-3  PMI应用模块

1.2.4  制图

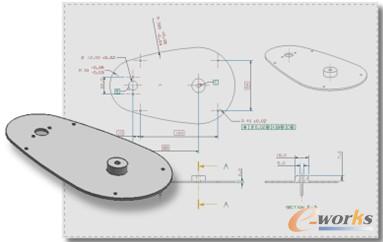

使用制图应用模块可创建最终设计的2D文档，如图1-4所示。

图1-4  制图应用模块

1.2.5  加工

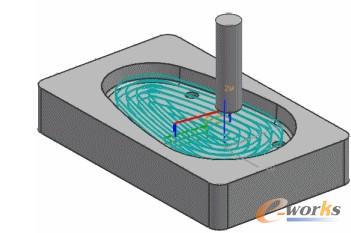

使用加工应用模块可创建 NC（数控）刀轨，如图1-5所示。

图1-5  加工应用模块

1.2.6  设计仿真

使用设计仿真应用模块，可计算有限元模型上的结构变形和应力，如图1-6所示，对某产品创建了有限元网格，施加了载荷，并且对模型求解，从而计算出应力和挠曲。

图1-6  设计仿真应用模块
