第六章 CNC机床加工基础知识与操作演练

第二节数控仿真应用

（3）修改/删除用户。

进入【用户管理】对话框，在右侧列表中选择一个用户，可在左侧修改相应内容，或单击“删除”按钮删除选中用户，单击保存按钮生效。或者可以同时选中多个用户，单击“删除”按钮删除多个用户。登录用户不能删除自己。

（4）批量添加用户。

批量添加用户通常用于批量添加学生用户，所添加的用户没有任何权限。选择菜单栏【系统管理】|【批量用户管理】命令，如图6-32所示，系统弹出【批量管理用户】对话框，如图6-33所示。

添加学生用户操作步骤如下：

1）输入起始数字和终止数字，以数字作为用户名和姓名。

2）选择初始密码与用户名相同，或使用统一密码。

3）填写单位。

4）单击“生存用户列表”按钮，生成姓名与用户名相同的从起始数字到终止数字用户。

5）单击“保存”按钮保存，再单击“退出”按钮退出。

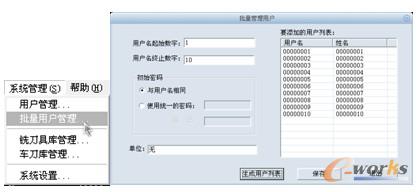

图6-32 选取批量用户管理菜单图6-33 【批量管理用户】对话框

5．系统设置及刀库管理

（1）系统设置。

选择菜单栏【系统管理】|【系统设置】命令，如图6-34所示，系统弹出【系统设置】对话框，如图6-35所示。该对话框提供了9张选项卡，享有【修改系统参数】权限的用户可以对系统设置进行修改，再分别单击“保存”和“退出”按钮。单击“应用”按钮，仅用于本次登录。

图6-34 选取系统设置菜单图6-35 【系统设置】对话框

下面介绍各个选项卡中的选项的含义。

1）【公共属性】选项卡，如图6-35所示。

零件和刀具随机偏移：每次放置零件、安装刀具时，在固定位置的基础上产生微小的随机偏移。通常考试时需这样设置。

自动记录操作结果（仅教师）：当以管理员身份登录时，关闭自动记录操作结果。

自动打开先前的操作结果（仅教师）：当以管理员身份登录时，自动打开上次登录操作的结果。

自动打开/保存数控系统参数：登录时自动打开上次退出时保存的数控系统参数。

可以使用计算机的键盘输入数据：选中该复选框后，下次登录可以使用计算机的键盘代替操作面板的键盘。

自动评分：考试结束后按照教师设置的评分标准自动得出考试成绩。

交卷之后弹出禁止继续操作对话框：交卷后弹出对话框，可以防止考生继续操作，输入管理员密码才能退出仿真系统。

允许导入程序：允许仿真时导入程序。

仿真系统总在最上面：仿真系统考试时，总是显示在屏幕的最前面。

保持回参考点标志灯：回零后，改变机床位置回参考点标识灯仍然亮起。

浏览：选择用户工作目录，或者直接输入。

2）【FANUC属性】选项卡，如图6-36所示。

默认的绝对坐标系原点（车床）：选中【卡盘底面中心】单选按钮，车床的原点以卡盘底面中心为原点；选中【回零参考点】单选按钮，以参考点为原点。

Power Mate 0：回参考点时，X方向的机床坐标必须大于-50，Z方向的机床坐标必须小于0。

没有小数点的数以千分之一毫米为单位：例如，输入100，生成0.100；输入100，生成 100.000。

3）【SIEMENS属性】选项卡，如图6-37所示。

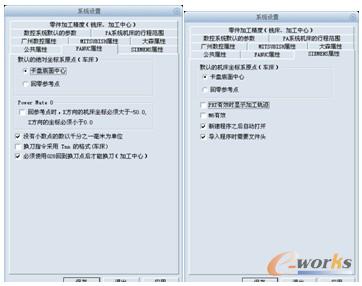

图6-36 【FANUC属性】选项卡图6-37 【SIEMENS属性】选项卡

PRT有效时显示加工轨迹：自动状态下，选择CRT屏幕的软键Machine，程序控制；选中程序测试（PRT），运行时显示加工轨迹。

M6有效：运行M6时才更换刀具。

4）【广州数控属性】选项卡，如图6-38所示。

没有小数点的数以千分之一毫米为单位：选中该复选框，则表示没有小数点的数以1.1%mm为单位。

5）【MITSUBISH属性】选项卡，如图6-39所示。

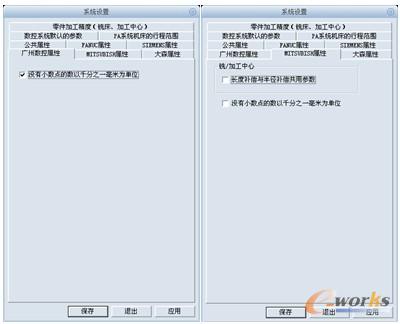

图6-38 【广州数控属性】选项卡图6-39 【MITSUBISH属性】选项卡

长度补偿和半径补偿共用参数：选中该复选框表示长度补偿和半径补偿共用参数。

没有小数点的数以千分之一毫米为单位：选中该复选框，则表示没有小数点的数以1.1%mm为单位。

6）【大森属性】选项卡

【大森属性】选项卡和【MITSUBISH属性】选项卡相同。

7）【数控系统默认的参数】选项卡，如图6-40所示。

数控系统使用默认的参数：选中该复选框后，以下设置才有效。

默认的坐标原点（G54）：以机床坐标系计算。

野火专家提示：公共属性页面的“自动打开先前的操作结果”以及“自动打开/保存数控系统参数”两个选项无效时，才能使用数控系统默认的参数。

8）【PA系统机床的行程范围】选项卡，如图6-41所示。

行程范围：在机床坐标系下机床移动的范围，车床、铣床、立式加工中心各有两种选择。

图6-40 【数控系统默认的参数】选项卡图6-41 【PA系统机床的行程范围】选项卡

9）【零件加工精度设置（铣床、加工中心）】选项卡，如图6-42所示。

鼠标拖动滑块，调节显示精度，但仅适用于铣床、加工中心的零件，当重新安装零件时生效。

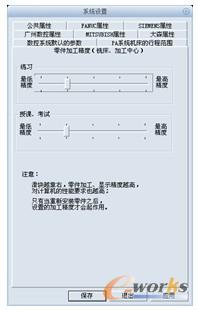

图6-42 【零件加工精度】选项卡

（2）刀具库管理（以铣刀为例）

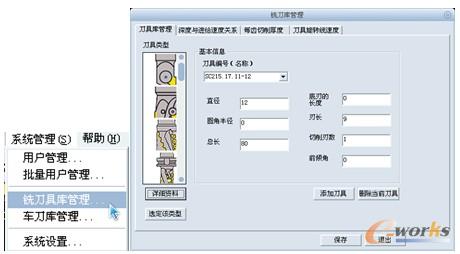

选择菜单栏【系统管理】|【铣刀具库管理】命令，如图6-43所示，系统弹出【铣刀库管理】对话框，如图6-44所示。享有【修改系统参数】权限的用户可以对刀库中的刀具进行更改、添加和删除。

图6-43 选取【铣刀具库管理】菜单命令图6-44 【铣刀库管理】对话框

单击【刀具编号（名称）】下拉列表，如图6-45所示。选择一把刀具，此刀具的信息将被显示，如图6-46所示。而在【深度与进给速度关系】、【每齿切削厚度】、【刀具旋转线速度】选项卡也会显示被选刀具的信息，如图6-47所示。

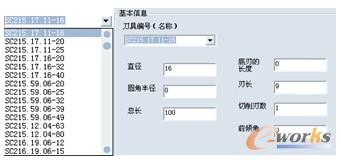

图6-45【刀具编号（名称）】下拉列表图6-46 刀具基本信息显示

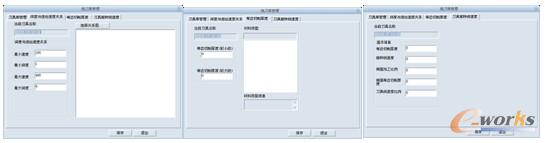

图6-47 显示刀具的相关信息

在【铣刀库管理】对话框中单击“添加刀具”按钮，可添加刀具，操作步骤如下：

（1）单击“添加刀具”按钮，【刀具编号（名称）】文本框中输入新的刀具编号（名称）。

（2）在【刀具类型】列表中根据图片选择类型，然后单击“选定该类型”按钮，选中刀具类型。

（3）在【基本信息】选项栏中输入刀具参数。

（4）单击“保存”按钮，添加刀具完成。

当需要删除刀具时，在【刀具编号（名称）】下拉列表中选择要删除的刀具，单击“删除当前刀具”按钮，便可完成刀具的删除。

在【刀具类型】列表中选择一种刀具类型，单击“详细资料”按钮，可查看刀具类型基本信息，如图6-48所示。

图6-48 刀具基本信息
