第一十零章 高级参数化建模技术

电子表格是UG NX混合建模方法的高级表达式编辑器，为UG NX与Excel之间提供了一个集成接口，用于以表格驱动的方式实现关联设计。
启动UG NX后，选择“工具”下拉菜单的“电子表格”命令可打开电子表格，此时电子表格中未包含模型参数。也可以在“表达式”对话框打开电子表格，利用电子表格编辑表达式。

10.2.1  电子表格的基本应用

1．表达式编辑电子表格
打开部件文件后进入建模应用模块，从“工具”下拉菜单选择“表达式”命令，在打开的“表达式”对话框单击“电子表格编辑”图标按钮 打开电子表格，如图10-9所示。

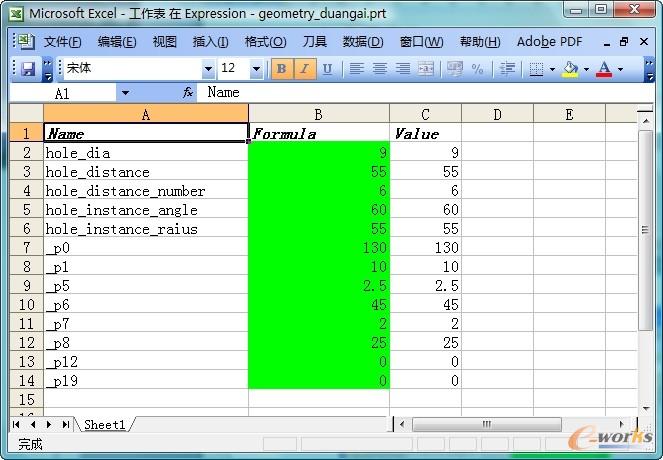

图10-9  表达式编辑电子表格

在电子表格中，包含 “Name”、“Formula”和“Value” 三列内容，“Name”列为表达式名称，若表达式为系统自动生成，则电子表格中在表达式名称前自动添加下画线，如图10-9所示。只有“Formula”列的内容可以修改，修改该列的值后，从Excel的“工具”下拉菜单选择“更新公式”命令，然后从“文件”下拉菜单选择“退出”命令返回UG NX，然后在“表达式”对话框单击“应用”按钮，则图形窗口中的模型根据在电子表格中修改的参数值进行更新。

2．建模电子表格
从“工具”下拉菜单选项“电子表格”命令也可打开电子表格，但表格中未含有表达式。与表达式编辑电子表格相比，建模电子表格可实现较多的功能，如提取和修改表达式、属性；利用目标搜索与分析方法求若干几何参数的最优解；利用部件族功能快速设计具有相同结构而不同尺寸的系列零件。
提示：
在打开电子表格后，无法对UG NX进行操作，只有关闭Excel后方可返回UG NX进行操作。

10.2.2  挡圈电子表格编辑范例

本范例通过利用电子表格编辑如图10-10所示的挡圈介绍建模电子表格的应用，具体操作步骤如下。

1．打开部件文件
选择“文件”下拉菜单的“打开”命令打开“打开”对话框，打开光盘文件“UGNXpart\ chapter10\geometry_dangquan.prt”，然后进入建模应用模块。

2．启动电子表格
从“工具”下拉菜单选择“电子表格”命令打开Excel，此时电子表格不包含任何内容。

3．抽取表达式
在Excel选择B2单元格，如图10-11所示，然后在Excel的“刀具”下拉菜单选择“抽取表达式”命令，则模型中的表达式被抽取到电子表格中，如图10-12所示。在Excel中将光标置于列名称“B”和“C”之间的分界线，等光标变为 后按住鼠标左键向右拖动，使B列的宽度能够容纳“Parameters”，如图10-13所示。双击C2单元格，输入字符串“Values”，如图10-13所示。

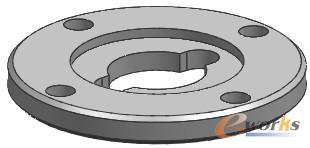

图10-10  挡圈

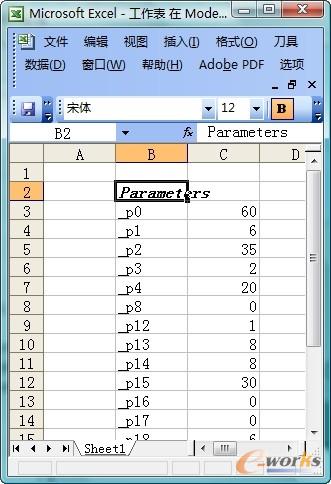

图10-11  选择表达式位置

图10-12  抽取表达式

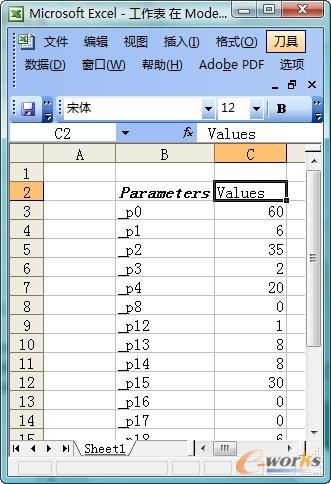

图10-13  编辑电子表格

4．利用电子表格编辑端盖
在Excel中双击单元格C17，修改单元格内的数值为22，即修改P25表达式的参数值为22，利用同样方法修改P26表达式的参数值为6，修改P27表达式的值为60。然后选择“刀具”下拉菜单的“更新NX部件”命令，则UG NX中的模型根据电子表格中修改的参数进行更新，修改后的模型如图10-14所示。

5．退出电子表格
选择“文件”下拉菜单的“退出”命令，在弹出的对话框中单击“确定”按钮退出Excel。

图10-14  更新部件
