第四章接水盒模具设计实例

第四节设计步骤

4.4.10 分割工件

1）单击“模具设计”工具栏上的“体积块分割”按钮，在弹出的如图4-25所示的“分割体积块”菜单管理器中单击“两个体积块/所有工件/完成”命令，打开“分割”对话框。

图4-24 “零件曲面检测”菜单管理器图4-25 “分割体积块”菜单管理器

2）在图形窗口中选取如图4-26所示的“MAIN”分型面，单击“选取”对话框中的“确定”按钮，返回“分割”对话框。

专家提示：用户可以设置模型显示方式为“无隐藏线”，这样可以准确地选取分型面。

3）单击该对话框底部的“确定”按钮，系统弹出“属性”对话框，并加亮显示分割生成的体积块。在“名称”文本框中输入体积块的名称“CORE”，并单击“着色”按钮，着色的体积块如图4-27所示。

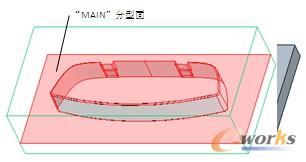

图4-26 选取分型面图4-27 着色“CORE”体积块

4）单击该对话框底部的“确定”按钮，系统又弹出“属性”对话框，并加亮显示分割生成的另一个体积块。在“名称”文本框中输入体积块的名称“CAVITY”，并单击“着色”按钮，着色的体积块如图4-28所示。单击对话框底部的“确定”按钮，完成分割工件操作。

4.4.11 创建模具元件

1）单击“模具设计”工具栏上的“型腔插入”按钮，打开“创建模具元件”对话框。单击8 按钮，选中所有模具体积块。

2）单击“高级”选项组前面的三角形符号，在弹出的“高级”选项组中单击

按钮，选中所有模具体积块，如图4-29所示。

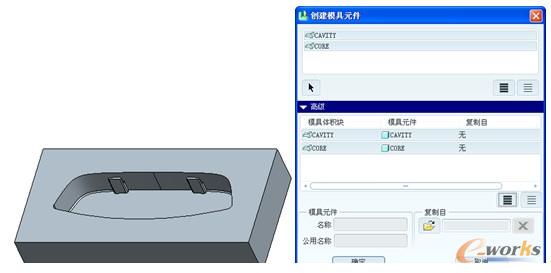

图4-28 着色的“CAVITY”体积块图4-29 “创建模具元件”对话框

3）单击“复制自”选项组中的

按钮，打开“选择模板”对话框。改变目录到“mmns_part_solid.prt”模板文件所在的目录（如“D:\ProgramFiles\proeWildfire 5.0\templates”）。

4）在“文件”列表中选中“mmns_part_solid.prt”模板文件，单击对话框底部的“打开”按钮，返回“创建模具元件”对话框。此时，系统会将“mmns_part_solid.prt”模板文件指定给模具元件。

5）单击该对话框底部的“确定”按钮，此时，系统会自动将模具体积块抽取为模具元件，并退出对话框。

专家提示：在抽取模具体积块时，如果不将模板文件指定给模具元件，则将来对模具元件修改时，就没有任何基准平面、坐标系等可供使用。

4.4.12 创建铸件

1）单击“模具”菜单中的“制模”命令，系统弹出如图4-30所示的“铸模”菜单管理器。单击菜单管理器中的“创建”命令，在消息区中的文本框中输入铸件名称“molding”，并单击右侧的

按钮。

2）接受铸件默认的公用名称“molding”，并单击消息区右侧的

按钮，完成创建铸件操作。

4.4.13 仿真开模

1．定义开模步骤

（1）移动“CAVITY”元件

1）单击“模具遮蔽对话框”工具栏上的“遮蔽/取消遮蔽”按钮，打开“遮蔽–取消遮蔽”对话框。按住〈Ctrl〉键，并在“可见元件”列表中选中“EX4_REF”和“EX4_WRK”元件，如图4-31所示。单击“遮蔽”按钮，将其遮蔽。

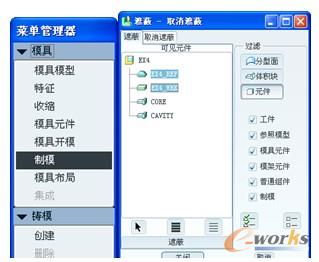

图4-30 “制模”菜单管理器图4-31 遮蔽模具元件

2）单击“过滤”选项组中的“分型面”按钮，切换到“分型面”过滤类型。单击11 按钮，选中“MAIN”分型面，如图4-32所示，然后单击“遮蔽”按钮，将其遮蔽。单击对话框底部的“关闭”按钮，退出对话框。

专家提示：用户还可以将基准平面、基准轴、基准点、坐标系隐藏，使窗口显示得更加清楚。

3）单击“模具设计”工具栏上的“模具开模”按钮，系统弹出如图4-33所示的“模具开模”菜单管理器。单击菜单中的“定义间距”→“定义移动”命令。此时，系统要求用户选取要移动的模具元件。

4）在图形窗口中选取如图4-34所示的“CAVITY”元件，并单击“选取”对话框中的“确定”按钮。此时，系统将再次弹出“选取”对话框，要求用户选取一条直边、轴或面来定义模具元件移动的方向。

5）在图形窗口中选取如图4-34所示的面，此时在图形窗口中会出现一个红色箭头，表示移动的方向。

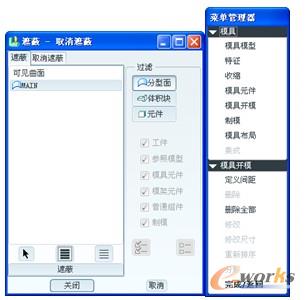

图4-32 遮蔽分型面图4-33 “模具开模”菜单管理器

6）在消息区中的文本框中输入数值“150”，单击右侧的

按钮，返回“定义间距”菜单。

7）单击“定义间距”菜单中的“完成”命令，返回“模具开模”菜单管理器。此时，“CAVITY”元件将向上移动。

图4-34 移动“CAVITY”元件

（2）移动“MOLDING”元件

1）单击“模具开模”菜单管理器中的“定义间距”→“定义移动”命令，在图形窗口中选取如图4-35所示的“MOLDING”元件，并单击“选取”对话框中的“确定”按钮。

2）在图形窗口中选取如图4-35所示的面，在消息区中的文本框中输入数值“45”，然后单击右侧的10 按钮，返回“定义间距”菜单。

3）单击“定义间距”菜单中的“完成”命令，返回“模具开模”菜单管理器。此时，“MOLDING”元件将向上移动。

2．打开模具

1）单击“模具开模”菜单管理器中的“分解”命令，系统弹出如图 4-36 所示的“逐步”菜单管理器。此时，所有的模具元件将回到移动前的位置。

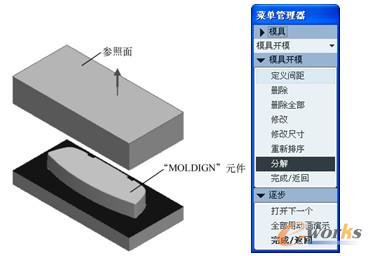

图4-35 移动“MOLDING”元件图4-36 “逐步”菜单管理器

2）单击“逐步”菜单管理器中的“打开下一个”命令，系统将打开定模，如图4-37所示。

3）再次单击“逐步”菜单管理器中的“打开下一个”命令，系统将打开铸件，如图4-38所示。

图4-37 打开定模图4-38 打开铸件

4）单击“模具开模”菜单管理器中的“完成/返回”命令，返回“模具”菜单。此时，所有的模具元件又将回到移动前的位置。

4.4.14 保存模具文件

1）单击“文件”工具栏上的“保存”按钮，打开“保存对象”对话框。单击对话框底部的“确定”按钮，保存模具文件。

专家提示：如果用户是第一次保存模具文件，由于此时系统默认的目录是“mmns_part_ solid.prt”模板文件所在的目录（如“D:\ProgramFiles\proeWildfire 5.0\templates”），所以必须单击“公用文件夹”列表中的“工作目录”按钮，返回到当前工作目录中。这样才能将模具文件保存在正确的位置。

2）单击主菜单中的“文件”→“拭除”→“当前”命令，打开“拭除”对话框。单击

按钮，选中所有文件，如图4-39所示。单击对话框底部的“确定”按钮，关闭当前文件，并将其从内存中拭除。

图4-39 “拭除”对话框
