第七章箱盖模具设计实例

第四节设计步骤

上一节返回目录下一节

（4）合并曲面

1）按住〈Ctrl〉键，并在模型树中选中“复制1”特征，单击“编辑特征”工具栏上的“合并”按钮，打开“合并”操控面板，如图7-29所示。单击对话栏中的“参照”按钮，打开“参照”上滑面板。

图7-29 “合并”操控面板

2）在该上滑面板的“面组”收集器中选中“面组：F7（MAIN）”，单击

按钮，使“面组：F7（MAIN）”位于收集器顶部，成为主面组，如图7-30所示。

3）单击对话栏中的

按钮，改变第二个面组要包括在合并曲面中的部分。单击操控面板右侧的 11 按钮，完成合并曲面操作。

4）单击主菜单中的“视图”→“可见性”→“着色”命令，着色的分型面如图7-31所示。单击右侧“继续体积块选取”菜单中的“完成/返回”命令，完成着色曲面操作。

（5）延伸曲面

第一次延伸操作

1）在模型树中用鼠标右键单击“EX7_WRK.PRT”工件，并在弹出的快捷菜单中选择“取消遮蔽”命令，将其显示出来。

“参照”上滑面板

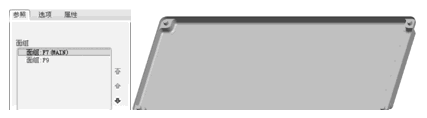

图7-30 “参照”上滑面板图7-31 着色的曲面

2）在图形窗口中选取如图7-32所示的圆弧边1，单击主菜单中的“编辑”→“延伸”命令，打开“延伸”操控面板，如图7-33所示。

3）单击对话栏中的“参照”按钮，并在弹出的上滑面板单击“细节”按钮，打开“链”对话框。按住〈Ctrl〉键，并在图形窗口中选取如图7-32所示的直边和圆弧边2。此时，系统会在“参照”收集中显示选取的参照边。

选取延伸边

图7-32 选取延伸边

图7-33 “延伸”操控面板

4）单击该对话框底部的“确定”按钮，返回“延伸”操控面板。单击

按钮，选中“延伸到平面”选项。在图形窗口中选取如图7-34所示工件的侧面为延伸参照平面，单击操控面板右侧的

按钮，完成第一次延伸曲面操作。

选取延伸参照平面

图7-34 选取延伸参照平面

第二次延伸操作

1）旋转参照零件至如图7-35所示的位置，并在图形窗口中选取如图7-35所示的直边，单击主菜单中的“编辑”→“延伸”命令，打开“延伸”操控面板。

2）单击对话栏中的“参照”按钮，并在弹出的上滑面板单击“细节”按钮，打开“链”对话框。选中“基于规则”单选按钮，并在弹出的“规则”选项组中选中“部分环”单选按钮，如图7-36所示。

3）在图形窗口中选取如图7-35所示的圆弧边为范围参照边，单击“范围”选项组中的“反向”按钮。此时，系统自动将直边和圆弧边之间所有的边全部选中。单击对话框底部的“确定”按钮，返回“延伸”操控面板。

4）单击该对话框底部的“确定”按钮，返回“延伸”操控面板。单击

按钮，选中“延伸到平面”选项。在图形窗口中选取图7-37所示工件的侧面为延伸参照平面，单击操控面板右侧的

按钮，完成第二次延伸曲面操作。

第三次延伸操作

1）旋转参照零件至如图7-38所示的位置，并在图形窗口中选取如图7-38所示的直边，然后单击主菜单中的“编辑”→“延伸”命令，打开“延伸”操控面板。

选取延伸边和范围参照边

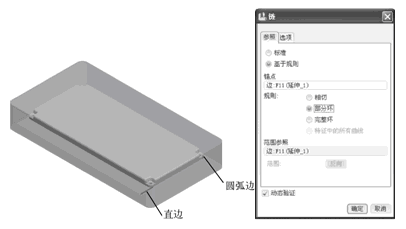

图7-35 选取延伸边和范围参照边图7-36 “链”对话框

选取延伸参照平面

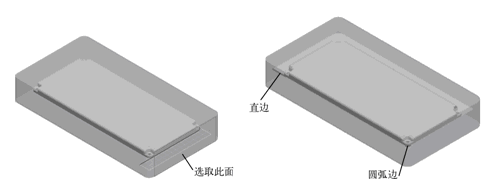

图7-37 选取延伸参照平面图7-38 选取延伸边和范围参照边

2）单击对话栏中的“参照”按钮，并在弹出的上滑面板单击“细节”按钮，打开“链”对话框。选中“基于规则”单选按钮，并在弹出的“规则”选项组中选中“部分环”单选按钮。

3）在图形窗口中选取如图7-38所示的圆弧边为范围参照边，单击“范围”选项组中的“反向”按钮。此时，系统自动将直边和圆弧边之间所有的边全部选中。单击对话框底部的“确定”按钮，返回“延伸”操控面板。

4）单击该对话框底部的“确定”按钮，返回“延伸”操控面板。单击

按钮，选中“延伸到平面”选项。在图形窗口中选取如图7-39所示工件的侧面为延伸参照平面，单击操控面板右侧的

按钮，完成第三次延伸曲面操作。

第四次延伸操作

1）在图形窗口中选取如图7-40所示的直边1，然后单击主菜单中的“编辑”→“延伸”命令，打开“延伸”操控面板。

2）单击对话栏中的“参照”按钮，并在弹出的上滑面板单击“细节”按钮，打开“链”对话框。选中“基于规则”单选按钮，此时，系统自动将如图7-40所示的直边2和直边3选中。单击对话框底部“确定”按钮，返回“延伸”操控面板。

选取延伸参照平面

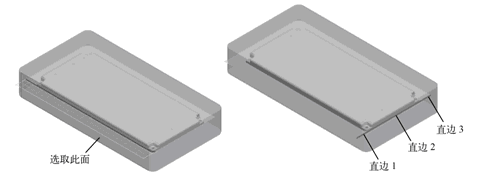

图7-39 选取延伸参照平面图7-40 选取延伸边

3）单击对话栏中的

按钮，选中“延伸到平面”选项，并在图形窗口中选取如图7-41所示工件的侧面为延伸参照平面。然后单击操控面板右侧的

按钮，完成第四次延伸曲面操作。

4）单击主菜单中的“视图”→“可见性”→“着色”命令，着色的分型面如图7-42所示。单击右侧“继续体积块选取”菜单中的“完成/返回”命令，完成着色曲面操作。

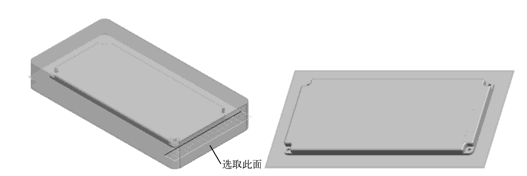

选取延伸参照平面

图7-41 选取延伸参照平面图7-42 着色的分型面

（6）修剪曲面

1）单击“基础特征”工具栏上的“拉伸”按钮，打开“拉伸”操控面板。单击对话栏中的“放置”按钮，并在弹出的“放置”上滑面板中单击“定义”按钮，打开“草绘”对话框。

2）在图形窗口中选取“MAIN_PARTING_PLN”基准平面为草绘平面，系统将自动选取“MOLD_RIGHT”基准平面为“右”参照平面。单击对话框底部的“草绘”按钮，进入草绘模式。

3）单击“草绘器工具”工具栏上的“线”按钮右侧的

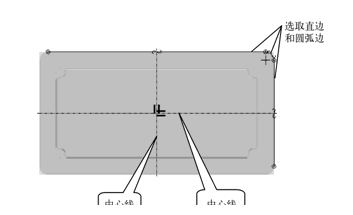

按钮，并在弹出的工具栏中单击“中心线”按钮。分别绘制两条与“MOLD_RIGHT”基准平面和“MOLD_ FRONT”基准平面重合的中心线，如图7-43所示。

4）单击“草绘器工具”工具栏上的“使用”按钮，系统弹出“类型”对话框。在图形窗口中选取如图7-43所示的工件外形的两条直边和圆弧边，单击对话框底部的“关闭”按钮，退出对话框。

绘制中心线选取边

图7-43 绘制中心线选取边

5）单击“草绘器工具”工具栏上的“删除段”按钮右侧的

按钮，并在弹出的工具栏中单击“拐角”按钮。在图形窗口单击如图7-43所示的两条直边，使它们相交，如图7-44所示。

6）单击“草绘器工具”工具栏上的“拐角”按钮右侧的

按钮，并在弹出的工具栏中单击“删除段”，删除如图7-44所示的线段1和线段2的多余部分。

7）在图形窗口选取刚创建的图形，此时被选中的曲面呈红色。单击“草绘器工具”工具栏上的“镜像”按钮，然后单击与“MOLD_FRONT”基准平面重合的中心线。此时，绘制的二维截面如图7-45所示。

专家提示：用户可以使用框选的方法来快速选取创建的图形。

8）在图形窗口选取如图7-45所示中所创建的图形，此时被选中的曲面呈红色。单击“草绘器工具”工具栏上的“镜像”按钮，然后单击与“MOLD_RIGHT”基准平面重合的中心线。此时，绘制的二维截面如图7-46所示。

9）单击“草绘器工具”工具栏上的“完成”按钮，完成草绘操作，返回“拉伸”操控面板。单击对话栏中的

按钮，选中“切口”选项。

编辑二维截面

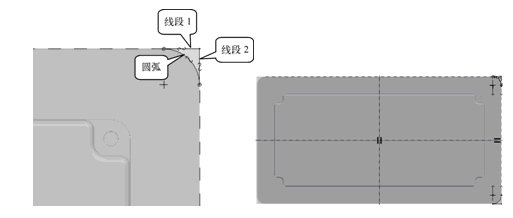

图7-44 编辑二维截面图7-45 镜像结果

10）在对话栏中选择深度类型为“穿透”，单击“深度”文本框右侧的

按钮，改变切除方向。单击操控面板右侧的

按钮，完成切除操作。

（7）着色分型面

1）单击主菜单中的“视图”→“可见性”→“着色”命令，着色的分型面如图7-47所示。

绘制的二维截面

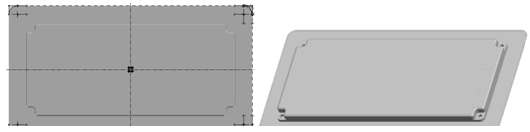

图7-46 绘制的二维截面图7-47 着色的曲面

2）单击“MFG 体积块”工具栏上的“确定”按钮，完成分型面的创建操作。此时，系统将返回模具设计模块主界面。

7.4.8 创建模具体积块

1．第一次使用拉伸工具创建模具体积块

1）在模型树中用鼠标右键单击“复制1”特征，并在弹出的快捷菜单中选择“遮蔽”命令，将主分型面遮蔽。

2）单击“模具设计”工具栏上的“模具体积块”按钮，进入模具体积块设计界面。

3）单击“MFG 体积块”工具栏上的“属型”按钮，打开“属性”对话框。在“名称”文本框中输入分型面的名称“CAVITY_INSERT”，如图7-48所示。单击对话框底部的“确定”按钮，退出对话框。

4）单击“基础特征”工具栏上的“拉伸”按钮，打开“拉伸”操控面板。单击对话栏中的“放置”按钮，并在弹出的“放置”上滑面板中单击“定义”按钮，打开“草绘”对话框。

5）在图形窗口中选取如图7-49所示工件的顶面为草绘平面，“MOLD_RIGHT”基准平面为“左”参照平面。单击对话框底部的“草绘”按钮，进入草绘模式。

“属性”对话框

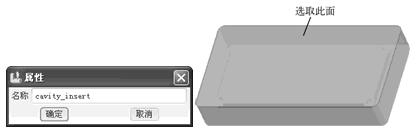

图7-48 “属性”对话框图7-49 选取草绘平面

6）单击“草绘器工具”工具栏上的“使用”按钮，系统弹出“类型”对话框。在图形窗口中选取如图7-50所示4个孔的边线，单击对话框底部的“关闭”按钮，退出对话框。

7）单击“草绘器工具”工具栏上的“完成”按钮，完成草绘操作，返回“拉伸”操控面板。选择深度类型为“到选定的”，并在图形窗口中选取如图7-51所示的面为深度参照面。单击操控面板右侧的24 按钮，完成创建拉伸模具体积块操作。

绘制的二维截面

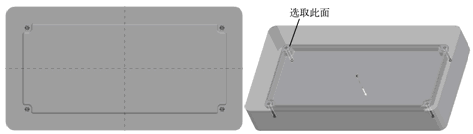

图7-50 绘制的二维截面图7-51 选取深度参照平面

2．第二次使用拉伸工具创建模具体积块

1）单击“基础特征”工具栏上的“拉伸”按钮，打开“拉伸”操控面板。单击对话栏中的“放置”按钮，并在弹出的“放置”上滑面板中单击“定义”按钮，打开“草绘”对话框。

2）单击“草绘平面”选项组中的“使用先前的”按钮，系统将自动使用上一个特征的草绘平面，并进入草绘模式。

3）单击“草绘器工具”工具栏上的“圆心和点”按钮右侧的

按钮，并在弹出的工具栏中单击“同心”按钮，绘制图7-52所示的同心圆。

4）单击“草绘器工具”工具栏上的“完成”按钮，完成草绘操作，返回“拉伸”操控面板。在“深度”文本框中输入深度值“5”，并按〈Enter〉键确认。单击“深度”文本框右侧的

按钮，改变拉伸方向。

3．修剪模具体积块

1）单击主菜单中的“编辑”→“修剪”→“参照零件切除”命令，系统将自动从模具体积块中切除参照零件几何。

2）单击主菜单中的“视图”→“可见性”→“着色”命令，着色的模具体积块如图7-53所示。

图7-52 绘制同心圆图7-53 着色的模具体积块

3）单击“MFG 体积块”工具栏上的“确定”按钮，完成模具体积块的创建操作。此时，系统将返回模具设计模块主界面。
