第六章 UG NX快速修复破面及拆分电极实例精讲

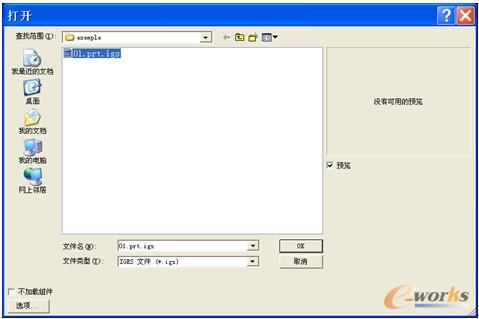

2 选择光盘中的example\cha06文件夹，【文件类型】下拉列表框中选择IGES文件（*.igs）类型，如图6-7所示。然后选择01.prt.igs文件，单击“确定”按钮系统会运算一段时间，打开的最终结果如图6-8所示。

图6-7 选择文件类型

图6-8 打开结果

6.3.2检查几何体

在打开带有破面的文件后，很难判断破面的位置，此时需要进行【检查几何体】操作来判断破面的位置和类型，操作步骤如下：

操作步骤

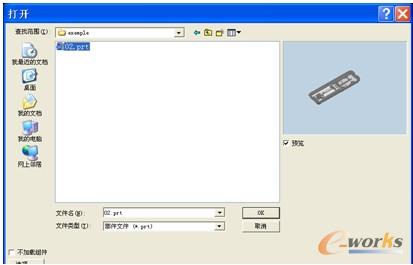

1 选择【文件】-【打开】命令，或单击工具栏中的“打开”按钮，系统将弹出【打开】对话框，选择光盘中的example\cha06文件夹，选择02.prt文件，单击“确定”按钮系统会运算一段时间后打开文件，如图6-9所示。

图6-9 打开文件

2 选择【分析】-【检查几何体】命令，系统弹出【检查几何体】对话框，如图6-10所示。

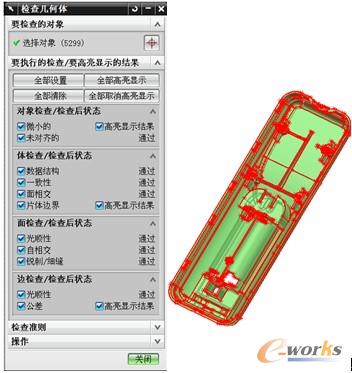

3 在绘图区框选所有曲面，然后在【操作】复选框中单击“检查几何体”按钮，系统开始计算，计算结果如图6-11所示。在图6-11中可以看到有3个高亮显示结果选项未通过，其余选项都通过。

图6-10 【检查几何体】对话框

图6-11 【检查几何体】计算结果

4 在【检查几何体】对话框中分别勾选【微小的】、【片体边界】和【公差】后的【高亮显示结果】选项，此时在绘图区会显示多个地方有红色点，单击“关闭”按钮退出【检查几何体】操作。
