第八章 UG NX平面加工实例精讲

3．创建切削边界

操作步骤

1 在【创建几何体】-【类型】下拉列表中选择【mill_planar】选项；在【几何体子类型】复选框中单击“几何体”按钮；在【几何体】下拉列表中选择【WORKPIECE】；在【名称】文本框中输入MILL_BND，接着单击“确定”按钮，如图8-19所示。

2 此时系统弹出【铣削边界】对话框，如图8-20所示，在【指定部件边界】选项处单击“部件边界”按钮，系统弹出【部件边界】对话框，在【部件边界】对话框中单击“底面”按钮，然后在绘图区选取顶面和所有底平面，单击“确定”按钮完成零件边界操作，如图8-21所示。

3 在【铣削边界】对话框中的【指定毛坯边界】选项处单击“毛坯边界”按钮，系统弹出【毛坯边界】对话框，单击“顶面”按钮，然后选取工件顶面为毛坯边界，单击“确定”按钮完成毛坯边界操作，如图8-22所示。

图8-19 【创建几何体】对话框

图8-20 【铣削边界】对话框

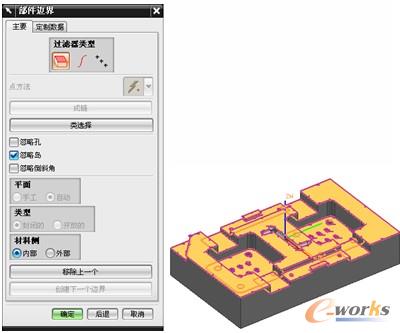

图8-21 【部件边界】对话框

4 在【铣削边界】对话框中的【指定底面】选项处单击“平面构造器”按钮，系统弹出【平面构造器】对话框，在绘图区选择底平面作为最低下限平面，单击“确定”按钮完成底平面操作，再单击“确定”按钮完成切削边界的操作，如图8-23所示。

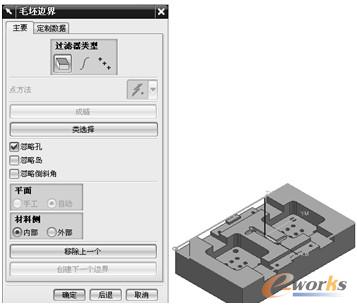

图8-22 【毛坯边界】对话框

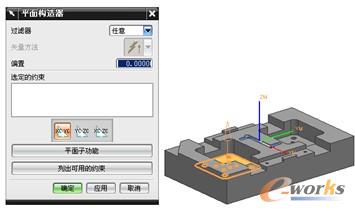

图8-23 【平面构造器】对话框

4.创建方法

操作步骤

1 在【加工创建】工具栏中单击“创建方法”按钮，系统弹出【创建方法】对话框；在【类型】下拉列表中选择【mill_planar】选项；在【方法】下拉列表中选择METHOD选项；在【名称】文本框中输入MILL_R，接着单击“应用”按钮，如图8-24所示。

2 系统弹出【铣削方法】对话框，在【部件余量】文本框输入0.5000，其余参数按系统默认，单击“确定”按钮完成切削方法操作，如图8-25所示。

3 利用同样的方法，创建MILL_M（中加工）、MILL_F（精加工），其中中加工的部件余量为0.3；精加工部件余量为0。

图8-24 【创建方法】对话框

图8-25【铣削方法】对话框
