第五章 暖通系统

    配置风管选项可以为定义风管系统提供信息。举个例子，确保风管系统连接正确；控制风管系统中心线显示方式；创建立面来放置风管系统；确保当图形里放置零件时，选项里设置了可用性从而使零件目录被正确使用。



    5.3.1  配置MEP选项

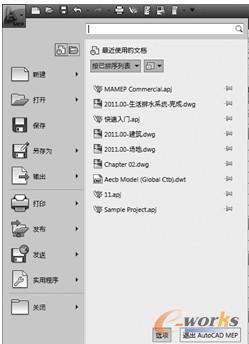

    从“应用程序”菜单里选择“选项”（见图5-2）。

图5-2  在“应用程序”菜单里选择“选项”



    “选项”对话框会遍及本书通篇。对话框顶部是多种选项卡。前几个选项卡（从左边开始）是基于AutoCAD的。包含AutoCAD Architecture（AMEP在此基础上开发）设置的选项卡出现在最右边。这些选项卡的名字都包含前缀“AEC”。在AutoCAD和AEC选项卡之间的是名字前缀带“MEP”的四个选项卡。它们对AMEP做了唯一的设置。用对话框右上角的滚动按钮可以在所有选项卡之间滚动。



    看图5-3，注意对话框上侧的AutoCAD图形图标和“选项”对话框里一些项目旁边的图标。这个图标表明这个设置仅会在当前图形里被保存。当在后面的MEP选项卡里探索和设置时，会发现在“MEP布局规则”、“MEP显示控制”和“MEP标高”选项卡里的所有设置旁边都有这个图标。这意味着大多数MEP专项设置都被保存在图形文件里，必须用样板图形文件来管理这些设置。如果团队里的成员在开始项目时用错了样板文件，则必须重新设置正确的MEP选项。这是本章前几个主题的主要目的。



    5.3.2  MEP布局规则



    滚动选择“MEP布局规则”选项卡。

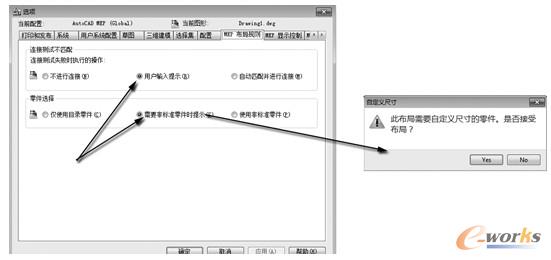

    “连接测试不匹配”设置是针对互相连接的对象。默认设置是“用户输入提示”，所以可以保留这个设置。在“零件选择”区域，默认设置是“需要非标准零件时提示”。这里有几种选择。为了限制使用目录以外的零件，可以选择“仅使用目录零件”。如果允许使用非标准零件，但是需要AMEP的提醒，则可以选择“需要非标准零件时提示”。如果当AEMP放置非标准零件，需要风管系统布局继续进行，可以选择“使用非标准零件”。这两个默认设置都是被推荐使用的，并且应该已经在样板中这样配置了。最好再检查一下样板文件（见图5-3）。

图5-3  确保“MEP布局规则”设置正确



    5.3.3  MEP显示控制



    现在开始讲述下一个选项卡“MEP显示控制”。这个选项卡用来设置隐藏线（“显示交叉对象”）如何为上下交叉的AMEP对象显示，同时这也是显示风管系统中心线的第一个步骤。显示风管中心线的最后一步将在“图层管理器”里通过解冻风管的中心线图层完成。如果在这里没有设置显示风管中心线，中心线将不会在图形里显示，即使相关的“风管样式”图层已被解冻。



    在这个选项卡的上部是“显示交叉对象”设置。这已经在第2章中讨论过。若要更好地理解交叉对象的显示，请参照第2章中的“理解隐藏线”主题。这里就用第2章推荐的设置。



    1）启用“将注释比例应用于间隙”设置并设置“间隙图纸宽度”为1.5875。



    改变这一设置能使得间隙宽度可以随图形比例而调整。为确保整个项目一致性，在所有样板文件中都要做如此设置，包括图样样板文件。



    其他设置保持默认选项。



    大多数默认设置都是合适的。这里只做一个调整。

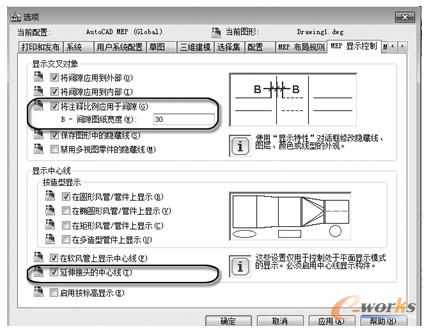

    2）勾选“延伸接头的中心线”（见图5-4）。



    这个设置将延长风管接头的中心线到主风管的中心线，这仅仅在需要显示风管中心线的情况下设置。如果不想显示某个造型风管的中心线，则只需要在“显示中心线”区域里对应风管造型旁边取消勾选。对应左侧的选择，右侧的显示图会动态更新显示那些造型的风管。

图5-4  应用“MEP显示控制”作为设置显示风管中心线的第一步



    最后，为更好地理解“启用按标高显示”选项框，请参照第2章里“编辑显示属性”主题。



    5.3.4  MEP标高



    “MEP标高”选项卡可以创建带名称的标高。当布局风管系统时，可以利用带名称的标高来代替人工输入标高值。标高可以是最初的标高或最终的标高。



    举个例子，在项目早期，可能需要设置天花板最初标高为“建筑完成面标高2.6m”。这意味着现在放置的天花板散流器将来可能因为最终标高变化而需要被修改。当项目变得越来越清晰时，天花板最终高度可能在2.7m。可以返回“选项”对话框里的“MEP标高”选项卡并且相应地调整天花板标高。然后这个标高就会重新赋予所有的天花板散流器，它们将根据新标高自动调整。通过下面的练习，就可以理解怎样运用建筑师放置的天花板格栅来自动设置天花板设备标高。



    1）在“MEP标高”选项卡左下角单击“定义系统标高”图标来创建一个新标高。

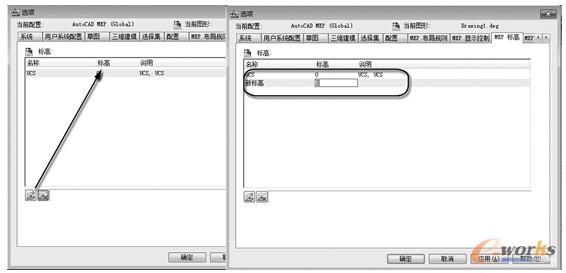

    单击这个按钮后，出现“新标高”，标高为0（见图5-5）。

图5-5  创建唯一的标高可以给系统和相关联的物体定位



    2）直接在名字上单击进行编辑，输入天花板。



    3）同样的操作来编辑高度，输入2600（此处单位为mm）。

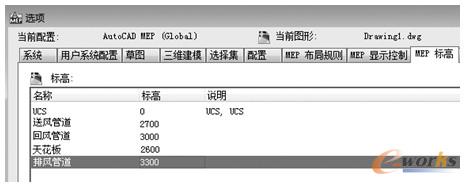

    4）继续添加标高，把在项目里会用到的所有标高都定义好（见图5-6）。

图5-6  创建不同的标高名称和标高值



    尽管这只是在样本文件里创建普通的标高名称和设置初始标高，但是在项目的任何时候都可以及时地编辑它们。当项目更清晰时，可以调整现有的标高，这仅需要通过选择标高名称，并输入新的标高值来实现。创建初始标高可以预定义各个系统里风管中心线或者底部标高。这不限制每个系统里相关联的风管最大标高值。



    提示：可以通过标高名称或标高值来排序项目标高。只需单击名字列或标高列的表头。



    5.3.5  MEP目录



    探索和核实了“选项”对话框里一些设置后，现在可以快速看一下“MEP目录”来确保这里面一切是合乎程序的。在这个选项卡顶端列了一些软件自带的AMEP目录。一个目录储存了一些AMEP里可用的多视图零件（内容）。这里可以把公司已经创建的或将要创建的包含内容的目录合并进来。这样做可以确保在图形里这些内容是可选择的和可放置的。



    要更好地理解目录和内容的创建，请参照第9章和第10章。这个选项卡里下面的部分是设置基于样式内容的路径。每一条都可以根据需要被编辑。若要学习更多的基于样式内容的知识，请参照第8章。



    完成了探索和修改“选项”对话框里的设置后，可以退出这个对话框了。在这个练习里，没有探索任何一个非MEP选项卡，用户可以自己探索。



    单击“确定”按钮来关掉“选项”对话框，返回图形窗口。



    这样就结束了“选项”里的工作。其实还有许多其他的设置可以去探索。如果希望在这里保存成果，则可以从“应用程序”菜单里选择“另存为”→“AutoCAD图形”，赋予文件一个临时的名字（可以是公司名，因为现在正在创建符合公司规范的样板文件）和路径。当完成以下所有设置后，把图形保存成一个样本文件。



    提示：当修改AMEP里任何一个软件自带的部件时，强烈建议把修改后的条目另存为一个文件名称不同的条目。
