第二章模具设计高级知识

第二节其他分模方法

2）在该对话框中的“文件”列表中，系统会自动选中“ex2_5.prt”文件。单击对话框底部的“打开”按钮，打开“放置”对话框，如图2-77所示。

3）接受该对话框中默认的设置，单击对话框底部的“确定”按钮，返回“复制几何”操控面板。单击“发布几何”按钮，取消选中“发布几何”选项。此时，系统会打开一个窗口用来显示参照零件。

4）在打开的窗口中旋转模型至图2-78中的位置，选取任意一个内表面为种子面，如图2-78所示。此时被选中的表面呈红色。

5）按住〈Shift〉键，并在打开的窗口中选取如图2-79所示的平面和两个孔的内表面为边界面。松开〈Shift〉键，完成种子和边界曲面集的定义。

6）单击对话栏中的“选项”按钮，并在弹出的“选项”上滑面板中选中“排除曲面并填充孔”单选按钮。此时，系统将自动激活“填充孔/曲面”收集器。

7）按住〈Ctrl〉键，并在打开的窗口中选取如图2-80所示的两处平面，此时，系统自动将所选平面中的两处破孔封闭。单击操控面板右侧的“勾选”按钮，完成复制几何操作。此时，复制的曲面如图2-81所示。

图2-77 “放置”对话框

图2-78 选取种子面

图2-79 选取边界面

图2-80 选取面

创建拉伸曲面

1）单击“基础特征”工具栏上的“拉伸”按钮，打开“拉伸”操控面板。单击对话栏中的“放置”按钮，并在弹出的“放置”上滑面板中单击“定义”按钮，打开“草绘”对话框。

2）在图形窗口中选取“TOP”基准平面为草绘平面，系统将自动选取“RIGHT”基准平面为“右”参照平面。单击对话框底部的“草绘”按钮，进入草绘模式。

3）单击“草绘器工具”工具栏上的“矩形”按钮，绘制一个矩形，并标注如图2-82所示的尺寸。单击“草绘器工具”工具栏上的“完成”按钮，完成草绘操作，返回“拉伸”操控面板。

图2-81 复制的曲面

图2-82 绘制的二维截面

4）单击对话栏中的“曲面”按钮，选中“曲面”选项。在“深度”文本框中输入深度值“20”，并按〈Enter〉键确认。单击“深度”文本框右侧的“方向”按钮，改变拉伸方向。

5）单击对话栏中的“选项”按钮，并在弹出的“选项”上滑面板中选中“封闭端”复选框，如图2-83所示。单击操控面板右侧的“勾选”按钮，完成创建拉伸曲面操作。此时，在模型树中，系统会自动选中“拉伸1”特征。

合并曲面

1）按住〈Ctrl〉键，并在模型树中选中“外部复制几何标识39”特征。单击“编辑特征”工具栏上的“合并”按钮，打开“合并”操控面板。

2）接受该操控面板中默认的设置，单击操控面板右侧的“勾选”按钮，完成合并曲面操作。此时，在模型树中系统会自动选中“合并1”特征。

专家提示：在零件设计模块中合并曲面时，可以不将第一个曲面特征作为主面组。

生成实体

1）单击主菜单中的“编辑”→“实体化”命令，打开“实体化”操控面板。接受操控面板中默认的设置，单击操控面板右侧的“勾选”按钮，完成实体化操作。此时，创建的动模如图2-84所示。

图2-83 “选项”上滑面板

图2-84 创建的动模

2）单击“文件”工具栏上的“保存”按钮，打开“保存对象”对话框。单击话框底部的“确定”按钮，将创建的动模保存。

3）单击主菜单中的“文件”→“拭除”→“当前”命令，打开“拭除确认”对话框。单击对话框底部的“是”按钮，关闭当前文件，并将其从内存中拟除。

（4）创建定模

新建零件文件

1）单击“文件”工具栏上的“新建”按钮，打开“新建”对话框。此时，系统会自动选中“类型”选项组中的“零件”单选按钮和“子类型”选项组中的“实体”单选按钮。

2）在“名称”文本框中输入零件名称“cavity”，并取消选中“使用默认模板”复选框，如图2-73所示。单击对话框底部的“确定”按钮，打开“新文件选项”对话框。

3）在该对话框中选择“mmn_spart_solid”模板，如图2-74所示。单击对话框底部的“确定”按钮，进入零件设计模块。

拉伸实体

3）单击“草绘器工具”工具栏上的“矩形”按钮，绘制一个矩形，并标注如图2-85所示的尺寸。单击“草绘器工具”工具栏上的“完成”按钮，完成草绘操作，返回“拉伸”操控面板。

4）在对话框中的“深度”文本框中输入深度值“25”，并按〈Enter〉键确认。单击操控面板右侧的“勾选”按钮，完成拉伸操作。

第一次合并操作

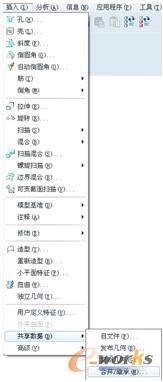

1）单击主菜单中的“插入”→“共享数据”→“合并/继承”命令，如图2-86所示。打开如图2-87所示的“合并”操控面板，单击对话栏中的“打开”按钮，打开“打开”对话框。

图2-85 绘制的二维截面

图2-86 “插入”菜单

图2-87 “合并”操控面板

2）在该对话框中的“文件”列表中，选中“ex2_5.prt”文件。单击对话框底部的“打开”按钮，打开“外部合并”对话框。此时，系统会打开一个窗口用来显示参照零件。

3）在该对话框中单击“约束”下拉列表框，并在打开的下拉列表框中选择“默认”选项，如图2-88所示。单击对话框底部的“勾选”按钮，返回“合并”操控面板。

图2-88 “外部合并”对话框

4）单击对话栏中的“切口”按钮，选中“切口”选项。单击操控面板右侧的“勾选”按钮，完成合并操作。此时，系统将从实体中切除参照零件几何。

专家提示：同在组件设计模块中进行切除操作时一样，在零件设计模块中进行切除操作时，也会因为基础零件和参照零件的精度不同而导致操作失败。此时，用户可以根据系统提示改变零件的精度，以便能够进行切除操作。

第二次合并操作

1）单击主菜单中的“插入”→“共享数据”→“合并/继承”命令，打开“合并”操控面板。单击对话栏中的“打开”按钮，打开“打开”对话框。

2）在该对话框中的“文件”列表中，选中“core.prt”文件。单击对话框底部的“打开”按钮，打开“外部合并”对话框。此时，系统会打开一个窗口用来显示参照零件。

3）在该对话框中单击“约束”下拉列表框，并在打开的下拉列表框中选择“默认”选项。单击对话框底部的“勾选”按钮，返回“合并”操控面板。

4）单击对话栏中的“切口”按钮，选中“切口”选项。单击操控面板右侧的“勾选”按钮，完成合并操作。此时，创建的动模如图2-89所示。

图2-89 创建的定模
