第四章接水盒模具设计实例

第四节设计步骤

6）单击“已保存分析”选项前面的三角形符号，打开“已保存分析”界面。在“名称”文本框中输入分析结果名称“check”，如图4-21所示，单击右侧的“保存”按钮保存分析结果。

7）在“结果”列表中选中保存的“check”分析结果，并单击“屏蔽”按钮，将其遮蔽。单击对话框底部的“关闭”按钮，退出“模具分析”对话框。

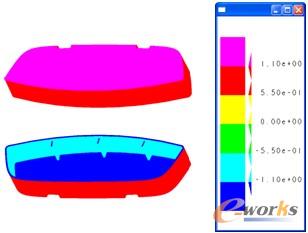

图4-20 拔模检测结果

图4-21 保存分析结果

4.4.8 创建分型面

1）在模型树中用鼠标右键单击“EX4_WRK.PRT”工件，并在弹出的快捷菜单中选择“取消遮蔽”命令，将其显示出来。

专家提示：如果工件处于遮蔽状态，在后续创建阴影曲面操作时，“阴影曲面”命令将不可用。

2）单击“模具设计”工具栏上的“分型面”按钮，进入分型面设计界面。

3）单击主菜单中的“编辑”→“属性”命令，打开“属性”对话框。在“名称”文本框中输入分型面的名称“MAIN”，如图4-22所示。单击对话框底部的“确定”按钮，退出对话框。

专家提示：由于系统会自动选中“EX4_WRK.PRT”工件，此时“属型” 按钮不可用。用户必须取消选中“EX4_WRK.PRT”工件，该按钮才可用。

4）单击主菜单中的“编辑”→“阴影曲面”命令，打开“阴影曲面”对话框。接受对话框中默认的设置，单击对话框底部的“确定”按钮，完成创建阴影曲面操作。

5）单击主菜单中的“视图”→“可见性”→“着色”命令，着色的曲面如图4-23所示。

图4-22“属性”对话框

图4-23 着色的曲面

6）单击“MFG 体积块”工具栏上的“确定”按钮，完成分型面的创建操作。此时，系统将返回模具设计模块主界面。

4.4.9 分型面检测

1）单击主菜单中的“分析”→“分型面检测”命令，系统弹出如图4-24所示的“零件曲面检测”菜单管理器，并自动选取“自交检测”命令，要求用户选取要检测的分型面。

2）在图形窗口中选取创建的分型面，系统将自动进行检查。完成检测后，系统将在消息区提示没有发生自交现象。

3）单击“零件曲面检测”菜单中的“轮廓检查”命令，在图形窗口中选取分型面。系统将自动进行检查，完成检测后，系统将在消息区提示分型面有一条围线。

专家提示：用户可以将系统颜色设置为“使用pre-Wildfire方案”，模型显示的样式设置为“无隐藏线”。然后在图形窗口中观察分型面，正确的分型面除了与工件相交的边显黄色外，其内部的边都应该以紫红色显示。如果分型面内部有显黄色的边，则表示该分型面有错误。

4）单击“轮廓检查”菜单中的“完成”→“完成”命令，返回“模具”菜单。

4.4.10 分割工件

1）单击“模具设计”工具栏上的“体积块分割”按钮，在弹出的如图4-25所示的“分割体积块”菜单管理器中单击“两个体积块/所有工件/完成”命令，打开“分割”对话框。

图4-24 “零件曲面检测”菜单管理器

图4-25 “分割体积块”菜单管理器

2）在图形窗口中选取如图4-26所示的“MAIN”分型面，单击“选取”对话框中的“确定”按钮，返回“分割”对话框。

专家提示：用户可以设置模型显示方式为“无隐藏线”，这样可以准确地选取分型面。

3）单击该对话框底部的“确定”按钮，系统弹出“属性”对话框，并加亮显示分割生成的体积块。在“名称”文本框中输入体积块的名称“CORE”，并单击“着色”按钮，着色的体积块如图4-27所示。

图4-26 选取分型面

图4-27 着色“CORE”体积块

4）单击该对话框底部的“确定”按钮，系统又弹出“属性”对话框，并加亮显示分割生成的另一个体积块。在“名称”文本框中输入体积块的名称“CAVITY”，并单击“着色”按钮，着色的体积块如图4-28所示。单击对话框底部的“确定”按钮，完成分割工件操作。

4.4.11 创建模具元件

1）单击“模具设计”工具栏上的“型腔插入”按钮，打开“创建模具元件”对话框。单击“选择”按钮，选中所有模具体积块。

2）单击“高级”选项组前面的三角形符号，在弹出的“高级”选项组中单击“选择”按钮，选中所有模具体积块，如图4-29所示。

图4-28 着色的“CAVITY”体积块

图4-29 “创建模具元件”对话框

3）单击“复制自”选项组中的“打开”按钮，打开“选择模板”对话框。改变目录到“mmns_part_solid.prt”模板文件所在的目录（如“D:\ProgramFiles\proeWildfire 5.0\templates”）。

4）在“文件”列表中选中“mmns_part_solid.prt”模板文件，单击对话框底部的“打开”按钮，返回“创建模具元件”对话框。此时，系统会将“mmns_part_solid.prt”模板文件指定给模具元件。

5）单击该对话框底部的“确定”按钮，此时，系统会自动将模具体积块抽取为模具元件，并退出对话框。

专家提示：在抽取模具体积块时，如果不将模板文件指定给模具元件，则将来对模具元件修改时，就没有任何基准平面、坐标系等可供使用。

4.4.12 创建铸件

1）单击“模具”菜单中的“制模”命令，系统弹出如图4-30所示的“铸模”菜单管理器。单击菜单管理器中的“创建”命令，在消息区中的文本框中输入铸件名称“molding”，并单击右侧的“勾选”按钮。

2）接受铸件默认的公用名称“molding”，并单击消息区右侧的“勾选”按钮，完成创建铸件操作。

4.4.13 仿真开模

1．定义开模步骤

（1）移动“CAVITY”元件

1）单击“模具遮蔽对话框”工具栏上的“遮蔽/取消遮蔽”按钮，打开“遮蔽–取消遮蔽”对话框。按住〈Ctrl〉键，并在“可见元件”列表中选中“EX4_REF”和“EX4_WRK”元件，如图4-31所示。单击“屏蔽”按钮，将其遮蔽。

图4-30 “制模”菜单管理器

图4-31 遮蔽模具元件
