第七章箱盖模具设计实例

6）单击“编辑”工具栏上的“复制”按钮，然后单击“编辑”工具栏上的“粘贴”按钮，打开“复制曲面”操控面板。

7）在图形窗口中单击鼠标右键，并在弹出的快捷菜单中单击“实体曲面”命令，如图7-22所示。此时，系统将自动选取参照零件上的所有表面，并构建一个实体曲面集，如图7-23所示。

图7-22 快捷菜单

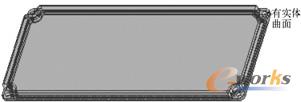

图7-23 实体曲面集

8）单击操控面板右侧的“勾选”按钮，完成复制曲面操作。此时，在模型树中系统会自动选中“复制1”特征。

（2）修剪曲面

1）单击“编辑特征”工具栏上的“修剪”按钮，打开“修剪”操控面板，如图7-24所示。此时，系统要求用户选取修剪对象。

图7-24“修剪”操控面板

2）在图形窗口中选取“MAIN_PARTING_PLN”基准平面为修剪平面，此时，在图形窗口中被修剪的曲面将加亮显示。单击“侧面影像修剪”按钮，激活“侧面影像修剪”功能。单击操控面板右侧的“勾选”按钮，完成修剪分型面操作。

3）单击主菜单中的“视图”→“可见性”→“着色”命令，着色的曲面如图7-25所示。单击右侧“继续体积块选取”菜单中的“完成/返回”命令，完成着色分型面操作。

（3）第二次复制曲面

1）旋转参照零件至如图7-26所示的位置，并在图形窗口中再次选取如图7-26所示的平面，此时被选中的平面呈红色。

图7-25着色的分型面

图7-26选取平面

2）单击“编辑”工具栏上的“复制”按钮，然后单击“编辑”工具栏上的“粘贴”按钮，打开“复制曲面”操控面板。此时，系统将构建一个单个曲面集，如图7-27所示。

3）单击对话栏中的“选项”按钮，并在弹出的“选项”上滑面板中选中“排除曲面并填充孔”单选按钮。此时，系统将自动激活“填充孔/曲面”收集器。

4）在图形窗口中再次选取如图7-26所示的平面，此时，系统自动将所选平面中的破孔封闭，如图7-28所示。单击操控面板右侧的“勾选”按钮，完成复制曲面操作。此时，在模型树中系统会自动选中“复制2”特征。

图7-27 单个曲面集

图7-28 封闭孔

（4）合并曲面

1）按住〈Ctrl〉键，并在模型树中选中“复制1”特征，单击“编辑特征”工具栏上的“合并”按钮，打开“合并”操控面板，如图7-29所示。单击对话栏中的“参照”按钮，打开“参照”上滑面板。

图7-29 “合并”操控面板

2）在该上滑面板的“面组”收集器中选中“面组：F7（MAIN）”，单击“面组”按钮，使“面组：F7（MAIN）”位于收集器顶部，成为主面组，如图7-30所示。

3）单击对话栏中的“改变方向”按钮，改变第二个面组要包括在合并曲面中的部分。单击操控面板右侧的“勾选”按钮，完成合并曲面操作。

4）单击主菜单中的“视图”→“可见性”→“着色”命令，着色的分型面如图7-31所示。单击右侧“继续体积块选取”菜单中的“完成/返回”命令，完成着色曲面操作。

第七章 箱盖模具设计实例
