第六章工程图设计

第二节创建工程视图

上一节返回目录下一节

6.2.4 裁剪视图

裁剪视图功能包括详细视图、详细视图轮廓、快速详细视图和快速详细视图轮廓，如图6-52所示。

图6-52 “裁剪”工具栏

1．裁剪视图

裁剪视图也是表达局部的视图，与详细视图不同的是，详细视图是把视图的某一部分复制出来加以放大详细显示，而裁剪视图是对当前视图进行裁剪而得到的局部视图，裁剪后原视图被删除。其操作方法与详细视图工具完全相同，如图6-53所示。

2．裁剪视图轮廓

此功能同裁剪视图，只是视图的轮廓边界为多边形而非圆形，如图6-54所示。

创建裁剪视图

图6-53 创建裁剪视图图6-54 创建裁剪视图轮廓

3．快速裁剪视图

此功能与裁剪视图的区别在于：快速裁剪视图直接对二维视图进行裁剪，而裁剪视图则计算三维视图，计算方式不一样，使用方法则完全相同。

4．快速裁剪视图轮廓

此功能的使用方法同快速裁剪视图，只是视图的轮廓边界为多边形而非圆形。

6.2.5 断开视图

断开视图功能包括局部视图、剖面视图和添加3D裁剪视图，如图6-55所示。

图6-55 “断开视图”工具栏

1．局部视图

局部视图也称为截断视图，应用于截断较长的零件，而在标注的时候长度还是模型实际的长度，其操作步骤如下。

1）激活需要创建剖视视图的视图，然后单击“断开视图”工具栏中的

按钮。

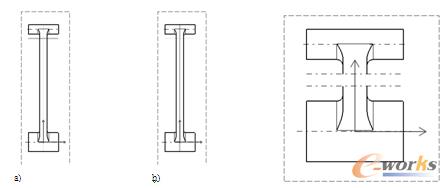

2）在激活视图的区域内单击一点作为第一个断点的位置，然后会出现一条绿色直线，移动鼠标可以控制该线为水平还是垂直，即创建垂直或水平局部视图，如图6-56所示。

3）在视图上单击另一点作为第二个断点的位置，然后会出现另一条绿色直线。单击鼠标左键，生成局部视图，如图6-57所示。

垂直或水平局部视图

图6-56 垂直或水平局部视图图6-57 创建局部视图
a) 水平局部视图 b) 垂直局部视图

2．剖面视图

剖面视图又称为局部剖切图，是为了方便查看零件的内部结构而形成的剖视图。与剖视图不同之处在于剖视图用一个平面整个切割，而剖面视图则切除零件的一部分，其操作步骤如下。

1）激活需要创建剖面视图的视图，然后单击“断开视图”工具栏中的

按钮。

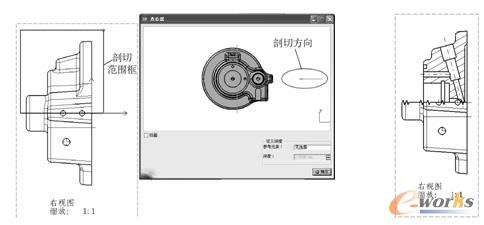

2）在视图区域中选择一个需要剖切的封闭区域，可以是矩形也可以是多变形，然后会弹出“3D查看器”窗口。选中“动画”复选框，然后单击其他视图窗口中的边线（如正视图），此时可以输入剖切深度数值来调整剖切的位置。单击“确定”按钮，生成剖面视图，如图6-58所示。

3．添加3D裁剪视图

该功能可以利用几何元素限制3D的显示，多使用于大装配，其操作步骤如下。

1）激活需要进行3D裁剪的视图，然后单击“断开视图”工具栏中的

按钮，弹出“裁剪对象”对话框。

创建剖面视图

图6-58 创建剖面视图

2）选择不同的裁剪方式可以创建相应的裁剪视图。

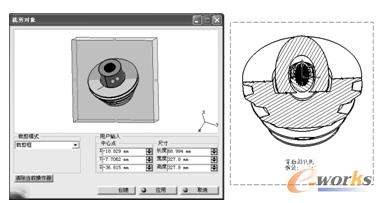

裁剪框：利用长方体对模型进行裁剪，长方体框外面的零件被裁剪掉，如图6-59所示。

裁剪框

图6-59 裁剪框

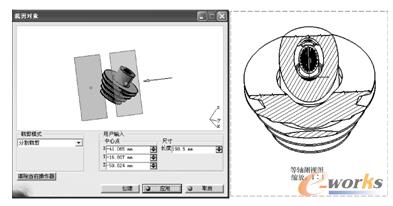

分割裁剪：利用两个平面裁剪模型，在平面外面的零件被裁剪掉，如图6-60所示。

分割裁剪

图6-60 分割裁剪

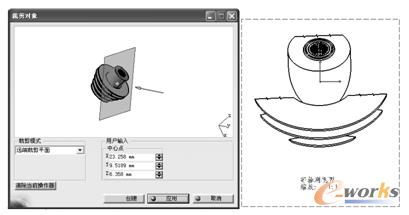

远端裁剪平面：利用一个平面对三维模型进行裁剪，箭头方向的零件部分被裁剪掉，如图6-61所示。

远端裁剪平面

图6-61 远端裁剪平面

6.2.6 向导视图

使用向导工具可以自动创建视图，该功能包括视图创建向导、创建三视图和创建所有视图工具，如图6-62所示。

图6-62 “向导”工具栏

1．视图创建向导

该功能用于直接从三维实体模型生成各基本视图，其操作步骤如下。

1）单击“向导”工具栏中的

按钮，弹出“视图向导”对话框。

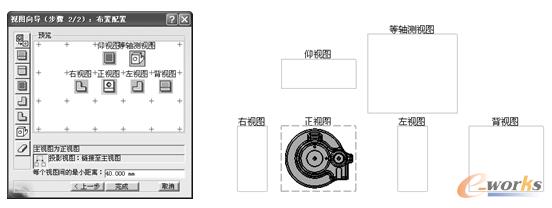

2）单击左侧按钮预先设定需要的视图，使用右键快捷菜单可以删除不需要的视图，确定后进入下一步，如图6-63所示。

3）完成设置后，切换至三维实体特征界面，在三维模型中选取参考平面。调整视图操纵盘直至所需的主视图出现，然后单击鼠标左键生成相应的视图，如图6-64所示。

视图配置对话框

图6-63 视图配置对话框图6-64 视图创建向导

2．正视图、俯视图和左视图

该功能用于直接从三维模型中一次性生成正视图、俯视图和左视图，其操作步骤如下。

1）单击“向导”工具栏中的

按钮，切换至三维实体特征界面，在三维模型中选取参考平面。

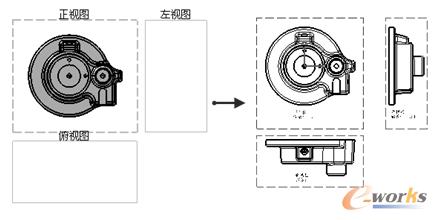

2）调整视图操纵盘直至所需的主视图出现，然后单击鼠标左键，则自动生成正视图、俯视图和左视图，如图6-65所示。

创建正视图、俯视图和左视图

图6-65 创建正视图、俯视图和左视图

3．正视图、仰视图和右视图

该功能用于直接从三维模型一次性生成正视图、俯视图和左视图，其操作步骤如下。

1）单击“向导”工具栏中的

按钮，切换至三维实体特征界面，在三维模型中选取参考平面。

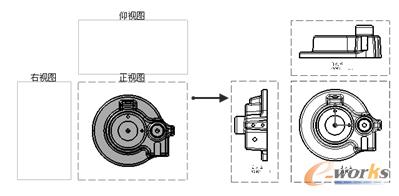

2）调整视图操纵盘直至所需的主视图出现，然后单击鼠标左键，则自动生成正视图、仰视图和右视图，如图6-66所示。

创建正视图、仰视图和右视图

图6-66 创建正视图、仰视图和右视图

4．所有视图

该功能用于直接从三维模型一次性生成所有视图，其操作步骤如下。

1）单击“向导”工具栏中的

按钮，切换至三维实体特征界面，在三维模型中选取参考平面。

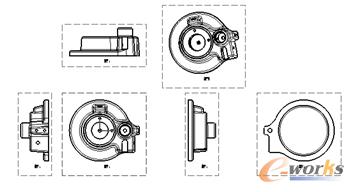

2）调整视图操纵盘直至所需的主视图出现，然后单击鼠标左键，则自动生成所有视图，如图6-67所示。

全部视图结果

图6-67 全部视图结果

6.2.7 爆炸视图

1．定义

在进行产品装配设计时，爆炸图是必不可少的，它可以清楚地表达各装配部件相互之间的逻辑关系。

2．操作步骤

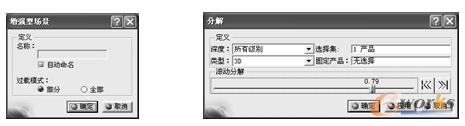

1）打开装配文件，进入到装配设计模块。新建一个场景，进入场景中，如图6-68所示。

2）单击“增强型场景”工具栏中

按钮，选择要进行爆炸的装配节点，如图6-69所示。

“增强型场景”对话框

图6-68 “增强型场景”对话框图6-69 “分解”对话框

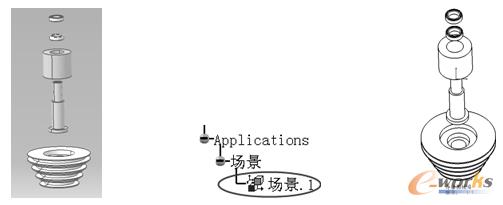

3）完成设置后则生成爆炸模型，“滚动分解”选项可以调整爆炸图的间距值，单击“确定”按钮生成爆炸视图，如图6-70所示。

4）退出场景后在结构树中的场景中会生成一个“场景.1”节点，如图6-71所示。

5）进入工程图设计模块，单击

按钮，通过窗口切换至三维实体特征界面。

6）在结构树上选择“场景.1”节点，然后单击装配模型，此时会返回工程制图界面。单击鼠标左键，生成与场景相关联的爆炸视图，如图6-72所示。

模型爆炸图

图6-70 模型爆炸图图6-71 结构树节点图6-72 创建爆炸视图
