第八章 绘制二维工程图与轴测图

    本节将详细介绍一个平面图的绘制实例。在绘制该实例时，涉及的内容主要包括创建新图形文件、设置所需要的图层、使用各种绘制和修改工具命令进行二维图形绘制、定制文字样式和标注样式、给图形标注尺寸等。该实例最后完成的平面图如图8-1所示。

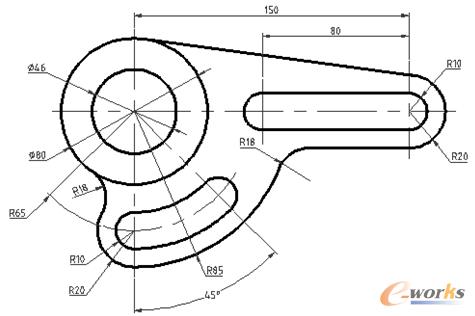

图8-1  绘制的平面图



    下面介绍本平面图的具体绘制过程。



    （1）新建一个图形文件。单击“快速启动”工具栏中的“新建”按钮 ，或者选择“文件”菜单中的“新建”命令，创建一个新图形文件，该图形文件以“Acadiso.dwt”为样板，“Acadiso.dwt”为AutoCAD 2012自带的一个样板文件。

将新图形文件的操作界面切换为AutoCAD经典界面，即切换到“AutoCAD经典”工作空间。



    （2）定制所需要的图层。图形中存在的图层还不能满足本例设计的需要，因此需要由用户定制所需的图层。

在“图层”工具栏中单击“图层特性管理器”按钮 ，或者在“格式”菜单中选择“图层”命令，打开“图层特性管理器”对话框（或者称“图层特性管理器”选项板）。利用该对话框分别创建“标注与注释”层、“粗实线”层和“中心线”层，各层的颜色、线型和线宽特性如图8-2所示。

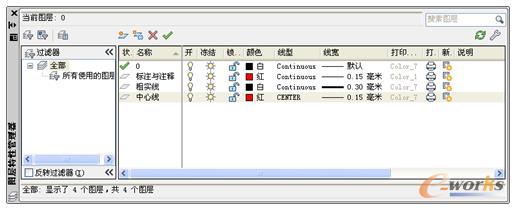

图8-2  定制图层



    （3）设置文字样式。在“格式”菜单中选择“文字样式”命令，或者在“样式”工具栏中单击“文字样式”按钮 ，打开“文字样式”对话框。利用“文字样式”对话框创建符合国家标准的文字样式，例如单击“新建”按钮来新建一个名为“BC-5”文字样式，设置其“SHX字体”为“gbenor.shx”，选中“使用大字体”复选框，大字体为“gbcbig.shx”，字体高度为5，其他设置如图8-3所示。

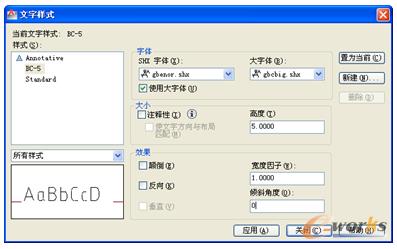

图8-3  创建新文字样式



    在“文字样式”对话框中单击“应用”按钮，然后单击“关闭”按钮。



    （4）定制符合机械制图国家标准的标注样式。在“格式”菜单中选择“标注样式”命令，或者在“样式”工具栏中单击“标注样式”按钮 ，打开“标注样式管理器”对话框。利用该对话框创建一个符合机械制图国家标准的标注样式，该标注样式在本例中被命名为“BC-5”，该标注样式需要应用“BC-5”的文字样式，注意在“BC-5”标注样式下还创建了“半径”子样式、“角度”子样式和“直径”子样式，如图8-4所示。



    具体定制过程省略。读者可以参考在前面章节中介绍的方法。设置好标注样式后，单击“标注样式管理器”对话框中的“关闭”按钮。



    （5）设置对象捕捉模式。在绘制该平面图时，需要采用某些对象捕捉模式。在状态栏中右击“对象捕捉”按钮 ，从出现的快捷菜单中选择“设置”选项，打开“草图设置”对话框，从“对象捕捉”选项卡中设置对象捕捉模式选项，如图8-5所示。设置好之后，单击“确定”按钮。

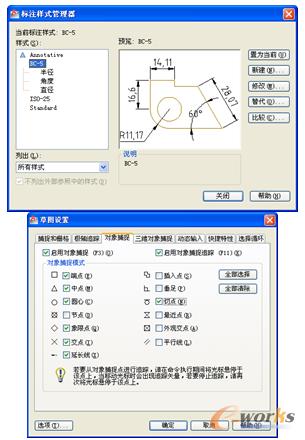

图8-4  “标注样式管理器”对话框                     图8-5  设置对象捕捉模式



    用户可以调出如图8-6所示的“对象捕捉”工具栏，以方便在绘图过程中及时执行相关的对象捕捉功能。在绘制图形时，可以根据实际情况启用对象捕捉和对象追踪。

图8-6  “对象捕捉”工具栏



    （6）绘制部分中心线。在“图层”工具栏中，从图层列表中选择“中心线”层，如图8-7所示。



    单击“直线”按钮 ，在绘图区域中绘制如图8-8所示的两条正交的中心线，其中水平的中心线大约长220mm。

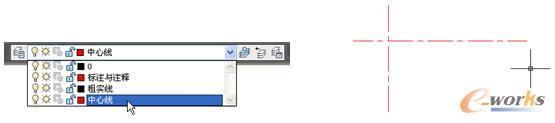

图8-7  将“中心线”层设置为当前层                        图8-8  绘制两条中心线



    （7）偏移操作。使用“修改”→“偏移”菜单命令，或者单击“偏移”按钮 ，执行如下操作。



    命令: _offset

    当前设置: 删除源=否  图层=源  OFFSETGAPTYPE=0

    指定偏移距离或 [通过(T)/删除(E)/图层(L)] <通过>:  150↙

    选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>:                //选择竖直的中心线

    指定要偏移的那一侧上的点，或 [退出(E)/多个(M)/放弃(U)] <退出>:  //在竖直中心线右侧区域单击

    选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>:↙



    命令: _offset                                                //单击“偏移”按钮

    当前设置: 删除源=否  图层=源  OFFSETGAPTYPE=0

    指定偏移距离或 [通过(T)/删除(E)/图层(L)] <150.0000>:  80↙

    选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>:                //选择刚偏移得到的中心线

    指定要偏移的那一侧上的点，或 [退出(E)/多个(M)/放弃(U)] <退出>:  //在该偏移中心线的左侧单击

    选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>:↙

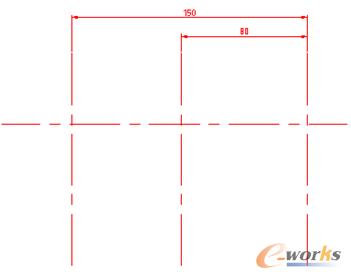

    偏移操作的结果如图8-9所示（图中给出了偏移尺寸）。

图8-9  偏移结果



    （8）绘制与水平中心线成一定角度的中心线。



    命令: LINE↙

    指定第一点:                            //选择最左侧的垂直中心线与水平中心线的交点

    指定下一点或 [放弃(U)]: @76.5<-45↙

    指定下一点或 [放弃(U)]: ↙



    绘制的该倾斜的中心线如图8-10所示。



    （9）绘制圆形的辅助中心线。



    命令: CIRCLE↙

    指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]: //选择倾斜中心线与水平中心线的交点

    指定圆的半径或 [直径(D)] <10.0000>: 65↙



    绘制的圆形辅助中心线如图8-11所示。

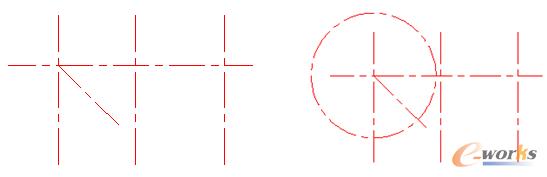

图8-10  绘制倾斜的中心线                      图8-11  绘制圆形的辅助中心线



    （10）将“粗实线”层设置为当前图层。在“图层”工具栏中，从图层列表中选择“粗实线”层，从而将其设置为当前图层。



    （11）绘制部分圆。使用“圆”按钮 来绘制如图8-12所示的圆。具体的尺寸可以参考图8-1。

图8-12  绘制圆



    （12）绘制圆弧。在“绘图”菜单中选择“圆弧”→“圆心、起点、端点”命令，在图形中依次指定圆心位置、圆弧起点和圆弧端点，从而绘制如图8-13所示的一段圆弧。



    使用同样的方法，通过依次指定圆心、圆弧起点和圆弧端点来绘制另外一段圆弧，如图8-14所示。

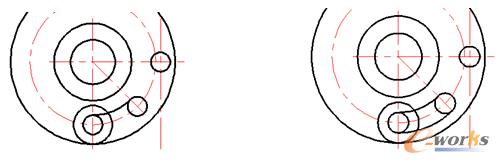

图8-13  绘制一段圆弧                            图8-14  绘制另一段圆弧

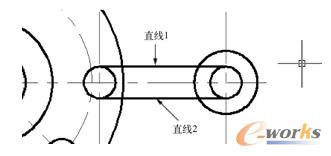

    （13）绘制两段直线段。执行“直线”按钮 ，分别绘制如图8-15所示的直线1和直线2。

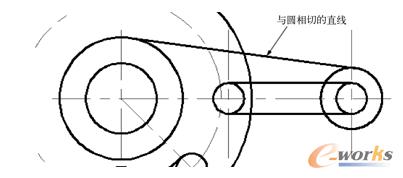

    （14）绘制相切直线。执行“直线”按钮 ，并结合对象捕捉工具绘制如图8-16所示的与圆相切的直线。

图8-15  绘制直线

图8-16  绘制与圆相切的直线



    该相切直线的绘制方法简述如下。



    单击“直线”按钮 ，接着在“对象捕捉”工具栏中单击“捕捉到切点”按钮 ，在如图8-17所示的区域捕捉递延切点并单击，此时AutoCAD提示指定下一点，再次单击“捕捉到切点”按钮 ，将鼠标光标移至如图8-18所示的位置处捕捉递延切点并单击，从而绘制该相切直线，按〈Enter〉键结束直线绘制命令。

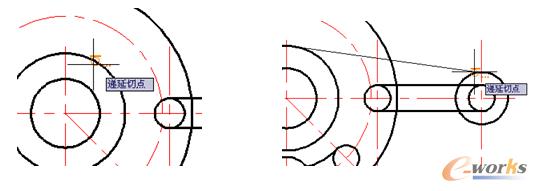

图8-17  指定第一个切点                         图8-18  指定第二个切点



    （15）继续绘制一条直线。单击“直线”按钮 ，并启用正交模式和对象捕捉模式，绘制如图8-19所示的直线。



    （16）修剪图形。执行“修改”→“修剪”菜单命令，或者单击“修剪”按钮 ，将图形修剪成如图8-20所示。

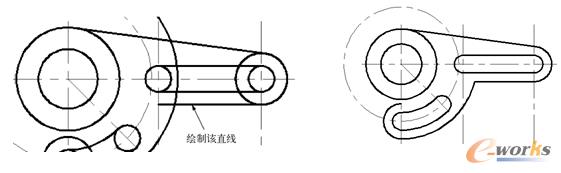

图8-19  绘制直线                                  图8-20  修剪结果



    （17）倒圆角。单击“圆角”按钮 ，进行如下操作。



    命令: _fillet

    当前设置: 模式 = 修剪，半径 = 0.0000

    选择第一个对象或 [放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]: R↙

    指定圆角半径 <0.0000>: 18↙

    选择第一个对象或 [放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]:    //选择如图8-21a所示的对象

     选择第二个对象，或按住〈Shift〉键选择对象以应用角点或 [半径(R)]:  //选择如图8-21b所示的对象

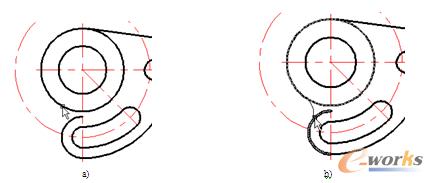

图8-21  选择要倒圆角的对象

a) 选择第一个对象  b) 选择第二个对象



    使用同样的方式，在另外两个图元对象间创建圆角。完成该两处圆角后的图形如图8-22所示。

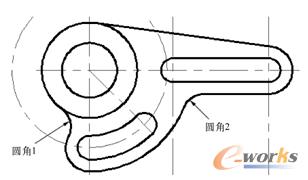

图8-22  创建圆角



    （18）将中心线多余的部分打断。单击“在两点之间打断选定的对象”按钮 ，将中心线多余的部分打断，最后得到的图形效果如图8-23所示。在执行打断操作之前，可以临时关闭对象捕捉功能。

图8-23  打断中心线的结果



    （19）标注尺寸。在“图层”工具栏中，从图层列表中选择“标注与注释”层，如图8-24所示。并在“样式”工具栏中指定所需的文字样式和标注样式。

图8-24  指定用于标注的图层

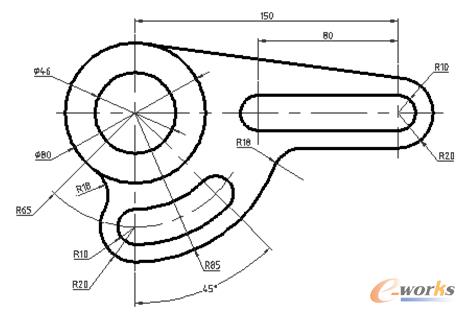

    分别执行“标注”工具栏中的相关工具命令来对图形进行标注。尺寸标注的结果如图8-25所示。

图8-25  标注结果



    （20）保存文件。单击“保存”按钮，弹出“图形另存为”对话框，将图形保存为“BD-平面图.dwg”
