Autodesk Inventor资源中心的定制使用
发表时间:2007-8-4 盛 亮  来源:e-works
本文主要介绍了Autodesk Inventor资源中心的基本概念、详细功能、定制及使用方法。资源中心有助于提高设计效率,随着功能的完善,以及与供应商资源中心的集成,将成为Inventor的核心功能模块。

    一、资源中心概述

    资源中心(Content Center,也称CC),是一个预先安装的以几何信息为主的零件库(Part library),包含数千个螺钉、螺栓、螺母、垫圈和销等标准零件以及轴承等标准部件。CC按国际(家)标准(ISO、JIS&GB、DIN、ANSI和Parker,BSI、CSN、IS、KS、NF、PN、SS和STN等其他标准),和特征分类建库,按零件工程用途(型材、管件和管材、紧固件、轴用件、其他零件和特征)对标准件分门别类。整个资源中心由资源中心放置环境、资源中心编辑环境和Vault管理环境组成。其中资源中心放置环境(图1所示)用于浏览和将标准零件或特征放置到当前文档(Assembly或Part)中。资源中心编辑器环境(图2所示)用于向服务端增加、删除类别(Category)和零件族(Family),修改族特性(Family parameters)和族表(Family table),或将族或类别从一个库复制到另一个库。Vault管理环境(图3所示)用于库管理员创建和管理库、用户、用户密码、用户群,设置操作权限,以及创建与删除,导出与导入,移入(Attach)与移出(Detach)库(Library)。

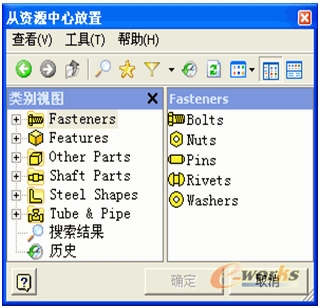

图1 资源中心放置环境

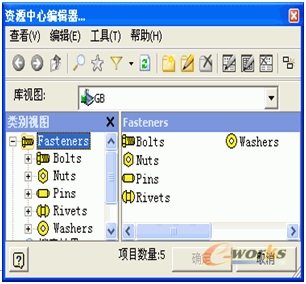

图2 资源中心编辑器环境

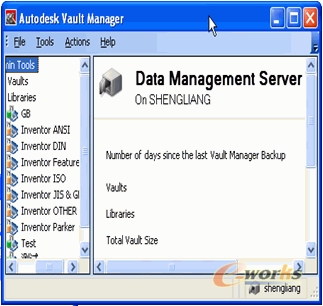

图3 服务端用户环境

    二、功能细述

    1.基本概念

    (1)模板

    模板,即定义标准零件和特征的母体。标准零件和特征均以母体为参照生成,模板有普通零件模板、iPart模板和特征模板。普通零件模板由零件造型和用户自定义参数构成(参数均用大写定义,因为零件模板内部参数采用大写,使得放置后的零件的用户参数为大写)。普通特征模板由基于草图的特征造型和用户自定义参数构成(参数对大小写不敏感)。iPart模板,即由定义成iPart的零件构成的模板。

    (2)族及族特性

    族,即资源中心库中基于相同基础模板的标准零件。族不能再分,由一组参数定义,该组参数称为族特性,包括其所在的类别特性参数。族特性分为常规参数、类别参数、模板参数和缩略图像四类,分别如下:

    常规参数:

  •     族命名,包括族名称和族描述
  •     标准,族造型所用标准相关信息,包括标准名,标准版本号,标准组织和供货商
  •     库,包括源库(族所在库名称),复制自(该族从何库复制),以及库版本号

    类别参数:主要指族所在类别的特性参数

    模板参数:与类别参数对应,还包含FILENAME、DESIGNATION、PARTNUMBER和MATERIAL

    缩略图像:用于显示族的示意图片

    (3)族表

    族表,以模板参数列表为表列,加实体数据构成,如图4所示


图4 族表
