了解草图

    大多数零件都是从绘制草图开始的。草图是特征的截面轮廓和创建特征所需的几何图元（如扫掠路径或旋转轴）。

    所有的草图几何图元都是在草图环境中，使用工具面板上的“草图”工具进行创建和编辑的。可以控制草图网格，并使用草图工具绘制直线、样条曲线、圆、椭圆、圆弧、矩形、多边形或点。可以为拐角添加圆角、延伸或修剪曲线，还可以偏移和投影其他特征的几何图元。

    要从头开始绘制草图，首先要打开一个新的零件文件并选择“草图”工具，然后在图形窗口中开始绘制草图。绘制草图时，约束会自动添加到各种草图元素上。例如，如果绘制的直线几乎水平，将隐含一个水平约束；如果在绘图时单击另一条直线的端点，将隐含一个重合约束。可以修改或删除任何隐含的草图约束。也可以将约束手动添加至任何草图元素。要退出给定的草图工具，请单击鼠标右键，然后选择“完成”，或按Esc键。

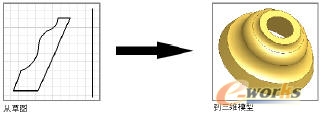

    可以通过拉伸截面轮廓或绕轴旋转截面轮廓，在草图中创建三维模型。

    在 Autodesk Inventor 中创建的模型与其基础草图和草图信息相链接。如果修改草图，零件模型会自动更新。

    草图环境

    创建或编辑草图时，所处的工作环境就是草图环境。草图环境由一张草图和用于控制草图网格以及绘制直线、样条曲线、圆、椭圆、圆弧、矩形、多边形或点的工具组成。

    打开新零件文件时，将激活草图环境。选中“二维草图”按钮后，便可以使用“草图”工具和用来绘制草图的草图平面。通过使用模板文件或“应用程序选项”对话框中“草图”选项卡上的设置，可以控制初始草图设置。单击“工具”→“应用程序选项”→“草图”选项卡以自定义设置。

    创建草图时，草图图标显示在浏览器中。由草图创建特征时，浏览器中会显示特征图标，该特征图标下还嵌套有草图图标。当在浏览器中单击某个草图图标时，系统会在图形窗口中亮显该草图。

    由草图创建模型之后，可以再次进入草图环境，以修改特征，或绘制新特征的草图。在现有的零件文件中，首先激活浏览器中的草图。这一操作会激活草图环境中的工具，这样就可以为零件特征创建几何图元。用户对草图所做的更改将反映在模型中。

    草图坐标系

    开始绘制新草图时，草图坐标系显示为草图网格的X 轴和Y 轴。如果需要，可以打开三维指示器以在草图原点处显示它。（单击“工具”→“应用程序选项”→“草图”选项卡。在“显示”框中，选中“坐标系指示器”复选框。）默认网格位于草图平面上。

    可以重置或更改草图坐标系的方向以执行以下操作：

    ■ 更改所创建尺寸的方向。

    ■ 帮助精确输入草图几何图元的值。

    练习：在坐标系中重置草图原点

    1 打开零件文件。在浏览器中，单击特征前的加号，展开显示。

    2 在展开的特征显示中，在草图上单击鼠标右键，然后单击菜单上的“编辑坐标系”。将在图形窗口中显示亮显的草图的坐标轴图标。

    3 在轴图标上，单击红色箭头以重新对齐X 轴，单击绿色箭头以重新对齐Y轴，或单击蓝色质心以重新定位原点。

    4 选择以下一种方法来重新定位亮显的轴：

    ■ 选择特征顶点来移动坐标系。

    ■ 选择特征边来旋转坐标系。

    要使轴反向，单击鼠标右键并从菜单中选择“轴反向”。

    5 单击鼠标右键，然后单击“完成”以激活新坐标系。

    坐标系中的草图原点将被重置。

    将模型边用作草图的参考

    绘制草图时，您可以：

    ■ 在绘制草图曲线时自动将零件的边投影到草图平面上。

    ■ 创建不在草图平面上的零件边的尺寸和约束。

    ■ 控制零件边到草图平面的自动投影。

    工作流概述：将零件边投影到草图平面

    ■ 单击“投影几何图元”工具，然后选择任意零件边。

    ■ 在创建尺寸或约束时选择零件的一条边。

    注意还可以将模型边用作连续回路或点的参照。

    精确值

    在草图环境中，可以输入相对于上一个选定点的X 和Y 距离。用于精确输入的工具位于“精确输入”工具栏中，此工具仅当所要求的草图工具被启用时才可用。例如，可以使用精确输入定义直线、草图点和三点圆弧等。

    绘制草图时为几何图元输入精确值。“精确输入”工具栏含有 X 和 Y 字段。可以输入两个值以定义一个点，也可以只输入 X 值或 Y 值以限制点的竖直或水平位置。

    练习：输入精确值

    1 在草图环境中，单击“草图”工具以激活它。

    2 在标准工具栏上，单击“视图”→“工具栏”→“Inventor 精确输入”。该工具栏将显示在图形窗口中。

    3 单击一个起点或在“精确输入”对话框的“X”字段中输入一个值。

    4 按TAB 键以激活“Y”字段，然后输入一个值。

    5 按ENTER 键接受输入。

    系统将根据输入绘制草图。

    6 单击鼠标右键并选择“完成”结束草图工具。

    创建草图

    在本练习中，需要创建一个新的零件文件，然后使用基本的绘制草图技巧创建草图几何图元。下图显示了完成的草图和草图特征。

    创建草图

    打开新的零件文件时，草图环境即激活。当前网格设置提供了关于草图大小的形象化提示。使用“应用程序选项”和“文档设置”可以定义网格显示。

    练习：修改草图网格显示

    1 单击“工具”→“应用程序选项”。

    2 在“草图”选项卡上，定义网格线显示。也可以选择“捕捉网格”设置。

    练习：修改网格间距

    1 单击“工具”→“文档设置”。

    2 选择“草图”选项卡并进行所需的调整。

    练习：绘制草图

    1 在标准工具栏上，单击“文件” ? “新建”。在“公制”选项卡上，双击“Standard(mm).ipt”。

    将在浏览器中列出新零件，并激活草图环境。

    2 在“二维草图面板”上，单击“直线”工具。在图形窗口左侧单击以指定第一个点，将光标向右移动大约 100 个单位，然后单击指定第二个点。

    在绘制草图时，当前直线点的位置、直线长度和直线角度将动态显示在图形窗口的右下角的图框中。

    注意如果长度为 100 个单位的直线不能在图形窗口中完全显示，可使用“缩放”工具缩小图形。

    当前直线点的位置是相对于草图 0,0 坐标的。直线角度是相对于草图X 轴的。绘制草图时，表示隐含约束的符号将显示在当前直线点的旁边。

    练习：完成草图

    1 将光标向上移动大约 40 个单位，然后单击以创建垂线。

    2 将光标移动到左侧，创建一条长大约 30 个单位的水平线。系统将显示平行约束符号。

    3 向下移动光标，创建一条长大约 10 个单位的竖直线。

    4 将光标移动到左侧，创建一条长大约 40 个单位的水平线。

    5 向上移动光标直至系统显示平行约束符号和虚线。单击以指定一个点。

    6 向左移动光标直至系统显示平行约束符号和虚线，然后单击以指定一个点。

    7 向下移动光标，直至练习开始时指定的第一个点。当显示重合约束符号时，单击以关闭草图。

    8 在图形背景中，单击鼠标右键并选择“结束”。

    9 再次单击鼠标右键，然后选择“结束草图”。

    草图完成。不要保存文件。
