| | Inventor 在专用机床夹具设计中的应用 | | 发表时间：2008-4-17 冯金云 来源：万方数据 | | | 聚星公司应用AUlodesk Inventor方案，解决了以往二维设计所存在的问题，提高了效率，增加了收益。公司已决定不断扩大Inventor 在技术部的应用广度和深度，以更好地提高公司的市场竞争力。
|
| | 南京聚星机械搜备有限公司(以下简称聚星公司)依靠Autodesk 公司的技术和经销商的服务，在设计、生产夹具和组合机床过程中，从Autodesk Inventor 三维设计产品开始，采用Autodesk解决方案，做到设计、生产、安装一次成功，取得了理想的效果。
1 二维设计存在的问题
以往在二维环填中设计夹具，存在着如下无法解决的问题：
1)加工零件是三维的，加工面、定位轴、支撑点都是三维空间的，在二维设计环境中很难表达，工程师耗费大量的时间绘图，来表达夹具模型。
2)夹具的设计是不断校验、改进的过程，在二维中设计，一旦改进方案，就必须全部重新设计，工作的效率较低。
3) 专用机床机构复杂、机构运动多，专用夹具的设计是机床设计的重要组成部分，由于软件环境的限制，到现场安装时才发现新问题，再修改设计，会拖延交货周期，带来重大的损失。
2 应用Inventor 三维软件
为解决上述问题，聚星公司的领导和技术骨干，通过与Autodesk公司售前工程师的技术交流和观看演示，认可了Autodesk 解决方案，选择了应用Inventor 来提升环境。聚星公司将客户提供的三维模型数据，转到Inventor 环境中，利用Inventor 的工作轴、工作边的功能，方便、快捷地找到了加工面、装夹具的定位袖、关键夹具支撑定位点，这些对于夹具的设计是至关重要的因素。
利用Inventor 支持草图参与装配的功能，通过已找到的加工面、定位轴、支撑定位点，初步确定了液压、气动元件的最终空间位置，完成了夹具初步设计方案。

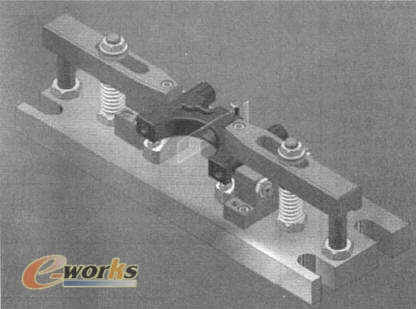

图1 夹具装配的三维模型 | | 本网发表此文，并不代表赞同本文的观点。 | | | | | 责任编辑：刘珏 |
| | | |
|
|
|
| |
|
