前言：

    我厂在采用CAM系统之前，一直采用手工编程的方法编写数控加工程序进行产品生产，包括程序准备、调试、输入等在内的生产准备时间很长，严重的影响了数控机床的使用效率。在选择CAM系统的时候，我们最关注的是如何让CAM系统自动生成的加工程序能够符合我们长时间的手工编程的习惯，从而容易进行程序的判读，减少盲目加工带来的危害。众多的CAM系统提供的后处理是根据控制机的格式要求定制的而机床的一些特性没有显示出来；有些CAM系统编写后处理的过程过于复杂，很难掌握。由于EdgeCAM的后处理向导具有操作简单和容易掌握的特点，因此我们选择了EdgeCAM作为我们的CAM平台，下面就我们如何利用EdgeCAM解决数控加工过程中的一些问题的过程与大家探讨

    产品加工过程中钻头与钻杆连接部分的螺纹加工是重中之重，而且大部分是锥螺纹，以往采用手工编程时，经常需要根据螺纹的锥度进行大量的计算才能确定加工螺纹时的起点和终点位置，然后利用控制系统提供的车削螺纹的循环语句进行加工。在采用CAM系统后，我们要解决两个问题，一个是如何使用CAM系统快速的生成加工程序。二是，由于自动生成的程序怎样与我们手工编程的程序一致，从而方便机床操作工人判读程序。

    零件结构说明：
    １、 外面虚线范围指示的是毛坯轮廓；
    ２、 锥面部分为螺纹部分
    ３、 毛坯平均余量大概５MM左右

    一、 如何利用EdgeCAM快速生成生成刀具路径：　

    这里我们以经过粗加工和热处理后得到的毛坯开始，讲述精加工刀具路径的生成程过程。EdgeCAM提供了多种生成刀具路径的方法，这里我们选用轮廓车削的方法进行半精加工，通过刀具导入导出及轮廓延伸等功能的设置，生成的刀具路径与我们以前通过手工编程时使用的车削轮廓循环生成的刀具路径基本上一致，生成刀具路径如下图示：

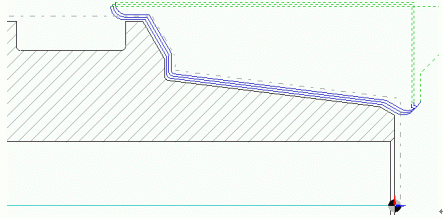

    半精加工去除大部分的毛坯余量

    另外利用EdgeCAM我们还可以得到下面的刀具路径，这是以前用手工编程很难做到的，使用起来也很简单，只要在选择加工轮廓后，指定毛坯轮廓就可以了，系统可以按照指定的毛坯轮廓自动优化裁剪刀具路径。在实际加工过程中，我们发现，这种刀具路径在加工过程中因为切削是不连续的，因此便于断屑，而且表面质量和很好。

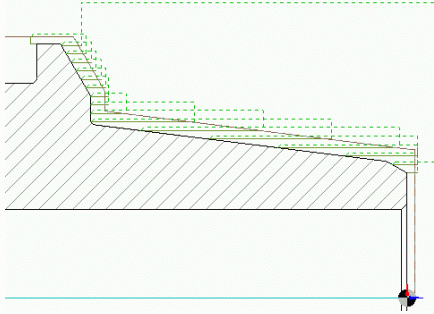

    根据毛坯形状优化的分层切削刀具轨迹
