2.4.5 曲面加工加工精度的控制

    Pro/ENGINEER的加工模块提供了两种曲面加工的方式 ：Conventional  Surface Milling（常规曲面加工）和Contour surface milling（等高线曲面加工）。曲面精度控制是曲面加工中的重要环节，通常会应用参数控制曲面精度。

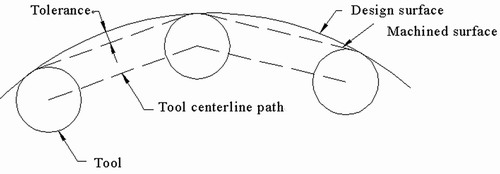

    （1）TOLERANCE指公差。主要用来控制刀具曲线加工路径的精度，在刀具按直线插补走刀时，两点之间的连线和理想曲线的最大间距用公差控制，如图3所示。公差数值越小，则曲线的精度就越高。

图3 公差示意图

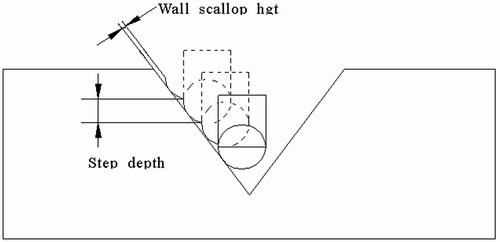

    （2）SCALLOP-HGT：使用球头铣刀加工曲面的时候，刀具两次走刀过后，在工件表面会形成一个凸台，如图4所示。

图4 SCALLOP-HGT参数示意图

    该参数主要用来控制曲面加工中的凸台高度，当球头刀按照参数表中的步距加工曲面时，如果形成的凸台尺寸超过该参数设置值时，系统自动按照该尺寸重新计算刀具的步距，确保曲面的精度要求。

    2.4.6 高速加工的参数设置

    在体积铣削中进行高速粗加工时，可将参数ROUGH_OPTION（加工方式）设置为ROUGH_ONLY，将SCAN_TYPE设置为CONSTANT_LOAD（恒载荷），使刀具在高速加工时处于恒定的切削条件，刀具从工件的外侧材料逼近，恒定的凹口载入，尽量避免刀具方向突然发生改变，减少重新定位移动。

    在体积铣削中进行高速轮廓加工时，可将ROUGH_OPTION参数设置为PROF_ONLY，将SCAN_TYPE设置为CONSTANT_LOAD，尽量避免刀具方向突然发生改变，使用连续刀具路径，减少重新定位移动，使用弧线或螺旋线移动的“进刀”和“退刀”运动来保证加工产品的表面质量。

    2.4.7 后处理程序的开发应用

    Pro/NC生成ASCⅡ格式的切刀位置 (CL) 数据文件，在进行任何加工操作之前这些文件需要进行后处理以创建“加工控制数据 (MCD)”文件。可通过设置配置选项NCpost_type来控制要使用的后处理模块。在进行产品加工设计之后，需要应用相应的后处理器对产生的刀位文件进行后置处理，以生成机床可以识别的NC代码。由于每种设备的结构、功能以及使用的数控系统不尽相同，后处理器不能通用，需要使用者针对具体设备的数控系统进行二次开发，如图5所示。所开发出的不同数控系统对应的后处理器，能够处理不同类型格式的刀具路径文件，并做优化处理以满足不同类型的机床、系统、零件加工需求，生成NC程序不需人工做二次修改而直接应用于机床。

图5 后处理程序开发界面

    3、 结束语

    以上是笔者在应用Pro/ENGINEER软件进行程序设计后总结出来的一些应用技巧和体会。通过对大量零件的程序设计及实际检验，应用软件的MFG加工模块可以进行各类复杂结构产品的加工过程设计，其中应用高级曲面加工模块完成复杂曲面产品五轴机床数控加工，应用高速铣削技术进行薄壁多腔体结构件的加工、高精度产品的加工等关键技术的解决，取得了良好的技术经济效益。在进行程序设计时，还需要考虑刀具路径及程序优化，切削参数及切削方式的优化等问题，在满足产品设计要求的前提下，降低加工成本，提高产品的生产效率。
