5．2．3 装夹说明的功能

    点击装夹说明按钮时，依次输入找正夹具，找正零件对刀内容，点击保存按钮，获得如图5所示。

图5

    5．2．4 刀具清单的功能

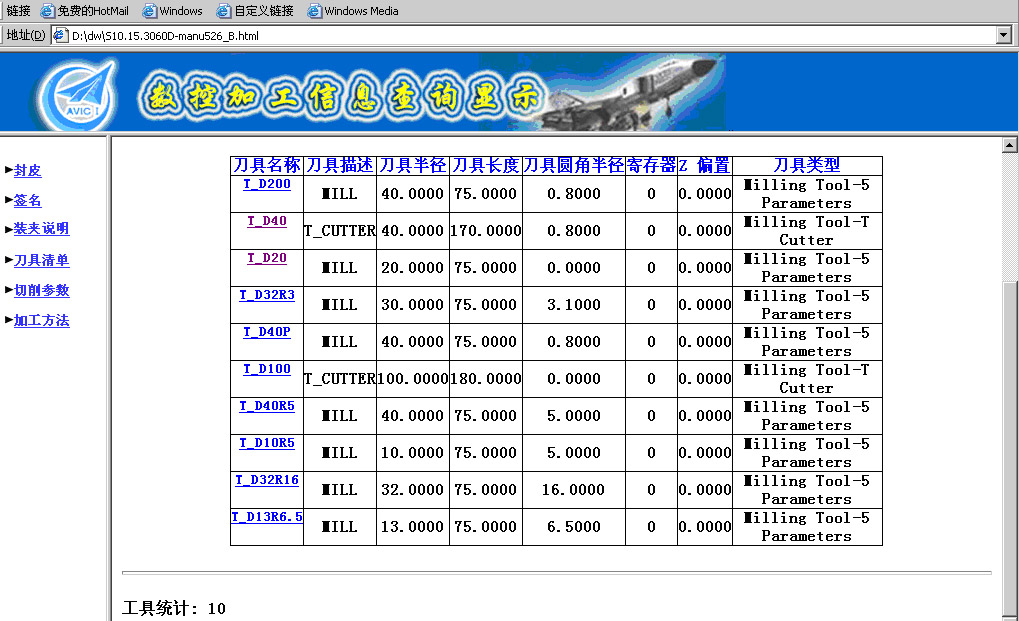

    点击刀具清单按钮时，显示出整个part零件在UG CAM加工时用到的刀具参数清单，详细列出每一用到刀具的刀具名称，刀具描述，刀具半径，刀具长度，刀具类型，刀补寄存器号，刀具圆角半径等参数，并统计出所用刀具数量。具体见图6

图6

    4．2．5 切削参数的功能

    点击切削参数按钮时，显示出整个part零件在UG CAM加工时用到的数控加工工艺程序切削参数清单，详细列出每一Operation的操作名称，所用刀具名称，切削角大小，所用刀具半径大小，毛坯余量，内公差/外公差，进给速率详值，每一Operation走刀图，每一Operation 用G代码显示。具体见图7。

                    图7

    5．2．5．1点击每一Operation刀具名称链接时，显示出加工此 Operation时用到的刀具详细参数清单，具体见图8。

                  图8
