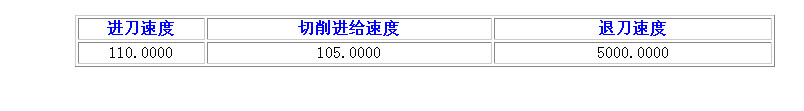

5．2．5．2点击每一Operation进给速率详值链接时，显示出加工此 Operation时用到的进刀速度值，切削进给速度值，退刀速度值，具体见图9。

图9

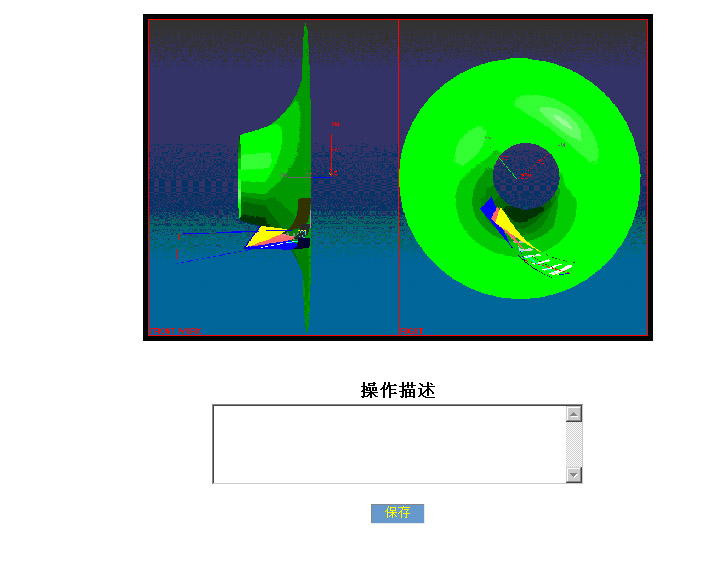

    5．2．5．3点击每一Operation走刀图链接时，显示出加工此 Operation时刀轨的走刀路线图，输入说明文字具体描述此刀轨的走刀路线，按保存按钮达到描述此Operation的走刀,解决了在UG中Operation不能输入中文的问题，具体见图10。

图10

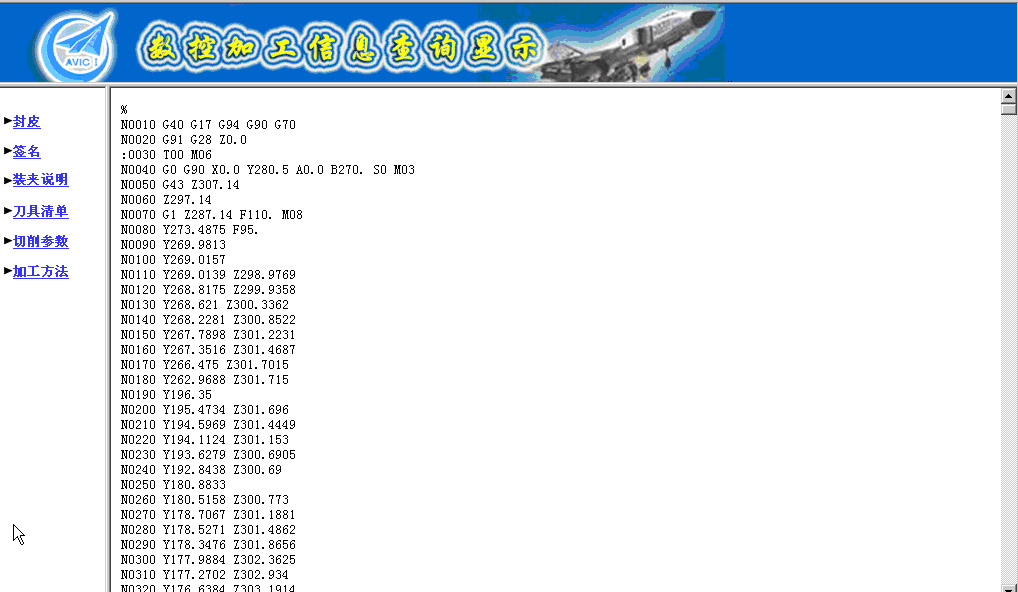

    5．2．5．4点击每一Operation G代码显示链接时，显示出加工此 Operation时用到的G代码。具体见图11。

图11

    5．2．6 加工方法的功能

    点击加工方法按钮时，显示出整个part零件在UG CAM加工时加工方法清单，详细列出每一Operation是属于粗加工，半精加工，精加工。具体见图12。

图12

    5.3 定制的车间工艺文档解决了UG中不能输入中文

    输出定制的车间工艺文档后，封皮的功能允许我们输入零件号，版本号，零件名字，签名的功能允许我们输入程序员，校对，审核，车间，工厂，个人主页，装夹说明的功能允许我们依次输入找正夹具，找正零件对刀内容，切削参数的功能当点击每一Operation走刀图允许我们输入说明文字具体描述此刀轨的走刀路线。按保存后，保存按钮消失，提交给给车间用户是做了二次处理的车间工艺文档。这样解决了UG中不能输入中文的困扰。

    六、结束语

    使用开发定制UG CAM车间工艺文档会减少很多繁琐的纸制工作，按车间需求定制标准样式，从part文件中提取对加工车间有用的CAM的文本和图形信息，以超文本链接语言html格式输出网页，可取代现行的车间数控工步卡，大大的提高了工作效率。
