新科精密机械有限公司是江苏省著名的生产制造注塑模具的高新技术企业，公司隶属新科集团，为新科电子、新科空调等集团支柱产业提供精密模具的研发和制造。新科精密机械有限公司从1999年开始一直应用CIMATRON 软件来编制数控加工工艺，CIMATRON针对模具行业开发的各项快速技术也在新科精密模具得到了广泛的应用；通过应用先进的CAM技术，企业实现了提高加工质量、缩短产品交付时间目标，为集团公司不断的推出创新产品提供了保障。

    一、模型设计

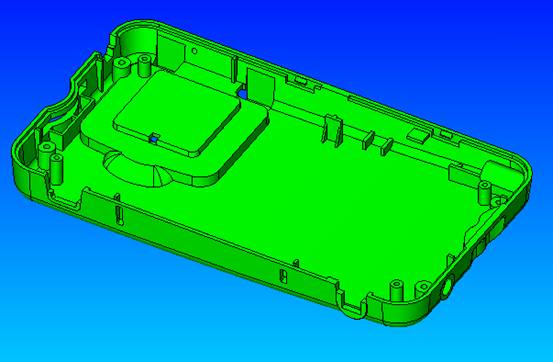

    Cimatron E拥有强大的数据转换接口，它除了涵盖所有的工业标准数据格式（如：IGES,STEP，DXF等），还可以直接读取一些主流ＣＡＤ系统的数据格式（如：CATIA、UG、PRO/E等）。集团的设计中心提供的数据是UGNX 2.0格式的，我们通过Unigraphics直读接口把文件导入到Cimatron E中，得到实体的模型。

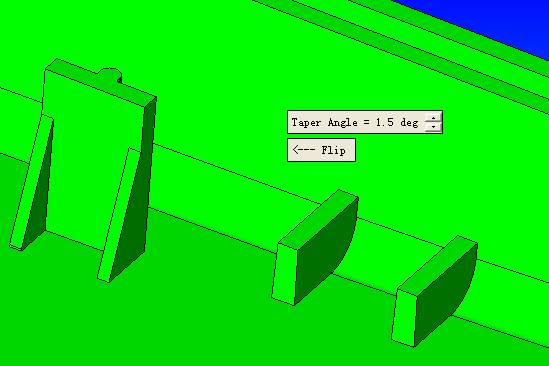

    对于输入的数据，我们通过CIMATRON E的曲面实体混合造型工具，为零件模型添加制造中所需要的拔模角度，保证我们的模型符合制造加工的工艺要求。

    二、模具设计

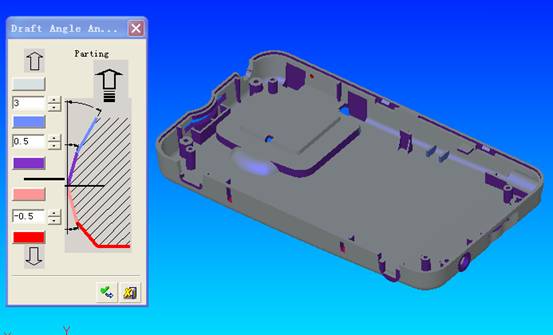

    在Cimatron E的快速分模（QuickSplit）中，我们可以对模型进行脱模角度检测，并且指定用色差图来显示不同脱模角度。并且还可以指定型芯、型腔、滑块和斜顶等多个不同的分模方向，同时进行脱模角度的检测，这样我们的工作就简单到判断零件曲面上是否存在表示危险的红色就可以了。

    在快速分模环境中，按照CIMATRON E提供的向导工具条的顺序，对零件进行分模操作。首先指定型芯型腔和滑块的分模方向，自动区分零件曲面到不同的分模几何集合；下一步自动产生模型的内外分型线，通过自动产生的内分型线填充出内分型曲面；为了使创建的外分模曲面更加符合实际生产的要求，我们通过造型曲面和自动分型面混合操作的方式，得到所需要的分模外形。

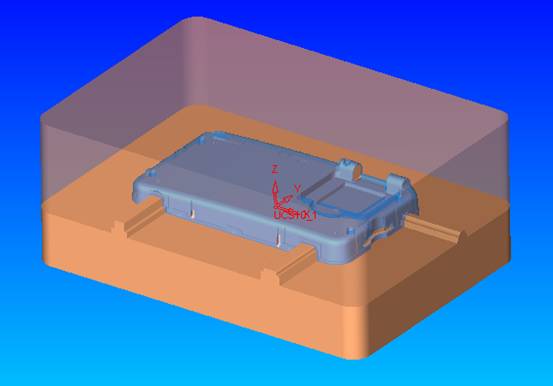

    之后再将分模零件和毛坯输出到模具的装配模型，并且利用 QuickSplit的自动分割工具切出模具的各个体积模块，这个时候模型已经被自动规划到模架的动定模模块。如下图是已经分割好的模具型芯和型腔模块（尚未创建侧滑块）。
