5.胡椒磨芯电极加工

    (1)加工工艺分析

    根据胡椒磨芯紫铜电极特点，为了获得较好的加工质量和提高生产率，应采用单刃指形合金铣刀进行加工。刀杆直径为3.18mm，刀刃直径为1.6mm，前角为5°，后角为25°，副后角为15°，副偏角为15°，如图5所示。粗加工每次进刀0.25mm，进刀速度为150mm/min，精加工每次进刀0.05mm，进刀速度为50mm/min。

图5单刃指形铣刀

    (2)生成加工轨迹

    选用合适的数控加工方法，生成加工轨迹是最为关键的环节。MasterCAM提供了Parallel（平行加工），Radial（放射状加工），Project（投影加工），Flowline（曲面流线），Contour（等高加工），Pocket（挖槽加工），Plunge（钻削加工）等10多种曲面粗、精加工方法。本例胡椒磨芯紫铜电极粗加工采用Pocket（挖槽加工），精加工采用Contour（等高加工）。

    (3)模拟仿真加工

    对生成的加工轨迹进行Verify(模拟加工)，检查生成的加工轨迹是否合理，尽量避免加工过程中的失误。

    (4)生成加工程序

    针对加工胡椒磨芯紫铜电极用的数控机床及其配备的数控系统，设置特定的数控代码、数控程序格式及参数，并按照加工机床的配置要求，把上述已经生成的刀具加工轨迹转化成能用于控制数控机床进行加工的数控加工程序。下面是加工胡椒磨芯紫铜电极的数控加工程序的一部分：

    %
    O0000
    (PROGRAMNAME-胡椒磨芯
    051221-3)
    (DATE=DD-MM-YY-22-12-05
    TIME=HH:MM-19:16)
    N100G21
    N102G0G17G40G49G80G90
    (1.DRILLTOOL-1DIA.OFF.
    -1LEN.-1DIA.-1.6)
    N104T1M6
    N106G0G90X-11.596Y0.
    A0.S4774M3
    N108G43H1Z4.8
    N110Z1.
    N112G1Z-.25F150.
    N114G2X11.596R11.596F286.4
    N116X.674Y-11.576R11.596
    N118X-11.596Y0.R11.596
    N856G0Z-11.338
    N858Z-7.338
    N860M5
    N862G91G28Z0.
    N864G28X0.Y0.A0.
    N866M30
    %

    (5)进行数控加工

    准备好胡椒磨芯紫铜电极毛坯，磨好单刃指形铣刀，开动数控雕铣机床后，就可以将上述生成的数控加工程序通过计算机传输等手段传送给数控机床，再一次模拟运行刀具轨迹，确保数控加工的准确性，最后正式由数控雕铣机床完成加工。

    6.胡椒磨芯模具型腔加工

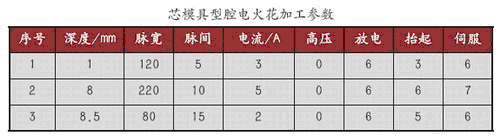

    由数控雕铣机床加工完成的胡椒磨芯紫铜电极，经钳工修磨、抛光后达到电极所要求的尺寸和表面粗糙度后，安装到电火花机床的主轴上。调整好电极、毛坯的垂直度和平行度，确保电极、毛坯的同轴度误差在0.01mm之内，最后设置好数控电火花机床的加工参数（如下表所示），并完成胡椒磨芯模具型腔的加工。

    7.结束语

    随着人民生活水平的不断提高和科学技术的发展，人们对日用品和艺术陶瓷的需求多样化趋势越来越明显，同时特种工业陶瓷的应用也越来越广泛，复杂、精密、多品种、高质量和短期交货将是今后陶瓷产品需求的趋势，CAD/CAM技术能很好地解决这一问题，因此，改革陶瓷产品设计及模具加工中传统工艺，采用先进的制造技术提高陶瓷产品设计和模具制造质量，缩短产品开发周期，降低产品开发的成本，显得非常重要。

    在特种陶瓷产品设计及模具加工中应用CAD/CAM软件，可提高陶瓷产品设计效率和质量，便于产品改型和改进工作，便于产品开发过程中各环节人员相互之间以及与客户之间的交流，实现陶瓷产品设计与模具制作间的良好衔接，而且可提高模具设计和加工质量，缩短产品开发周期，降低产品开发的成本。
