航空发动机叶片四轴加工
发表时间:2006-8-7 吴百通   来源:
关键字:飞机发动机 叶片 铣削
本文介绍在飞机发动机叶片加工过程中,通过四轴联动铣削,可以得到更好的效果.加工后叶片变形小,表面光洁度也更高。

    一、概述

    飞机发动机的叶片大小不同,形状各异:从尺寸上看,大的叶片有250×60×10,小的只有30×10×5;从形状上看,带阻风台结构的稍复杂一些,需五轴联动铣削;不带阻风台的,用四轴加工即可。所有叶片都有一个特点:薄,加工时易变形。

    叶片的毛坯均为合金铸件,加工工序比较复杂,从图纸到成品,一般都要经过40~60个工序。目前,发动机叶片(叶背、叶盆)的加工,大多采用三轴铣削,即在立式铣削中心(带旋转工作台)先铣叶背,然后转180゜,再铣叶盆。进汽边、出汽边以及叶根,在后续的工序中再处理。这种铣削方法装卡次数多,加工效率低,并且加工后叶片变形大,叶片截面形状与原设计有较大误差。

    如果采用四轴联动铣削,一次装卡就可把叶背、叶盆、进出汽边以及叶根同时加工出来,并且加工后的叶片变形也很小。如果走刀路径设计的合理,加工后叶片表面的光洁度高,后续的辅助工序可以取消或减化,进汽边和出汽边也无需再处理。从整体来看,叶片的加工质量和效率都会大为提高。

    四轴铣削叶片,理想的刀具路径如下:

(1)四轴铣削叶背、叶盆时,刀具沿轴线螺旋走刀,从一端走到另一端;

(2)再单独铣一次进、出汽边,刀具沿叶片轴线从一端铣到另一端,以保证进、出汽边的形状精度和表面光洁度;

(3)铣削叶根的过渡面时,确保叶片两端的凸台不受损伤。

    二、叶背、叶盆铣削

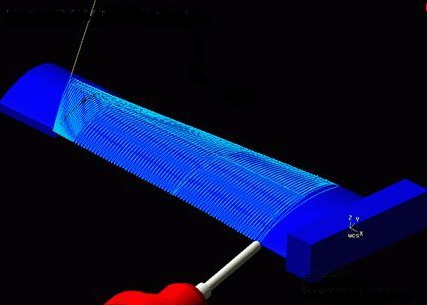

    对于图1所示的叶片,可采用近似于螺旋的走刀路径。刀具相对于叶片绕轴线做旋转运动,同时间断地沿轴线作直线运动,如图1所示。采用这种走刀路径,叶片的变形小,质量可靠;叶背叶盆刀痕匀布,余量均匀,减少了后续打磨、抛光等工序的工作量,可明显地提高叶片的生产效率。并且,编制这种走刀路径,较编制螺旋走刀路径容易得多。


图1 叶片走刀路径

    以下详细说明有关计算方法及参数的选择。

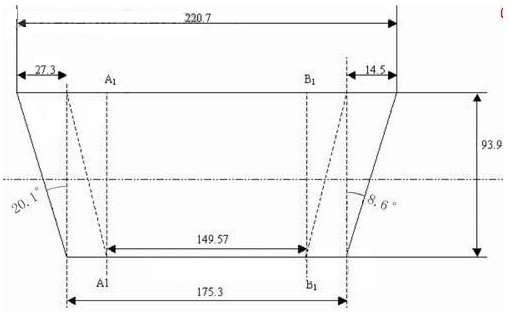

    图2是叶片的俯视图。叶形的长边约220.7mm,短边约175.3mm,叶片高约93.9mm。叶片两端均有台阶,台阶的侧面与叶形的交线跟轴线不垂直,左边夹角约20°,右边约8.6°。


图2 俯视图

    四轴联动铣削时,在右端和左端的走刀方向应同台阶的侧面基本平行,铣刀间断地沿轴线向叶片中部铣削时,走刀方向逐渐与轴线垂直,如图2所示。在最左侧,走刀方向与刀轴夹角20°角,铣削到A1_A1截面时,走刀方向与轴线垂直。铣到B1-B1截面后,走刀方向逐渐右斜。在最右端,走刀方向与右侧台阶的侧面方向一致,即与轴线夹角8.6°。

    设相邻两刀具路径间的距离为d,则从最左端到A1-A1截面的切削次数为N=27.3/d,取d=1.5,则N=18刀,取20刀。相邻两刀的相对转角为:20°/20=1°。

    同样计算右端的刀数:14.5/1.5=9.6取10刀。每刀转角:8.6°/10=0.86°。

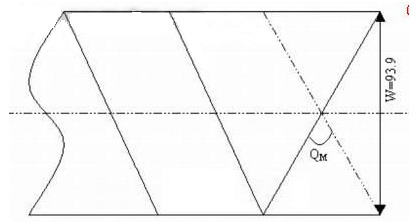

    最大转角计算:切削平面旋转后,各刀具路径不应重叠,条件为:Qm×W/2≤d,Qm≤2d/W,如图3所示。W=93.9、d=1.5,得Qm≤1.83°。


图3 刀具路径不重叠条件示意


2页,当前第1
