前言：

    叶轮在目前的很多行业中得到了广泛的应用，由于叶轮属于动力元件，他的成型技术往往影响到所设计产品的性能，所以叶轮也往往被列为关键件。叶轮的曲面特点往往要求多轴数控加工，这样就提高了加工成本。本文利用Edge CAM生成三轴数控铣削叶轮叶片的数控代码，降低了一类叶片的加工成本。同时，给此类闭角型面的加工提供了一个新的思路。

    一、问题的提出

    如图1所示的叶轮叶片，采用普通的三轴数控加工方法一些困难，关键是在加工叶片底部时存在顶部干涉现象。如果采用第四轴旋转的方法可以将其加工出来，但是这势必要提高机床的配置，有些机床本身不具有添加第四轴的可能性，那么比较可行的方法是利用Edge CAM生成的数控代码，同时配合T形刀具进行加工，那么该叶片就可以加工出来了。

图1 待加工叶片模型

    二、操作步骤

    （1） 点击Edge CAM设计模式中主菜单“文件”下“插入文件”，将叶片的三维模型导入到Edge CAM环境中，同时添加机床夹具，以观察干涉现象是否发生。注意此时的CPL平面的选择，Z轴垂直与机床工作台，如图2所示。

图2 叶片在Edge CAM下的装夹情况

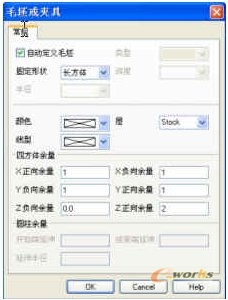

    （2） 根据实际情况添加加工毛坯（图3），将毛坯的三维模型插入，或者点击主菜单“建模”下“毛坯 /夹具”，自动选择一个立方体作为叶片曲面部分的毛坯（注意点击确定后选择叶片实体才能生成可用的毛坯）。


图3 毛坯的建模

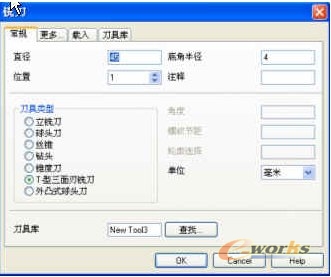

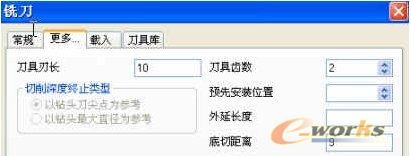

    （3） 进入加工模式下，选择刀具，如图4选择一把T型三面刃铣刀，注意在“更多”下面填入刀具所能够进行底切的距离（如图5，没有该项数据，系统将不能进行底切计算），按实际尺寸配置刀具及其在数控机床中的位置。

图4 刀具参数输入

图5 刀具底切距离参数
