二、创建与更改单标题栏各表项对应的属性映射关系

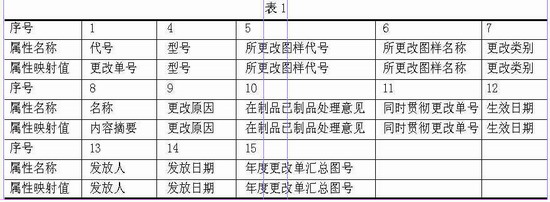

表1

    这样CAXA图纸管理系统便可根据该映射关系进行标题栏信息的读取。用记事本打开“CAXA软件的安装目录\Data”中的StdAttrib文件，按表1建立属性映射关系，其中2、3表项无需汇总输出，只需定义为标题栏，故没有建立属性映射关系。由于属性映射关系数量不能超过30个，可以删除一些没有用到的映射关系，注意不要将正在使用的映射关系删除。另外建立或修改该文件时请仔细阅读文件的说明。如图3所示。

图3 创建映射关系

    三、建立图框和标题栏

    创建更改单汇总图的明细表头，更改单汇总图的明细表中应体现将更改单的主要信息，如更改单号、内容摘要、发放人、发放时间等。由于已添加这些表项的属性映射关系，CAXA图纸管理系统便会根据产品树的关系自动提取这些表项的信息。新建一个EB文档，调入平常使用的图框及标题栏，进入菜单“幅面→明细表→定制表头”按图4进行明细表表头的定制，存储为“更改单汇总图明细表头.tab”, 存储路径为“CAXA软件安装目录\support”。

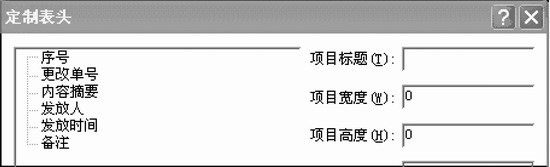

图4 定制表头

    四、更改单的管理

    前三步工作完成后，应建立一个“项目更改单汇总图”，按需要数量建立“年度更改单汇总图”。所有汇总图的明细栏表头均应调用更改单汇总图明细栏表头。当创建更改单时，调用更改单模板文件，填写更改单标题栏，设计更改单内容。设计时应注意两点：一是内容摘要表项要填写能反映更改内容的关键词，以便日后查询；二是年度更改单汇总图号应填写正确，以便CAXA图纸管理系统能正确提取信息。更改单设计完成后，应在“年度更改单汇总图”增加相应序号，明细表的“更改单号”栏应填写相应的更改单号。同样，如果有两年以上的“年度更改单汇总图”，应在“项目更改单汇总图”中增加相应序号，明细表“更改单号栏”应填写“年度更改单汇总图”的图纸代号。

    下面以一个名为“142”的项目为例说明：“项目更改单汇总图”为142GG0000，“年度更改单汇总图”为142GG0000-2004、142GG0000-2005。运行CAXA图纸管理系统程序，进入菜单“文件→自动生成产品树”，添加更改单所在的目录，选取“包含子文件夹中的图纸”，如图5所示。

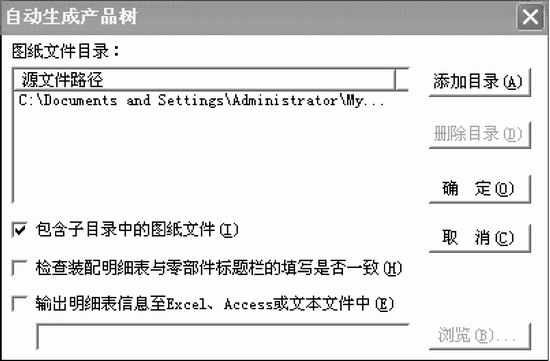

图5 生成产品树

    确定后会出现“获得明细表标题”对话框，明细表中表示组件名称的标题选取“内容摘要”，明细表中表示关键属性的标题选取“更改单号”，如图6所示。

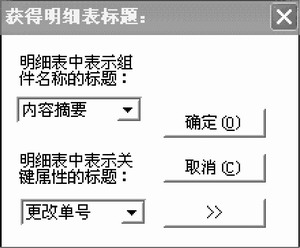

图6 获得明细表标题

    确定后即可出现以下画面如图7所示。

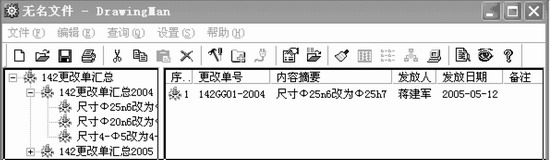

图7 建成的更改单
